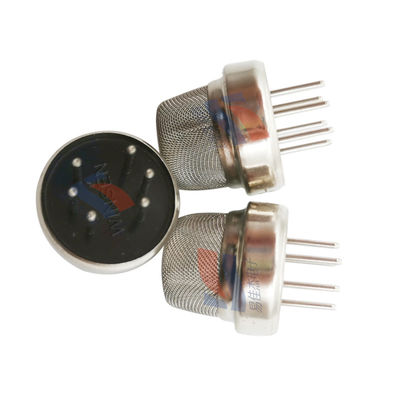

MQ135 حسگر گاز MQ-135 برای هشدار گاز خانگی

سنسور گاز MQ135 برای آلارم گاز خانگی و آشکارسازهای گاز قابل حمل

اصل کار:

ماده حساس سنسور گاز MQ135، SnO₂ است که در هوای تمیز رسانایی پایینی دارد. هنگامی که گاز آلاینده هدف وجود دارد، رسانایی سنسور با افزایش غلظت گاز افزایش می‌یابد. کاربران می‌توانند تغییر رسانایی را از طریق یک مدار ساده به سیگنال خروجی متناظر غلظت گاز تبدیل کنند.

ویژگی‌ها:

• تشخیص در طیف وسیع، که می‌تواند گازهای مختلفی مانند آمونیاک، اکسیدهای نیتروژن، الکل‌ها، بنزن، دود و CO₂ را تشخیص دهد.
• حساسیت بالا و پاسخ سریع.
• عملکرد پایدار و عمر طولانی.
• مدار درایو ساده، با گزینه‌های خروجی آنالوگ و دیجیتال، و حساسیت را می‌توان از طریق پتانسیومتر روی برد تنظیم کرد.

کاربردهای اصلی:

به طور گسترده در آلارم‌های گاز خانگی، آلارم‌های گاز صنعتی و آشکارسازهای گاز قابل حمل، و همچنین تجهیزات کنترل کیفیت هوا برای ساختمان‌ها و دفاتر استفاده می‌شود.

توضیحات ساختار:

عنصر حساس به گاز MQ135 از یک لوله سرامیکی میکرو-AL₂O₃، یک لایه حساس SnO₂، یک الکترود اندازه‌گیری و یک هیتر تشکیل شده است که در حفره‌ای از پلاستیک یا فولاد ضد زنگ ثابت شده‌اند. عنصر حساس به گاز بسته‌بندی شده دارای 6 پین شکلی است که 4 عدد از آنها برای استخراج سیگنال و 2 عدد برای تأمین جریان گرمایش استفاده می‌شوند.
