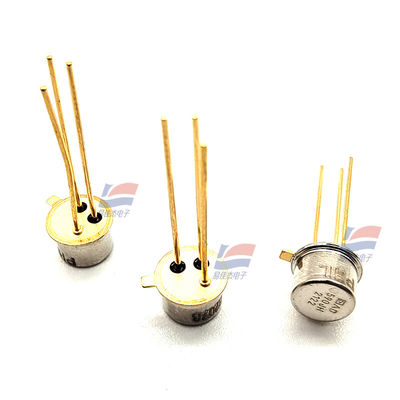

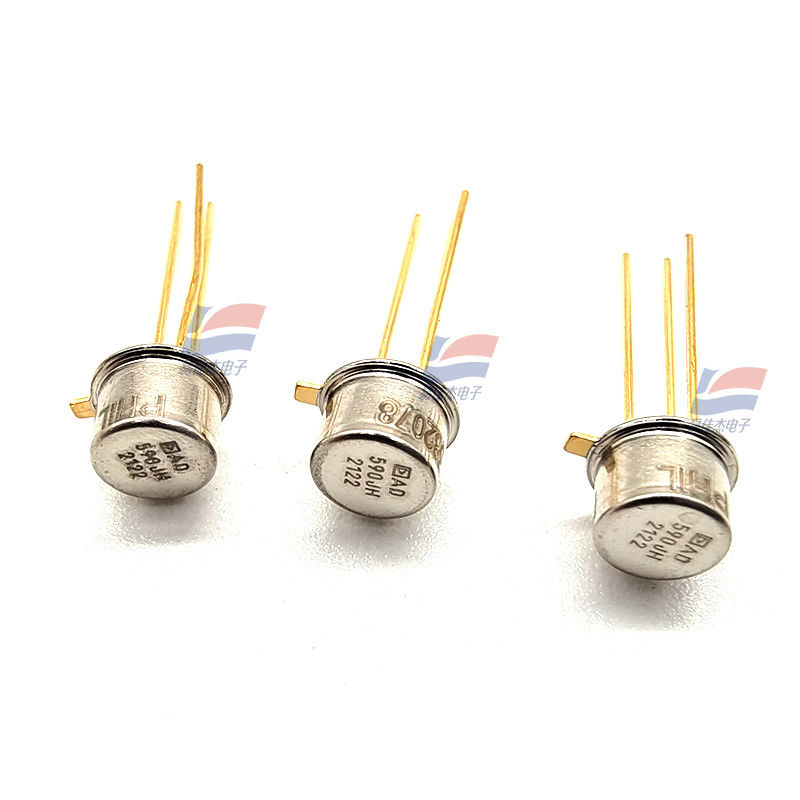

YJJ AD590JH اندازه گیری دمای دیجیتال و سنسور دمای نصب شده بر روی صفحه

توضیحات محصول:

سنسور دما و اندازه‌گیری دمای دیجیتال YJJ AD590JH، نصب شده روی برد

ویژگی‌ها:

AD590 یک مبدل دمای IC دو ترمینالی است که یک جریان خروجی متناسب با دمای مطلق تولید می‌کند. برای ولتاژهای تغذیه بین 4 ولت و 30 ولت، این دستگاه به عنوان یک رگولاتور جریان ثابت با امپدانس بالا از طریق 1 میکروآمپر بر کلوین عمل می‌کند. از تنظیم دقیق لیزری مقاومت فیلم نازک تراشه برای کالیبره کردن دستگاه تا خروجی 298.5 میکروآمپر در 298.2 کلوین (25 درجه سانتی‌گراد) استفاده شد.

AD590 برای هر کاربرد حسگر دما تا 150 درجه سانتی‌گراد در نظر گرفته شده است که در حال حاضر از حسگرهای دمای الکتریکی معمولی استفاده می‌کند. هزینه کم ذاتی مدارهای مجتمع یکپارچه همراه با حذف مدارهای پشتیبانی، AD590 را به یک جایگزین جذاب برای بسیاری از موقعیت‌های اندازه‌گیری دما تبدیل می‌کند. استفاده از AD590 نیاز به مدارهای خطی‌سازی، تقویت‌کننده‌های ولتاژ دقیق، مدارهای اندازه‌گیری مقاومت و جبران اتصال سرد را از بین می‌برد.

علاوه بر اندازه‌گیری دما، کاربردها شامل جبران دما یا تصحیح اجزای گسسته، بایاس متناسب با دمای مطلق، اندازه‌گیری سرعت جریان، تشخیص سطح مایع و اندازه‌گیری سرعت باد است. AD590 به شکل ورقه‌ای است و برای اختلاط مدارها و اندازه‌گیری سریع دما در محیط‌های محافظت شده مناسب است.

AD590 به ویژه در کاربردهای حسگر از راه دور مفید است. با توجه به خروجی جریان با امپدانس بالا، دستگاه نسبت به افت ولتاژ در خطوط طولانی حساس نیست. هر جفت سیم تابیده شده با عایق‌بندی خوب برای کار در صدها فوت دورتر از مدار دریافت‌کننده کافی است. ویژگی‌های خروجی همچنین AD590 را برای مالتی‌پلکسینگ مناسب می‌کند: جریان را می‌توان از طریق یک مالتی‌پلکسر CMOS سوئیچ کرد، یا ولتاژ تغذیه را می‌توان از طریق خروجی گیت منطقی سوئیچ کرد.

نکات برجسته محصول

AD590 یک سنسور دمای دو ترمینالی کالیبره شده است که فقط به یک منبع ولتاژ DC (4 ولت تا 30 ولت) نیاز دارد. در کاربرد این دستگاه نیازی به فرستنده‌های گران قیمت، فیلترها، جبران سیم و مدارهای خطی‌سازی نیست.

تنظیم دقیق لیزری پیشرفته در سطح تراشه همراه با آزمایش نهایی گسترده تضمین می‌کند که واحد AD590 به راحتی قابل تعویض است.

سرکوب تداخل برتر به دلیل این است که خروجی جریان است نه ولتاژ. علاوه بر این، الزامات توان کم است (1.5 میلی‌وات در 5 ولت در 25 درجه سانتی‌گراد). این ویژگی‌ها استفاده از AD590 را به عنوان یک سنسور از راه دور آسان می‌کند.

امپدانس خروجی بالا (بیش از 10 مگااهم) سرکوب رانش ولتاژ منبع تغذیه عالی را فراهم می‌کند. به عنوان مثال، تغییر منبع تغذیه از 5 ولت به 10 ولت فقط منجر به حداکثر تغییر جریان 1 میکروآمپر یا خطای معادل 1 درجه سانتی‌گراد می‌شود.

AD590 دارای دوام الکتریکی است: می‌تواند تا 44 ولت ولتاژ رو به جلو و 20 ولت ولتاژ معکوس را تحمل کند. بنابراین، بی‌نظمی‌های برق یا معکوس شدن پین‌ها به دستگاه آسیب نمی‌رساند
