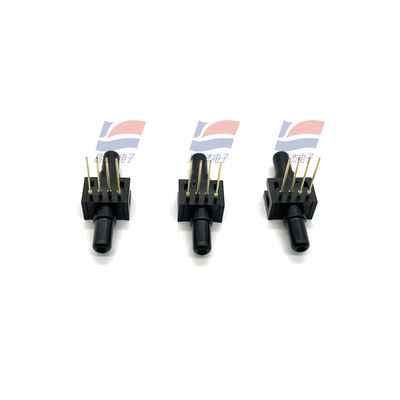

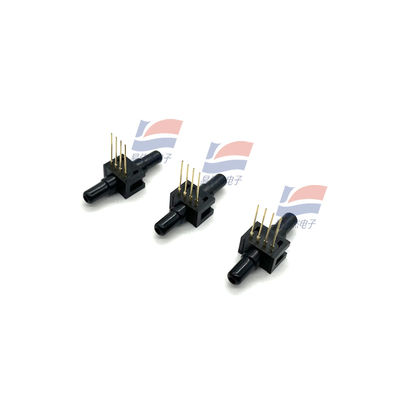

YJJ 26PCBFA6D 0-5 Psi یک حسگر فشار مینیاتوری روی برد است که برای نظارت بر فشار صنعتی استفاده می شود.

توضیحات محصول:

YJJ 26PCBFA6D یک سنسور فشاری کوچک در هواپیما است که برای نظارت بر فشار صنعتی استفاده می شود

ویژگی ها:

26PC SMT PERFORMANCE CHARACTERISTICS (AT 10 VDC ±0.01 VDC EXCITATION، 25 °C)

حداقل، حداکثر، واحد

ولتاژ تحریک ¥ 10.0 16.0 Vdc

زمان پاسخ: 1.0ms

مقاومت ورودی 5.5 k 7.5 k 11.5 k Ohm

مقاومت خروجی 1.5 k 2.5 k 3.0 k Ohm

اسپان P2>P1 ((1) Min. تایپ Max.

0 تا 1 14.7 16.7 18.7 میلی ولت

0 تا 5 47 50 53 mV

0 تا 15 96 100 104 mV

صفر Offset Min. تایپ Max.

0 تا 1 -2.0 0 +2.0 mV

0 تا 5 -2.0 0 +2.0 mV

0 تا 15 -2.0 0 +2.0 mV

خطی بودن (BFSL P2>P1)

از 0 تا 1 ± 0.50 ± 1.75٪ طول

از 0 تا 5 ± 0.50 ± 1.5٪

از 0 تا 15 ±0.50 ±1.0٪

تغییر صفر 25 °C تا 0 °C، 25 °C تا 50 °C ((2) نوع.

0 تا 1 ± 1.0 mV

از 0 تا 5 ولت ±1.0 میلی ولت

از 0 تا 15 ولت ±1.0 میلی ولت

تغییر طول 25 °C به 0 °C، 25 °C به 50 °C ((2) نوع: حداکثر.

از 0 تا 1 ±1.5 ±4.5٪ طول

از 0 تا 5 ± 1.0 ± 1.7٪ طول کشش

از 0 تا 15 ± 0.75 ± 1.5٪

تکرار و هیسترسیس نوع حداکثر

از 0 تا 1 ± 0.2

از 0 تا 5 ± 0.2

از 0 تا 15 ± 0.2

فشار بیش از حد P2>P1؛ P1>P2

0 تا 1 20 psi

از 0 تا 5 پسی 20 پسی

از 0 تا 15 پسی 45 پسی

يادداشت:

1طول طولی تفاوت الجبری بین خروجی در حداکثر فشار عملیاتی و خروجی در 0 psi است.

2خطای دمایی با توجه به 25 °C محاسبه می شود.

مشخصات

توضیحات مشخص

دمای ذخیره سازی -55 °C تا 100 °C [-67 °F تا 212 °F]

دمای کار -40 °C تا 85 °C [-40 °F تا 185 °F]

دمای جبران شده 0 تا 50 درجه سانتیگراد [32 تا 122 درجه سانتیگراد]

پیین های تراز با قطر 0.86 میلی متر از طریق PCB گسترش می یابند

قطر پورت قطر 1.88 میلی متر از لوله های استاندارد 0.59 میلی متر استفاده می کند

جهت گیری بندر موازی با PCB (پروفایل پایین در هواپیما)

ویژگی پیک اپ ۳.۱۸ میلیمتر در پوشش بندر

SMT Solder · Sn 96.5 Ag 3.5 بدون فلوکس تمیز

· Sn 63 Pb 37 بدون جریان تمیز

SMT Profile Reflow حداکثر دمای اوج 260 °C [500 °F] برای 10 ثانیه

سازگاری با رسانه ها هر دو پورت محدود به رسانه هایی هستند که با پلیفتالامید سازگار هستند.

فلوروسیلیکون و سیلیکون

کیفیت شوک به 150g آزمایش شده است

ارتعاش MIL-STD-202 روش 213

(۱۵۰ گرم نیم سینوس ۱۱ ms)

وزن 0.5 گرم
