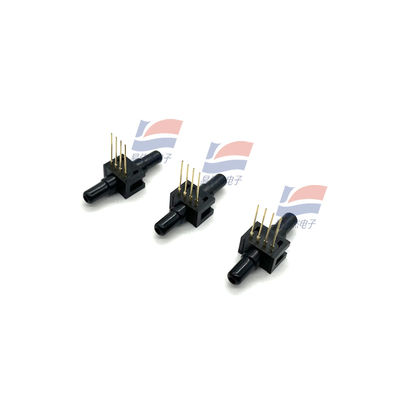

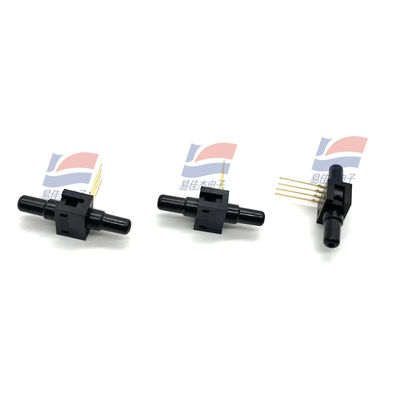

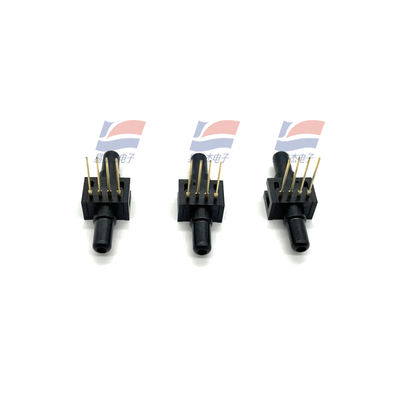

YJJ 26PCDFA6D سنسور فشار تفاضلی 0-30Psi در زمینه تشخیص فشار صنعتی استفاده می شود.

توضیحات محصول:

سنسور فشار دیفرانسیل YJJ 26PCDFA6D 0-30Psi در زمینه تشخیص فشار صنعتی استفاده می شود

ویژگی ها:

سنسورهای فشار سری 22/24/26PC

گیج و دیفرانسیل/تقویت نشده

Hone 1 MICRO SWITCH Sensing and Control 11-800-537-6945 USA1F1-815-235-6847 International 11-800-737-3360 Canada 17

سنسور گیج

فشار به پورت P2 اعمال می شود. پورت P1 به فشار محیط دریچه می شود

ابعاد نصب (فقط برای مرجع)

1 x 4 پایانه (سبک 1)، درگاه مستقیم (سبک A)

پایه 1 بریدگی دارد و در سمت راست بسته نشان داده شده است. پین 2 در کنار پین 1 و غیره قرار دارد.

ویژگی های عملکرد 26PC SMT (در 10 VDC ± 0.01 VDC تحریک، 25 درجه سانتی گراد)

حداقل تایپ کنید حداکثر واحدها

ولتاژ تحریک - 10.0 16.0 Vdc

زمان پاسخ - - 1.0 میلی ثانیه

مقاومت ورودی 5.5 k 7.5 k 11.5 کیلو اهم

مقاومت خروجی 1.5 k 2.5 k 3.0 k اهم

دهانه P2>P1(1) Min. تایپ کنید حداکثر

0 تا 1 14.7 16.7 18.7 میلی ولت

0 تا 5 47 50 53 میلی ولت

0 تا 15 96 100 104 میلی ولت

حداقل افست تهی تایپ کنید حداکثر

0 تا 1 -2.0 0 +2.0 میلی ولت

0 تا 5 -2.0 0 +2.0 میلی ولت

0 تا 15 -2.0 0 +2.0 میلی ولت

خطی (BFSL P2>P1) نوع. حداکثر

دهانه 0 تا 1 - 0.50 ± 1.75 درصد

دهانه 0 تا 5 - 0.50 ± 1.5 درصد

0 تا 15 - ± 0.50 ± 1.0 درصد دهانه

شیفت پوچ 25 درجه سانتی گراد تا 0 درجه سانتی گراد، 25 درجه سانتی گراد تا 50 درجه سانتی گراد (2) نوع. حداکثر

0 تا 1 - ± 1.0 میلی ولت

0 تا 5 - ± 1.0 میلی ولت

0 تا 15 - ± 1.0 میلی ولت

تغییر دهانه 25 درجه سانتی گراد به 0 درجه سانتی گراد، 25 درجه سانتی گراد تا 50 درجه سانتی گراد (2) نوع. حداکثر

0 تا 1 - ± 1.5 ± 4.5 درصد

0 تا 5 - ± 1.0 ± 1.7 درصد

0 تا 15 - ± 0.75 ± 1.5٪ دهانه

تکرارپذیری و هیسترزیس نوع. حداکثر

0 تا 1 - 0.2 ± - % دهانه

0 تا 5 - 0.2 ± - % دهانه

0 تا 15 - ± 0.2 - % دهانه

فشار بیش از حد P2>P1; P1>P2 نوع. حداکثر

0 تا 1 - 20 psi

0 تا 5 - 20 psi

0 تا 15 - - 45 psi

یادداشت ها:

1. Span اختلاف جبری بین خروجی در حداکثر فشارهای عملیاتی نامی و خروجی 0 psi است.

2. خطای دما با توجه به 25 درجه سانتیگراد محاسبه می شود.

مشخصات

توضیحات مشخصه

دمای نگهداری -55 درجه سانتیگراد تا 100 درجه سانتیگراد [-67 درجه فارنهایت تا 212 درجه فارنهایت]

دمای کارکرد -40 درجه سانتیگراد تا 85 درجه سانتیگراد [-40 درجه فارنهایت تا 185 درجه فارنهایت]

دمای جبرانی 0 تا 50 درجه سانتی گراد [32 درجه فارنهایت تا 122 درجه فارنهایت]

پین های تراز پین های قطر 0.86 میلی متر [0.034 اینچ] از طریق PCB گسترش می یابند

قطر پورت 1.88 میلی متر [0.074 اینچ] از لوله استاندارد 0.59 میلی متر [0.0625 اینچ] استفاده می کند.

جهت یابی پورت به موازات PCB (پروفایل پایین در برد)

ویژگی Pick Up 3,18 میلی متر [0.125 اینچ] روی جلد پورت

لحیم کاری SMT · Sn 96.5 Ag 3.5 No Clean Flux

· Sn 63 Pb 37 No Clean Flux

SMT Reflow Profile حداکثر دمای 260 درجه سانتیگراد [500 درجه فارنهایت] به مدت 10 ثانیه

سازگاری رسانه هر دو پورت محدود به رسانه هایی هستند که با پلی فتالامید سازگار هستند،

فلوروسیلیکن و سیلیکون.

شوک صلاحیت تا 150 گرم تست شده است

لرزش MIL-STD-202. روش 213

(150 گرم نیمه سینوس 11 میلی ثانیه)

وزن 0.5 گرم [0.0176 اونس]
