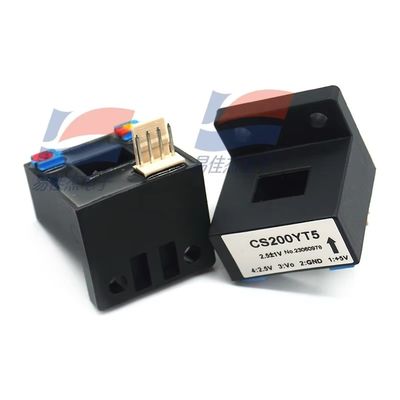

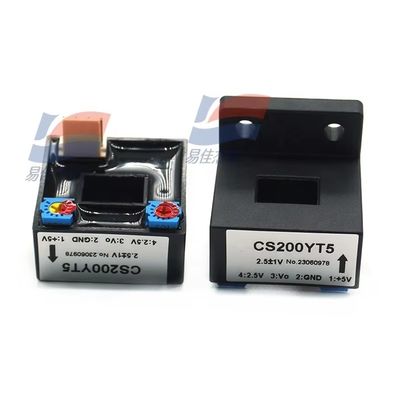

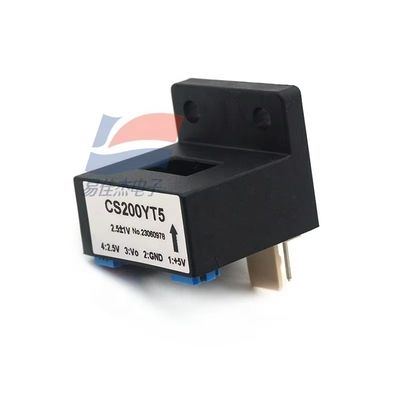

YJJ CS200YT5 حسگر جریان الکتریکی ولتاژ پایین معمولی

توضیحات محصول:

سنسور جریان الکتریکی ولتاژ پایین متعارف YJJ CS200YT5

ویژگی‌ها:

CS200YT5 یک سنسور جریان بر اساس اصل اثر هال است. پارامترهای اصلی به شرح زیر است:
پارامترهای الکتریکی
‌جریان ورودی نامی اولیه‌: 200A
‌محدوده اندازه‌گیری‌: 0 تا ±400A (AC/DC/پالس و سایر شکل موج‌های نامنظم)
ولتاژ خروجی نامی در سمت ثانویه: 1V ± 1%
ولتاژ منبع تغذیه: +5V ± 5%
مصرف جریان:< 20mA
ولتاژ عایق: 2.5kV (بین طرف‌های اولیه و ثانویه)
شاخص‌های عملکرد
خطی بودن:< 1%
ولتاژ آفست صفر: 2.5V ± 1%
دریفت دما: ≤ ±0.5mV/℃ (TA = 25℃)
زمان پاسخگویی: ≤ 3μs
پهنای باند: DC ~ 20kHz
ویژگی‌های کاربردی
‌دمای کارکرد‌: -25℃ تا +85℃
‌دمای ذخیره‌سازی‌: -40℃ تا +100℃
‌مقاومت بار‌: ≥ 10KΩ
‌ابعاد‌: 41mm (برای ابعاد خاص، لطفاً به دفترچه راهنمای محصول مراجعه کنید)
دستورالعمل‌های اتصال
منبع تغذیه: +5V → 1, GND → 2, VOUT → 3, ولتاژ مرجع 2.5V → 4
عملکردهای پین: 1 (+5V), 2 (GND), 3 (خروجی سیگنال), 4 (خروجی مرجع)
این سنسور برای کاربردهای برق، کنترل صنعتی و سناریوهایی که نیاز به ایزولاسیون الکتریکی برای اندازه‌گیری دارند، قابل استفاده است. می‌توان آن را با جریان‌های ورودی و ولتاژهای خروجی مختلف سفارشی کرد.
