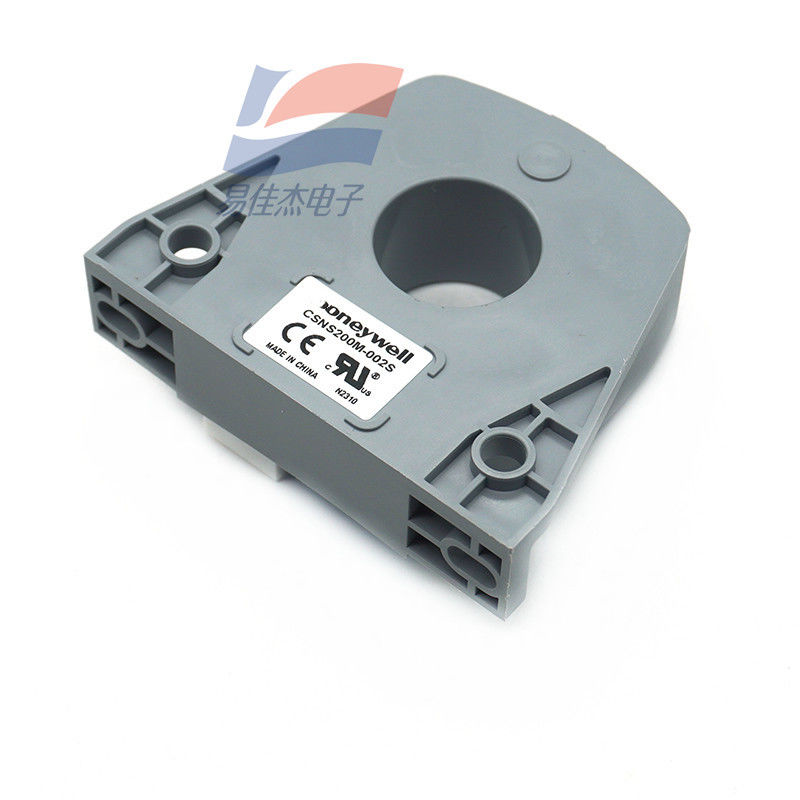

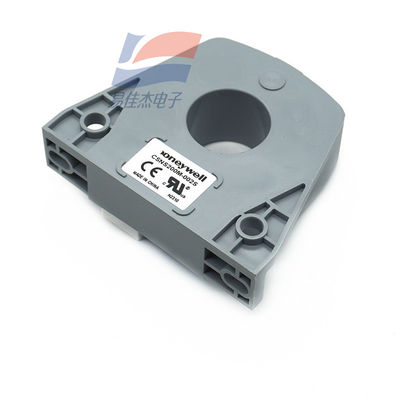

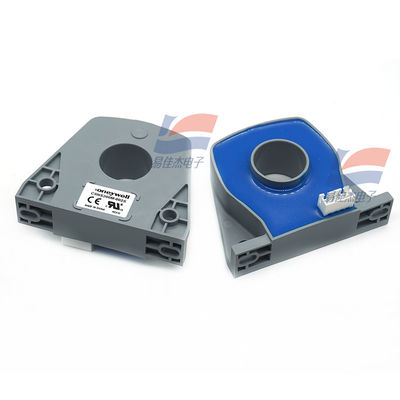

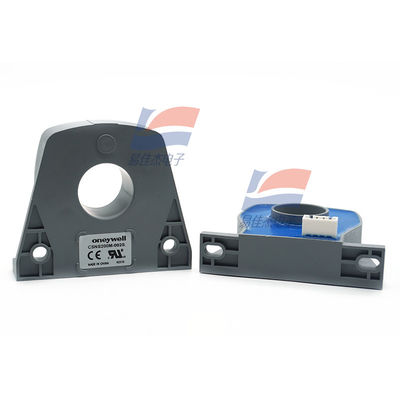

YJJ CSNS200M-002S اصل جبران مغناطیسی سنسور جریان حلقه بسته

توضیحات محصول:

YJJ CSNS200M-002S اصل جبران مغناطیسی سنسور جریان حلقه بسته

ویژگی ها:

CSNS200M-002S تجهیزات اندازه گیری سنسور جریان حلقه بسته، پارامترهای اصلی عبارتند از:

پارامترهای اصلی

جریان نامی: 200A (قیمت rms AC)

محدوده اندازه گیری: 0 تا ± 400A (قله DC/AC)

جریان خروجی شبیه سازی شده: 50A منجر به خروجی 100mA می شود

نسبت چرخش: 1/200

دقت: ±0.75٪ در 25 °C

منبع برق و ویژگی های الکتریکی

ولتاژ منبع برق: ±12 تا 18 VDC (±5%)

عایق الکتریکی اولیه / ثانویه: 6 kVrms / 50 kHz / 1 دقیقه

ویژگی های مکانیکی و محیطی

محدوده دمای کار: -40 تا 85 درجه سانتیگراد

محدوده دمای ذخیره سازی: -40 تا 90°C

مصرف برق: 20mA (از جمله جریان خروجی)

پوسته: مواد پلاستیکی عایق کننده

فرم اتصال: سوراخ کردن اولیه، کانکتور 4 پین ثانویه

عملکرد پویا

جریان صفر آفست: بهتر از ±0.30mA در 25°C

حرکت دمایی: 0 - 70°C بهتر از ±0.60mA

خطی بودن: بهتر از ±0.20٪

زمان پاسخ: بهتر از 500ns

پهنای باند: DC تا 150 kHz

dl/dT به طور دقیق به دنبال: بهتر از 100A/μs جریان نامی (In): 200a.t RMS (ارزش نامی)

محدوده اندازه گیری: 0 ~ 400a. t ((DC ~ AC Peak)

مقاومت اندازه گیری شده (70 °C): Rm min Rm Max

با 18 ولت، در 200 وات حداکثر: 20 اوم 140 اوم

با 18 ولت، در 400 a.t. حداکثر: 20ohm، 50ohm

جریان خروجی آنالوگ (در 200A): 100mA

نسبت چرخش: 1/2000

دقت (25 °C): بیشتر از یا کمتر از 0.75%

ولتاژ منبع برق: 12 ~ 18VDC ((1V)

عایق برق: 6KVrms/50KHz/1 دقیقه
