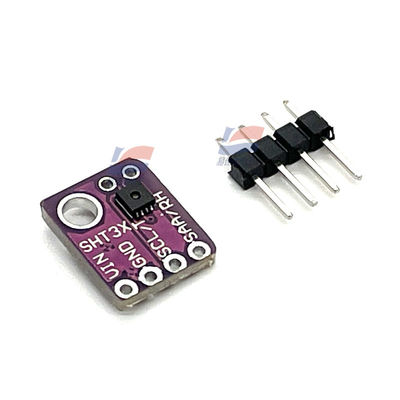

YJJ SHT31-DIS-B2.5KS GY-SHT31-D ماژول پروب حسگر دما و رطوبت ماژول برای هوا I2C IIC ارتباط

توضیحات محصول:

YJJ SHT31-DIS-B2.5KS GY-SHT31-D ماژول سنج سنج درجه حرارت و رطوبت ماژول برای ارتباطات هوا I2C IIC

ویژگی ها:

پارامترهای اصلی سنسور رطوبت و دمای SHT31 عبارتند از:

پارامترهای اصلی

محدوده اندازه گیری رطوبت: 0%-100% RH

محدوده اندازه گیری دمای: -40°C - 125°C

دقت اندازه گیری رطوبت: ±2% RH

دقت اندازه گیری دمای: ±0.2°C

ولتاژ کار: 2.15V - 5.5V

جریان کار: < 1.5mA

رابط ارتباطی: I2C

اندازه بسته بندی: DFN8_2.5X2.5MM_EP (2.5×2.5×0.9mm)

عملکرد گسترش

حالت هشدار: از هشدار درجه حرارت و رطوبت شدید پشتیبانی می کند. این هشدارها را می توان از طریق نرم افزار یا عملکرد تنظیم مجدد سخت افزار تنظیم مجدد کرد.

قابلیت ضد تداخل: پوشش مواد PE. توصیه می شود از محیط های با دمای بالا (> 80 °C) اجتناب شود.

زمان پاسخ: اندازه گیری رطوبت حدود 8 ثانیه طول می کشد.

نکته هایی برای توجه

هنگام استفاده واقعی، لازم است به محدوده دمای کاری سنسور توجه کنید و از تجاوز از حد توصیه شده اجتناب کنید.

در طول اتصال، لازم است که آدرس I2C و پیکربندی خط ساعت/خط داده مطابقت داشته باشد.

تراشه SHT31 هشت پین داره:

نظرات اسم پین

1 پین داده SDA، ورودی/خرید

2 پین آدرس ADDR، وارد کنید

3 پین آلارم ALENT، خروجی؛وقتی استفاده نمی شود معلق می شود

فلز ساعت SCL، ورودی/خرید

5 پین قدرت VDD، ورودی

6 nRESET reset pin، سطح پایین معتبر، ورودی

7 R گره بی فایده، زمین

8 فلش زمین VSS

تکرار پذیری بر زمان اندازه گیری SHT30 و بنابراین مصرف انرژی سنسور تأثیر می گذارد.

آدرس سنسور با تغییر ولتاژ پین ADDR تغییر می کند. آدرس پیش فرض زمانی است که ADDR به VSS (0X44) متصل می شود ، که می تواند به 0X45 تغییر کند. برای جزئیات در پین ها ،لطفا به راهنمای داده مراجعه کنید.
