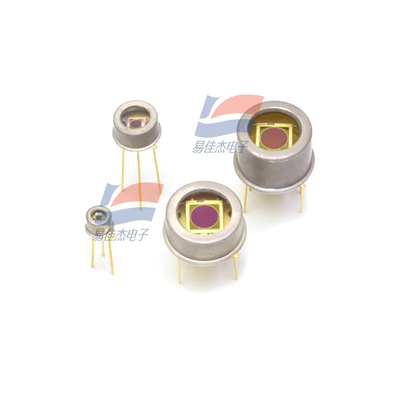

G12180-003A سنسور فوتو الکتریکی مادون قرمز (InGaAs PIN photodiode) برای سیستم های نظارت لیزر

                   G12180-003A سنسور فوتوالکتریک مادون قرمز (فوتودیود InGaAs PIN) برای سیستم‌های مانیتورینگ لیزر

1. حوزه‌های کاربرد:

• سیستم‌های مانیتورینگ لیزر: امکان تشخیص و نظارت بر شدت خروجی لیزر در زمان واقعی در پردازش لیزر صنعتی، تجهیزات لیزر پزشکی و تنظیمات لیزر درجه تحقیقاتی را فراهم می‌کند و عملکرد پایدار لیزر را تضمین می‌کند.
• توان‌سنج‌های نوری: به عنوان یک جزء حسگر اصلی در دستگاه‌های اندازه‌گیری توان نوری عمل می‌کند و سیگنال‌های توان نوری نزدیک به مادون قرمز (NIR) را با دقت ثبت می‌کند. این امر برای کاربردهایی مانند آزمایش فیبر نوری و فوتومتری آزمایشگاهی کاربرد دارد.
• تست چرخه عمر دیود لیزری: در عملیات طولانی مدت مقاومت می‌کند و پاسخگویی ثابتی را حفظ می‌کند و آن را برای ارزیابی دوام و تخریب عملکرد دیودهای لیزری در طول عمر مفیدشان مناسب می‌سازد.
• فوتومتری نزدیک به مادون قرمز (NIR): اندازه‌گیری دقیق جذب، انتقال یا انعکاس نور NIR را در زمینه‌هایی مانند تجزیه و تحلیل بیوشیمیایی، علم مواد و پایش محیطی تسهیل می‌کند.
• سیستم‌های ارتباطات نوری: سیگنال‌های نوری NIR با سرعت بالا (به عنوان مثال، در باندهای طول موج 1.3 میکرومتر یا 1.55 میکرومتر) را برای استفاده در فرستنده‌های گیرنده ارتباطات فیبر نوری تشخیص می‌دهد و انتقال داده قابل اعتماد را در شبکه‌های مخابراتی تضمین می‌کند.

2. ویژگی‌های کلیدی:

• پاسخ طیفی NIR گسترده: در محدوده طول موج 0.9 تا 1.7 میکرومتر کار می‌کند و باندهای حیاتی برای ارتباطات نوری، کاربردهای لیزر و فوتومتری NIR را پوشش می‌دهد.
• حساسیت بالا: حساسیت نوری معمولی 1.1 A/W (در طول موج پیک ~1.55 میکرومتر) را ارائه می‌دهد و امکان تشخیص دقیق سیگنال‌های نوری NIR با شدت کم را فراهم می‌کند.
• جریان تاریک کم: دارای حداکثر جریان تاریک 0.5 نانوآمپر (تحت ولتاژ معکوس VR = 5V) است که نویز پس‌زمینه را به حداقل می‌رساند و نسبت سیگنال به نویز (SNR) را برای اندازه‌گیری‌های دقیق بهبود می‌بخشد.
• عملکرد با سرعت بالا: دارای فرکانس قطع معمولی 600 مگاهرتز است که از تشخیص سیگنال با سرعت بالا برای کاربردهایی مانند ارتباطات نوری سریع یا نظارت بر پالس لیزر پشتیبانی می‌کند.
• بسته جمع و جور و مقاوم: در یک بسته TO-18 (یک بسته فلزی استاندارد و جمع و جور) قرار دارد که پایداری مکانیکی، ادغام آسان در طرح‌های مدار و سازگاری با تنظیمات نصب نوری استاندارد را تضمین می‌کند.
• محدوده دمای عملیاتی گسترده: به طور قابل اعتماد در دماهای -40 درجه سانتی‌گراد تا 100 درجه سانتی‌گراد کار می‌کند و آن را برای محیط‌های صنعتی خشن یا کاربردهای بیرونی مناسب می‌سازد.
• ظرفیت خازنی کم اتصال: دارای ظرفیت خازنی اتصال معمولی 5 pF (VR = 5V) است که اعوجاج سیگنال را کاهش می‌دهد و عملکرد با فرکانس بالا را افزایش می‌دهد.
