S8745-01 سنسور فوتو الکتریکی مادون قرمز برای ابزار تحلیلی دقیق تجهیزات اندازه گیری صنعتی

S8745-01 سنسور فوتو الکتریکی مادون قرمز برای ابزار تحلیلی دقیق تجهیزات اندازه گیری صنعتی

1حوزه های کاربرد:

• ابزارهای تحلیلی دقیق: در دستگاه هایی مانند طیف سنج های ماوراء بنفش (UV) - نزدیک به مادون قرمز (NIR) ، کروماتوگراف ها و فوتومترها برای تشخیص سیگنال های نور ضعیف استفاده می شود.امکان اندازه گیری دقیق جذب نور را فراهم می کند، انتشار یا انتقال در طیف UV - NIR، پشتیبانی از تجزیه و تحلیل کمی در زمینه هایی مانند شیمی، زیست شناسی و علوم زیست محیطی.
• تجهیزات اندازه گیری صنعتی: در سنسورهای صنعتی برای نظارت بر پارامترهای مانند ضخامت فیلم، بازتاب سطح یا ترکیب مواد ادغام شده است.صدای کم و حساسیت بالا اجازه می دهد تا تغییرات ظریف نور را به دقت تشخیص دهد، اطمینان از کنترل کیفیت در فرآیندهای تولید (به عنوان مثال، بازرسی وافره نیمه هادی، اندازه گیری ضخامت پوشش).
• دستگاه های تشخیصی پزشکی: در تجهیزات پزشکی مانند آزمایشات ایمنی، تحلیلگرهای شیمی بالینی یا مانیتورهای قند خون غیر تهاجمی استفاده می شود.می تونه سیگنال های نوری ضعیف از واکنش های بیوشیمیایی رو تشخیص بده، که امکان کمی کردن دقیق نشانگرهای زیستی یا سایر آنالیت ها را برای تشخیص بیماری و نظارت بر سلامت فراهم می کند.
• ابزار نظارت بر محیط زیست: در دستگاه هایی برای اندازه گیری کیفیت هوا (به عنوان مثال، تشخیص گاز های ردیابی از طریق جذب نوری) ، کیفیت آب (به عنوان مثال، تجزیه و تحلیل غلظت آلاینده ها) ،یا تابش خورشیدیپاسخ طیف گسترده آن (190~1100 نانومتر) و قدرت معادل سر و صدا کم آن را برای ضبط سیگنال های نور ضعیف محیط مناسب می کند.
• هوافضا و تحقیقات علمی: در سنسورهای هوافضا برای تشخیص تشعشعات فضایی یا سنجش از راه دور جو استفاده می شود.و همچنین در محیط های تحقیقاتی آزمایشگاهی برای مطالعه تعاملات نور و ماده، اپتیک کوانتومی، یا آزمایش های فیزیک کم نور.

2ویژگی های کلیدی:

• پاسخ طیف گسترده ای: طیف گسترده ای از طول موج 190 × 1100 نانومتر (التر بنفش تا نزدیک به مادون قرمز) را پوشش می دهد ، که آن را برای برنامه هایی که نیاز به تشخیص در بین چندین باند نوری دارند ، بسیار کاربردی می کند.
• عملکرد بسیار کم سر و صدا: دارای یک قدرت معادل سر و صدا معمولی (NEP) 11 × 10-15 استW/هرتز1/ 2، به حداقل رساندن نویز پس زمینه و اطمینان از نسبت سیگنال به نویز بالا (SNR) برای تشخیص نور ضعیف.
• اجزای یکپارچه با عملکرد بالا: با مقاومت بازخورد ساخته شده (RF=1GΩ) و خازن (CF=5pFاین ادغام طراحی مدار را ساده می کند، تعداد اجزای خارجی را کاهش می دهد و تقویت سیگنال پایدار را تضمین می کند.

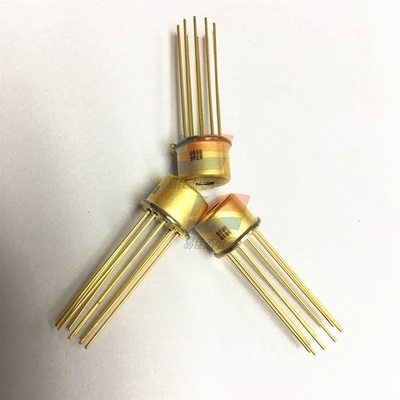

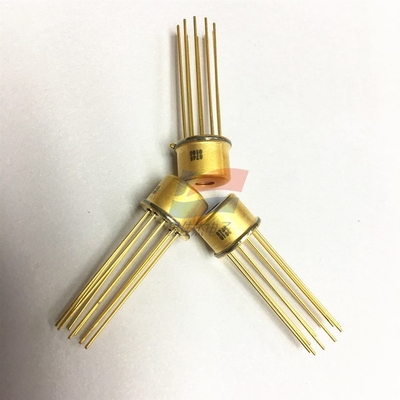

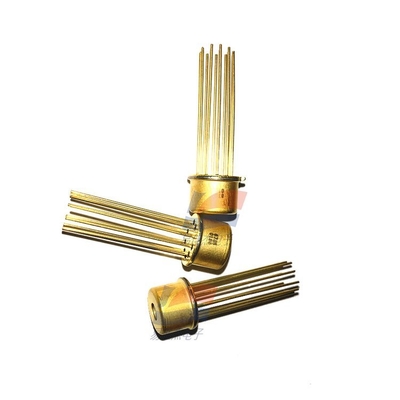

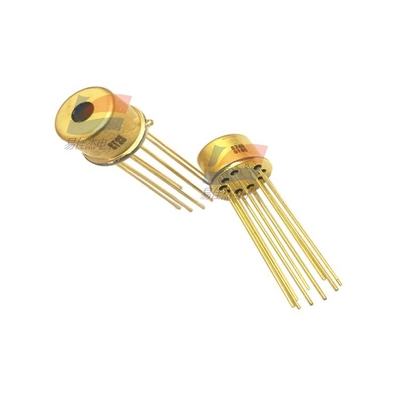

• بسته بندی فشرده و محافظ: در یک بسته فلزی کوچک TO - 5 با پنجره کوارتز قرار دارد. بسته فلزی محافظ سازگاری الکترومغناطیسی (EMC) موثر را فراهم می کند،در حالی که پنجره کوارتز ارائه می دهد انتقال بالا در سراسر طیف طیف حسگر.
• مقاومت بالای شور EMC: سطح حساس به نور به ترمینال GND متصل شده است و مقاومت در برابر تداخل الکترومغناطیسی (EMI) را افزایش می دهد.این تضمین عملکرد قابل اعتماد در محیط های صوتی صنعتی یا الکترونیکی.
• تنظیم انعطاف پذیر افزایش: افزایش متغیر را می توان با اضافه کردن یک مقاومت خارجی به دست آورد، به کاربران اجازه می دهد تا خروجی سنسور را به نیازهای خاص برنامه (به عنوان مثال،تنظیم حساسیت برای محدوده های مختلف شدت نور).
• ناحیه حساسیت نور بزرگ: دارای ناحیه حساسیت نور 2.4×2.4 میلی متر است که کارایی جمع آوری نور را افزایش می دهد و دقت تشخیص برای منابع نور پراکنده یا کم شدت را بهبود می بخشد.
