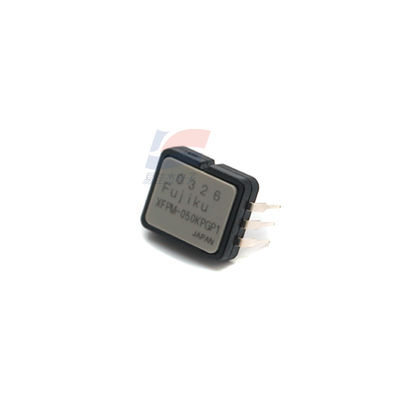

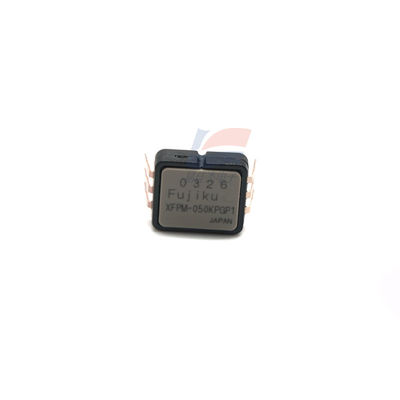

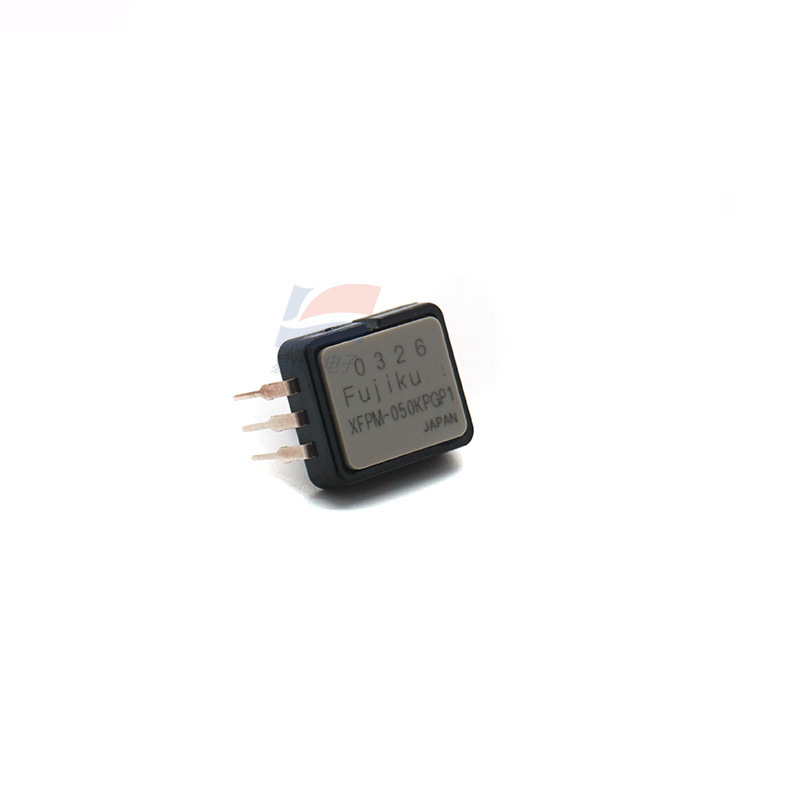

سنسورهای فشار YJJ XFPM-050KPG XFPM-050KPGR برای ابزار دقیق اتوماسیون صنعتی

توضیحات محصول:

سنسورهای فشار YJJ XFPM-050KPG XFPM-050KPGR برای ابزار دقیق اتوماسیون صنعتی

ویژگی‌ها:

XFPM-050KPG یک سنسور فشار پیزورزیستیو با دقت بالا است که توسط Fujikura تولید شده است. این سنسور دارای مصرف انرژی کم و سازگاری با دمای گسترده است و به طور گسترده در کنترل صنعتی، تجهیزات پزشکی و سایر سناریوها استفاده می‌شود. در ادامه، شرح پارامترهای دقیق و معرفی استفاده از این سنسور آمده است:
I. شرح پارامترهای اصلی
(1) پارامترهای عملکرد پایه
محدوده اندازه‌گیری: 0 تا 7.25 psi (تقریباً 0 تا 50 کیلو پاسکال)، متعلق به دسته اندازه‌گیری میکرو فشار، با حالت حسگر فشار گیج.
مرتبط با دقت: دقت کلی ±1.5٪ FS (مقیاس کامل)، شامل غیرخطی بودن، هیسترزیس و غیره. خطاهای جامع؛ برخی از مشخصات می‌توانند به دقت بالاتری دست یابند، با محدوده خطای کم تا ±0.125٪ FS (اختیاری).
سیگنال خروجی: خروجی ولتاژ آنالوگ، نقطه صفر معمولی 0.2 ولت؛ از انواع خروجی استاندارد مختلف (اختیاری) مانند 4-20mA، 0-5Vdc، 1-5Vdc، 0-10Vdc و غیره پشتیبانی می‌کند.
حساسیت: پارامتر حساسیت 3 (واحد سازگار با ویژگی‌های خروجی ولتاژ) است، سیگنال خروجی مقیاس کامل به صورت خطی با تغییرات فشار مطابقت دارد و جمع‌آوری و پردازش سیگنال را تسهیل می‌کند.
زمان پاسخ: 2000 میکروثانیه (2 میلی‌ثانیه)، قادر به پاسخگویی سریع به تغییرات فشار، مناسب برای سناریوهای نظارت بر فشار دینامیکی.
(2) پارامترهای الکتریکی و مصرف برق
ولتاژ منبع تغذیه: 4.75 تا 5.25 Vdc، سازگار با ولتاژهای منبع تغذیه 3.0V، 3.3V، 5.0Vdc، مناسب برای نیازهای منبع تغذیه تجهیزات مختلف.
حداکثر جریان: 10.0 میلی‌آمپر، حالت مصرف کم (3.3Vdc) حداکثر فقط 2 میلی‌آمپر، مناسب برای دستگاه‌های باتری‌دار یا سیستم‌های کم‌مصرف.
مقاومت عایق: 4Ω، عملکرد امپدانس DC پایدار بین مدار و بدنه الاستیک، تضمین ایمنی الکتریکی.
(3) پارامترهای محیطی و دما
محدوده دمای عملیاتی: -40 درجه سانتی‌گراد تا 125 درجه سانتی‌گراد، مناسب برای محیط‌های دمایی بسیار بالا و پایین.
محدوده جبران دما: 0 درجه سانتی‌گراد تا 85 درجه سانتی‌گراد، در این محدوده، انحراف نقطه صفر و حساسیت به شدت جبران می‌شود و دقت اندازه‌گیری پایدار را تضمین می‌کند.
پایداری: دارای پایداری بلندمدت عالی و قابلیت ضد رانش است، پارامتر رانش 4 (بر اساس درصد مقیاس کامل) است که فرکانس کالیبراسیون را در استفاده طولانی‌مدت کاهش می‌دهد.
(4) پارامترهای مکانیکی و ساختاری
جنس و بسته‌بندی: جنس بدنه اصلی فولاد ضد زنگ است که عایق‌بندی خوبی دارد؛ فرم بسته‌بندی DIP-6 (بسته دوگانه خطی)، ساختار مربعی، اندازه کوچک (طول × عرض = 8.0 میلی‌متر × 8.0 میلی‌متر)، از نصب از طریق سوراخ (Through Hole Mount) پشتیبانی می‌کند.

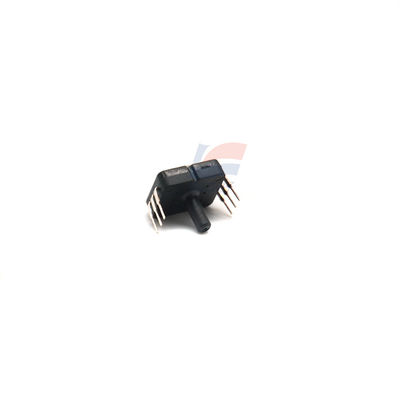

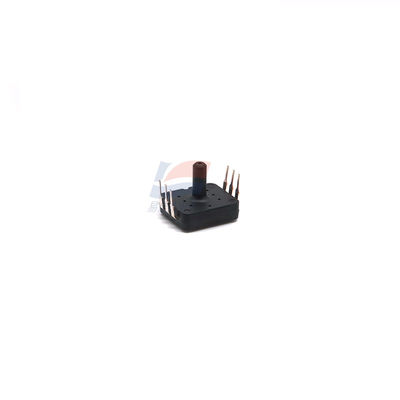

رابط فشار: پورت مستقیم، قطر پورت 3.2 میلی‌متر، ارتفاع 6 میلی‌متر، تسهیل اتصال با خط لوله محیط اندازه‌گیری شده.
ظرفیت اضافه بار: اضافه بار 7٪ FS را مجاز می‌داند، دارای قابلیت محافظت در برابر ضربه و فشار بیش از حد است که عمر سرویس را افزایش می‌دهد.
II. کاربردهای اصلی
اتوماسیون صنعتی: مناسب برای نظارت بر فشار در سیستم‌های هیدرولیک/هوا، کنترل بازخورد فشار در ماشین‌آلات و ماشین‌های صنعتی، قالب‌گیری تزریقی، قالب‌گیری ضربی و غیره، و همچنین نظارت بر وضعیت فشار پمپ‌ها و کمپرسورها، کمک به بهینه‌سازی فرآیندهای تولید و اطمینان از عملکرد ایمن تجهیزات.
تجهیزات پزشکی: می‌تواند در مانیتورهای فشار خون یکبار مصرف، مانیتورهای چند پارامتری، آنالایزرهای سلول‌های خونی و غیره تعبیه شود، برای اندازه‌گیری دقیق فشار خون انسان، فشار خط لوله گاز و غیره، که الزامات سختگیرانه تجهیزات پزشکی برای دقت و پایداری را برآورده می‌کند.
الکترونیک مصرفی و لوازم خانگی: مناسب برای لوازم خانگی مانند ماشین لباسشویی، جاروبرقی، دستگاه‌های بادکننده و غیره، برای سناریوهایی مانند کنترل سوئیچ فشار، اندازه‌گیری غیرمستقیم سطح مایع (از طریق تبدیل فشار) و غیره، افزایش هوشمندی و قابلیت اطمینان محصول. تجهیزات آزمایشگاهی و تست: برای کالیبراسیون فشار و نظارت بر سیستم‌های HVAC (گرمایش، تهویه و تهویه مطبوع) و تبرید، و همچنین نیازهای اندازه‌گیری میکرو فشار در آزمایش‌های تحقیقاتی علمی مختلف استفاده می‌شود. با محیط‌های منبع تغذیه چند ولتاژی در آزمایشگاه‌ها سازگار است و نصب آن آسان است.
سایر سناریوها: همچنین در مناطقی مانند نظارت بر فشار در اتاق‌های تمیز و حسگر فشار برای تجهیزات حرکتی اعمال می‌شود. با محدوده دمایی گسترده (-40 درجه سانتی‌گراد تا 125 درجه سانتی‌گراد) و ویژگی‌های مصرف کم انرژی، برای محیط‌های کاری پیچیده مناسب است.
III. مزایای اصلی محصول
فناوری حسگر پیزورزیستیو پیشرفته را اتخاذ می‌کند که دارای دقت بالا و قابلیت‌های پاسخ سریع، با توانایی ضد تداخل قوی (مطابق با استانداردهای CE EMI) است.
محدوده دمای عملیاتی گسترده (-40 درجه سانتی‌گراد تا 125 درجه سانتی‌گراد) و طراحی جبران دما، مناسب برای اندازه‌گیری پایدار در محیط‌های سخت.
بسته‌بندی فشرده و روش‌های نصب انعطاف‌پذیر، سازگار با نیازهای مختلف ادغام تجهیزات و پشتیبانی از تنظیمات مشخصات سفارشی.

مشخصات:
