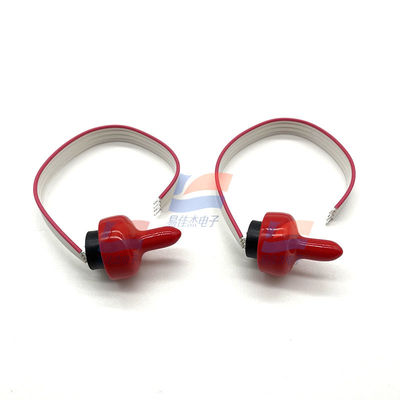

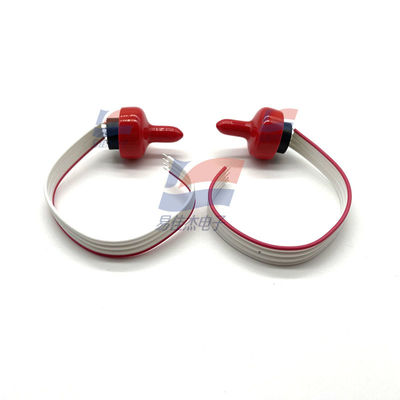

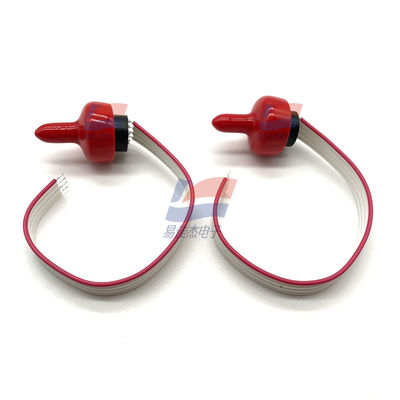

سنسور فشار YJJ NPI-19A-CZ021GH در ابزارهای زیست پزشکی با فشار 2.5 psi استفاده می شود

توضیحات محصول:

سنسور فشار YJJ NPI-19A-CZ021GH در ابزارهای زیست پزشکی با فشار 2.5 Psi استفاده می شود.

ویژگی ها:

پارامترهای اصلی و کاربردهای سنسور فشار NPI-19A-CZ021GH به شرح زیر است:
توضیحات پارامتر
‌فشار کاری‌: 17.2 KPa
‌ولتاژ خروجی‌: ولتاژ خروجی بسته به پیکربندی متفاوت است. به عنوان مثال، نسخه تحریک جریان ثابت می تواند خروجی جریانی 1.5 میلی آمپر را ارائه دهد.
ولتاژ منبع تغذیه: برخی از پیکربندی ها از منبع تغذیه 10 ولت پشتیبانی می کنند.
دمای کار: حداکثر 125 درجه سانتیگراد
فرم بسته بندی: از ساختار هسته پر از روغن استفاده می کند
نوع رابط: از سیم کشی انعطاف پذیر یا پورت های نوع N پشتیبانی می کند
کاربرد اصلی
‌نظارت بر رسوب‌: مناسب برای نظارت بر جابجایی در سناریوهایی مانند ریل های راه آهن و فونداسیون ساختمان.
مناسب برای محیط های خشن: مجهز به ایزولاسیون متوسط و طراحی هسته پر از روغن، می تواند در برابر رطوبت بالا، لرزش و سایر شرایط کاری سخت مقاومت کند.

مشخصات دقیق سنسور فشار NPI-19A-CZ021GH
NPI-19A-CZ021GH یک سنسور فشار درجه صنعتی از سری NPI-19 NovaSensor، یک برند تحت Amphenol است. این سنسور عمدتاً برای سناریوهای اندازه گیری فشار کم طراحی شده است و فناوری ایزولاسیون دی الکتریک و فرآیند حسگر پیزورزیستیو را اتخاذ می کند که دقت بالا و قابلیت اطمینان بالا را ترکیب می کند. در زیر پارامترهای دقیق و اطلاعات کلیدی آن آمده است:
1. پارامترهای فنی اصلی
1.1 پارامترهای مرتبط با فشار
نوع اندازه گیری: فشار گیج
محدوده اندازه گیری استاندارد: 0~2.5 psi (معادل 0~17.2 kPa، 1 psi ≈ 7 kPa)
حداکثر فشار اضافه بار: 3 برابر فشار نامی (برای منبع تغذیه جریان ثابت)، 2 برابر فشار نامی (برای منبع تغذیه ولتاژ ثابت)
دقت استاتیک: ±0.1% FSO (مقدار معمولی)، ±0.5% FSO (حداکثر مقدار)، از جمله خطی بودن، تکرارپذیری و خطاهای هیسترزیس
محدوده جبران دما: 0~70 درجه سانتیگراد (32~158 درجه فارنهایت)، حداکثر خطای دما پس از جبران ≤0.75% FSO

پارامترهای محیطی و فیزیکی
2.1 سازگاری با محیط زیست
دمای کار: -40~125 درجه سانتیگراد (-40~257 درجه فارنهایت)
دمای ذخیره سازی: -40~125 درجه سانتیگراد (-40~257 درجه فارنهایت)
سازگاری با رطوبت: هیچ نشانه روشنی وجود ندارد، توصیه می شود از محیط متراکم کننده خودداری کنید (سازگار با رطوبت صنعتی معمولی)
مقاومت در برابر لرزش: از محیط لرزش صنعتی معمولی با فرکانس 20~2000 هرتز پشتیبانی می کند (مقادیر خاص مشخص نشده است، به ویژگی های سری مراجعه کنید)
مقاومت در برابر ضربه: از مقاومت در برابر ضربه درجه صنعتی تحت پالس 11 میلی ثانیه پشتیبانی می کند (به ویژگی های مقاومت در برابر ضربه 100 گرمی سری مراجعه کنید)
2.2 پارامترهای فیزیکی و ساختاری
مواد اصلی: دیافراگم ایزولاسیون فولاد ضد زنگ 316، سازگار با رسانه های تطبیقی 316SS (مقاومت در برابر خوردگی قوی)
مشخصات ابعاد: ساختار استوانه ای، قطر 18.8~19 میلی متر، طول 7~7.1 میلی متر (اندازه استاندارد سری NPI-19)
وزن: تقریباً 10 گرم (طراحی سبک وزن، آسان برای ادغام)
پورت فشار: بدون پورت داخلی (باید با یک ماژول پورت تطبیقی مطابقت داشته باشد)، از طراحی مهر و موم جوشی/مهر و موم جانبی پشتیبانی می کند، رابط های رزوه ای اختیاری مانند 1/2"-20 UNF، 1/4"-18 NPT
مشخصات آب بندی: پیکربندی نوع A شامل O-ring (اندازه φ16.76×0.99mm) برای اطمینان از عملکرد آب بندی است
فرم بسته بندی: لوله (بسته بندی لوله ای)، مناسب برای ذخیره سازی و حمل و نقل
3. ویژگی های محصول و سناریوهای کاربردی
3.1 مزایای اصلی
طراحی ایزولاسیون دی الکتریک: تراشه حسگر در یک حفره پر از روغن بسته بندی شده است و محیط اندازه گیری توسط یک دیافراگم فولاد ضد زنگ ایزوله می شود تا از آسیب تراشه ناشی از خوردگی یا آلودگی جلوگیری شود
فناوری پیشرفته: فناوری حسگر پیزورزیستیو Senstable® را اتخاذ می کند و بستر سرامیکی هیبریدی یک شبکه مقاومت جبران دما را ادغام می کند، با پایداری عالی
حالت های منبع تغذیه دوگانه: از جریان ثابت (1.5 میلی آمپر) یا منبع تغذیه ولتاژ ثابت (10 ولت DC) پشتیبانی می کند، و با الزامات طراحی سیستم های مختلف سازگار است
عمر طولانی: عمر چرخه فشار حدود 10 میلیون بار است، با رانش طولانی مدت کوچک و دوام قوی در سناریوهای صنعتی
3.2 کاربردهای معمولی
سیستم های کنترل فشار مایع/گاز، تشخیص فرآیند صنعتی و کنترل خودکار
مدیریت انرژی، حفاظت از محیط زیست و سیستم های تصفیه آب (مانند تشخیص سطح آب پل)
سیستم های ناوبری دریایی، تجهیزات تبرید و تولید اکسیژن، سیستم های موتور دیزل، تجهیزات ماشین آلات کشاورزی
سیستم های HVAC (گرمایش، تهویه و تهویه مطبوع)، ابزارهای زیست پزشکی و سایر سناریوهای اندازه گیری با فشار کم و دقت بالا
4. یادداشت های تکمیلی
این مدل متعلق به مدل فشار کم سری NPI-19 است. برای محدوده های اندازه گیری بالاتر (مانند 0~300 psi)، می توانید به مدل NPI-19 VC از همان سری مراجعه کنید. برای تعاریف پین دقیق، طرح های تطبیق پورت یا منحنی های خطای دمای کامل، می توانید به دفترچه راهنمای فنی سری NPI-19 رسمی Amphenol مراجعه کنید، یا برای پشتیبانی سفارشی با نمایندگان مجاز این برند تماس بگیرید.
