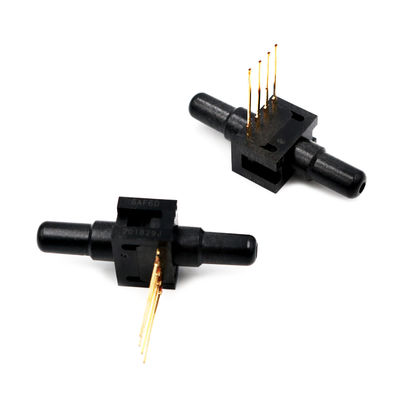

YJJ 26PCAFA6D سنسور فشار 1Psi در زمینه اتوماسیون صنعتی تجهیزات پزشکی استفاده می شود.

توضیحات محصول:

سنسور فشار YJJ 26PCAFA6D 1Psi در زمینه اتوماسیون صنعتی تجهیزات پزشکی استفاده می شود

ویژگی ها:

سری سنسورهای فشار 22/24/26PC

گیج و دیفرانسیل/بدون تقویت

- 1 MICRO SWITCH Sensing and Control 11-800-537-6945 USA1F1-815-235-6847 International 11-800-737-3360 Canada17

سنسور گیج

فشار به پورت P2 اعمال می شود. پورت P1 به فشار محیط باز می شود

ابعاد نصب (فقط برای مرجع)

1 x 4 Termination (Style 1)، پورت مستقیم (Style A)

پین 1 دارای بریدگی است و در سمت راست بسته نشان داده شده است. پین 2 در کنار پین 1 قرار دارد و غیره.

ولتاژ تحریک — 10.0 16.0 Vdc

زمان پاسخ — — 1.0 ms

مقاومت ورودی 5.5 k 7.5 k 11.5 k اهم

مقاومت خروجی 1.5 k 2.5 k 3.0 k اهم

Span P2>P1(1) Min. Typ. Max.

0 تا 1 14.7 16.7 18.7 mV

0 تا 5 47 50 53 mV

0 تا 15 96 100 104 mV

Null Offset Min. Typ. Max.

0 تا 1 -2.0 0 +2.0 mV

0 تا 5 -2.0 0 +2.0 mV

0 تا 15 -2.0 0 +2.0 mV

-ity (BFSL P2>P1) Typ. Max.

0 تا 1 — ±0.50 ±1.75 % span

0 تا 5 — ±0.50 ±1.5 % span

0 تا 15 — ±0.50 ±1.0 % span

Null Shift 25 °C to 0 °C, 25 °C to 50°C(2) Typ. Max.

0 تا 1 — — ±1.0 mV

0 تا 5 — — ±1.0 mV

0 تا 15 — — ±1.0 mV

Span Shift 25 °C to 0 °C, 25 °C to 50°C(2) Typ. Max.

0 تا 1 — ±1.5 ±4.5 % span

0 تا 5 — ±1.0 ±1.7 % span

0 تا 15 — ±0.75 ±1.5 % span

Repeatability and Hysteresis Typ. Max.

0 تا 1 — ±0.2 — % span

0 تا 5 — ±0.2 — % span

0 تا 15 — ±0.2 — % span

Overpressure P2>P1; P1>P2 Typ. Max.

0 تا 1 — — 20 psi

0 تا 5 — — 20 psi

0 تا 15 — — 45 psi

یادداشت ها:

1. Span اختلاف جبری بین خروجی در حداکثر فشارهای عملیاتی نامی و خروجی در 0 psi است.

2. خطای دما با توجه به 25 درجه سانتیگراد محاسبه می شود.

مشخصات فنی

توضیحات ویژگی

دمای ذخیره سازی -55 درجه سانتیگراد تا 100 درجه سانتیگراد [-67 درجه فارنهایت تا 212 درجه فارنهایت]

دمای عملیاتی -40 درجه سانتیگراد تا 85 درجه سانتیگراد [-40 درجه فارنهایت تا 185 درجه فارنهایت]

دمای جبران شده 0 درجه سانتیگراد تا 50 درجه سانتیگراد [32 درجه فارنهایت تا 122 درجه فارنهایت]

پین های تراز 0.86 میلی متر [0.034 اینچ] پین های قطر از طریق PCB امتداد می یابند

قطر پورت 1.88 میلی متر [0.074 اینچ] از لوله های استاندارد 0.59 میلی متر [0.0625 اینچ] ID استفاده می کند

جهت گیری پورت موازی با PCB (پروفایل کم روی برد)

ویژگی Pick Up 3.18 میلی متر [0.125 اینچ] ویژگی روی پوشش پورت

SMT Solder · Sn 96.5 Ag 3.5 No Clean Flux

· Sn 63 Pb 37 No Clean Flux

SMT Reflow Profile حداکثر دمای اوج 260 درجه سانتیگراد [500 درجه فارنهایت] به مدت 10 ثانیه

سازگاری با رسانه هر دو پورت محدود به رسانه هایی هستند که با پلی فتالامید،

فلوروسیلیکون و سیلیکون سازگار هستند.

تاییدیه شوک تا 150 گرم آزمایش شده است

لرزش MIL-STD-202. روش 213

(150 گرم نیمه سینوسی 11 میلی ثانیه)

وزن 0.5 گرم [0.0176 اونس]

مشخصات فنی:
