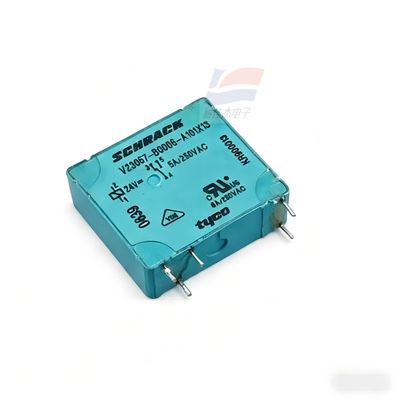

رله قدرت YJJ V23057-B0006-A101 برای نصب روی PCB، مانند کنترل موتور، استفاده می شود.

توضیحات محصول:

رله قدرت YJJ V23057-B0006-A101 برای نصب PCB مانند در زمینه کنترل موتور استفاده می شود

ویژگی ها:

V23057-B0006-A101 یک رله تک قطبی SPDT با سیم پیچ 24 ولت DC و جریان سوئیچینگ 5 آمپر است. برای سناریوهای نصب PCB مناسب است و جنس کنتاکت آلیاژ نقره است. این محصول به سری Card E تعلق دارد.
پارامترهای اصلی
ولتاژ سیم پیچ: 24 ولت DC
جریان سوئیچینگ: 5 آمپر
پیکربندی کنتاکت: SPDT (تک قطبی دو جهته)
تعداد قطب ها: 1 قطب
نوع نصب: نصب PCB
جنس کنتاکت: آلیاژ نقره هدف
این رله برای سناریوهای اتوماسیون صنعتی که نیاز به کنترل بارهای جریان بالا دارند، مانند کنترل موتور، سوئیچینگ قدرت یا ایزوله سازی سیگنال و غیره مناسب است. ظرفیت جریان سوئیچینگ بالای آن (5 آمپر) و طراحی کنتاکت آلیاژ نقره، عملکرد پایدار طولانی مدت را تضمین می کند.

نماینده توزیع کننده رله TYCO، نوع رله سیگنال، رله قدرت، رله خودرو، رله کوپلینگ نوری (MOS FET)، رله ولتاژ بالا، رله فرکانس بالا.

پارامترهای سیم پیچ:

نوع سیم پیچ: DC تک پایدار.

ولتاژ نامی سیم پیچ: 24VDC.

مقاومت سیم پیچ: 1200Ω.

توان نامی سیم پیچ: 480mW.

پارامترهای کنتاکت:

شکل کنتاکت: نوع 1C (CO)، یعنی تک قطبی دو جهته (SPDT).

جنس کنتاکت: آلیاژ نقره نیکل (AgNi0.15).

جریان نامی کنتاکت: حداکثر 5 آمپر.

ولتاژ نامی کنتاکت: AC 250VAC.

حداکثر ولتاژ سوئیچینگ کنتاکت: AC 400VAC.

سایر پارامترها:

روش نصب: برد مدار چاپی از طریق سوراخ (PCB - THT).

ابعاد: طول 28 میلی متر، عرض 10.4 میلی متر، ارتفاع 25.1 میلی متر.

وزن: تقریباً 14 گرم.

محدوده دمای عملیاتی: -40℃ تا 70℃.

ولتاژ مقاومت دی الکتریک (بین سیم پیچ و کنتاکت): 4000 ولت.
