توضیحات محصول:

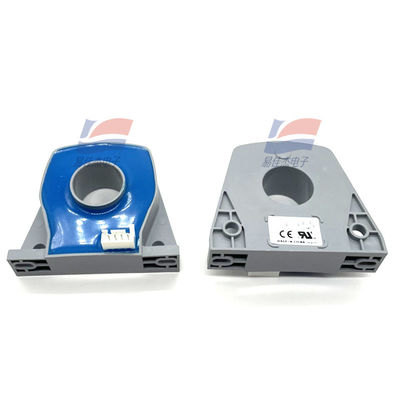

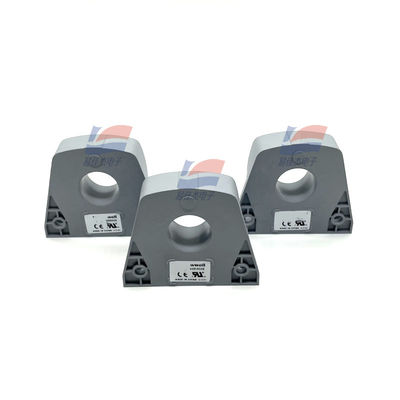

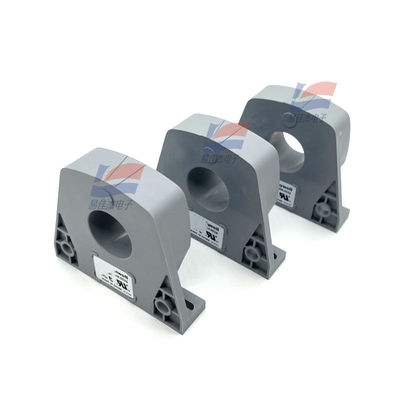

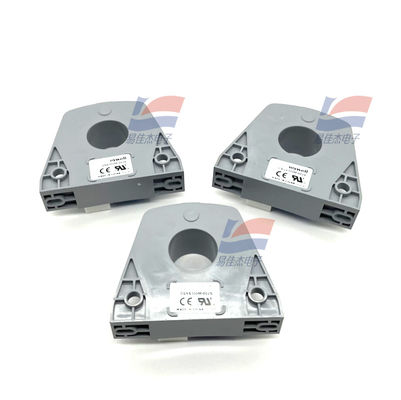

سنسور جریان با دقت بالای YJJ CSNS300M-002S ±600A برای اندازهگیری جریان در زمینههای صنعتی استفاده میشود
ویژگیها:
سنسور جریان حلقه بسته CSNS300M-002S، بر اساس اصل جبران مغناطیسی. عایق الکتریکی بین مدارهای سمت اولیه و ثانویه برای اندازهگیری جریانهای DC، AC و پالس.
پارامترهای الکتریکی
جریان نامی: 300a.t RMS (مقدار نامی)
محدوده اندازهگیری: 0~ 600a. t (DC~AC Peak)
مقاومت اندازهگیری شده (در 70 درجه سانتیگراد): Rm the Rm min Max
با 18 ولت، در 300a.t Max: 5 اهم 82 اهم
T Max: 5 اهم 25 اهم
خروجی جریان آنالوگ (در 50 آمپر): 150 میلیآمپر
نسبت دورها: 1/2000
دقت (25 درجه سانتیگراد): بهتر از مثبت یا منفی 0.75% ln
ولتاژ منبع تغذیه: 12~18VDC (5%)
عایق: 6KVrms/50KHz/1 دقیقه
دقت - پارامترهای دینامیکی
جریان آفست صفر (25 درجه سانتیگراد): بهتر از + / - 0.30 میلیآمپر
دریفت دمای جریان آفست (0 ~ 70 درجه سانتیگراد): بهتر از + / - 0.60 میلیآمپر
خطی بودن: بهتر از 0.20%
زمان پاسخ: بهتر از 500 نانوثانیه
پهنای باند فرکانس: DC~150 KHz
ردیابی دقت Dl /dT: بهتر از 100A/ s
شاخصهای فنی
محدوده دمای کارکرد: - 40 ~ 85 درجه سانتیگراد
محدوده دمای ذخیرهسازی: - 40 ~ 90 درجه سانتیگراد
مصرف برق: 20 میلیآمپر به اضافه جریان خروجی
مقاومت جانبی (+ 70 درجه سانتیگراد): 31 اهم
محفظه سنسور: محفظه پلاستیکی عایق
شکل اتصال (اولیه): سوراخکاری
شکل اتصال (ثانویه): کانکتور 4 پین
مشخصات:
| جریان نامی (In) |
300a.t RMS |
| محدوده اندازهگیری |
0~ 600a. t (DC~AC Peak) |
| زمان پاسخ |
0.5 میکروثانیه |
| نوع سنسور |
حلقه بسته |
| دقت |
+/- 0.5 % |
| ولتاژ تغذیه عملیاتی |
12 ولت تا 18 ولت |
