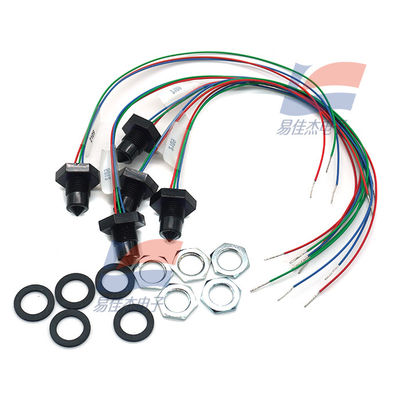

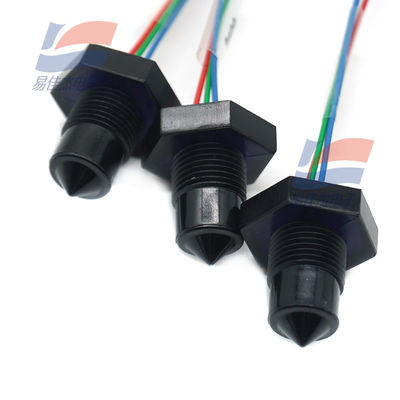

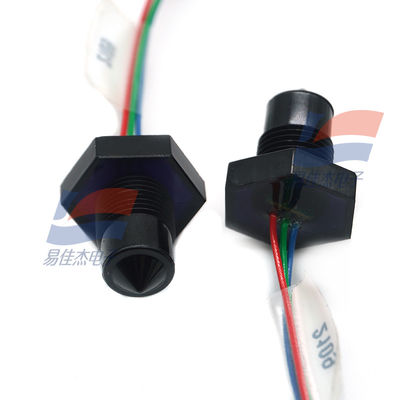

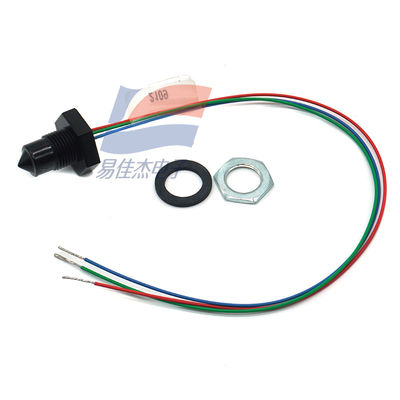

YJJ LLC102000 حسگر سطح خروجی دیجیتال برای نظارت بر سطح مایعات در سناریوهای صنعتی استفاده می شود

توضیحات محصول:

سنسور سطح خروجی دیجیتال YJJ LLC102000 برای نظارت بر سطح مایع در سناریوهای صنعتی استفاده می شود

ویژگی ها:

LLC102000 یک سنسور سطح مایع فوتوالکتریک استاندارد از شرکت SST Sensing انگلستان است که برای سناریوهای صنعتی طراحی شده است. این سنسور از فناوری حالت جامد بدون قطعات متحرک استفاده می کند و می تواند تشخیص روشن و خاموش سطح مایع تک نقطه ای را انجام دهد. برای سناریوهای نصب با فضای محدود مناسب است. در اینجا شرح پارامترهای دقیق آمده است:

پارامترهای الکتریکی اصلی

شاخص های خاص پارامتر

حداکثر ولتاژ منبع تغذیه + 15.4Vdc

حداکثر جریان منبع تغذیه 2.5mA (تحت شرایط منبع تغذیه 15.4Vdc)

خروجی نوع خروجی ترانزیستور، خروجی push-pull سازگار با TTL جریان خروجی: 100mA

ویژگی های سطح خروجی: هنگامی که عدد ماده D3 با "L" دنبال می شود، سطح خروجی در هوا کم است. در غیر این صورت، زیاد است.

ولتاژ خروجی: هنگامی که خروجی زیاد است، Vout = Vs - 1V (حداکثر مقدار)؛ هنگامی که خروجی کم است، Vout = 0V + 0.5V (حداکثر مقدار)؛ هنگامی که هیچ جریان خروجی وجود ندارد (Iout = 0mA)، سطح بالای خروجی Vout = Vs - 0.3V (حداکثر مقدار) و سطح پایین خروجی Vout = 0V + 0.1V (حداکثر مقدار).

پارامترهای فیزیکی و نصب

شاخص خاص پارامتر

جنس پوسته پلی سولفون

روش نصب نصب رزوه ای، با مشخصات رزوه M12x1 - 8g

قطر سوراخ نصب قابل انطباق تقریباً 12.5 ± 0.3 میلی متر

گشتاور سفت کردن حداکثر 1.5N・m (یعنی 13.26 اینچ پوند)

پیکربندی خط اتصال سیم سرب 250 میلی متری، با انتهای سیم قلع اندود شده

پارامترهای محیطی و تحمل

شاخص خاص پارامتر

دمای کار نوع استاندارد، -25 درجه سانتیگراد تا + 80 درجه سانتیگراد

دمای ذخیره سازی نوع استاندارد، -30 درجه سانتیگراد تا + 85 درجه سانتیگراد

حداکثر ظرفیت فشار تا 7 بار زمانی که مهر و موم دست نخورده باشد

سایر ویژگی های کلیدی

با استفاده از اصل اپتیک بازتاب داخلی کلی، هنگامی که انتهای حسگر توسط مایع پوشانده می شود، تغییر در شکست نور مادون قرمز باعث تغییر سطح خروجی می شود و تشخیص سطح مایع را به دست می آورد؛

دارای عملکرد حفاظت الکتریکی، مطابق با استانداردهای CE، مناسب برای محیط های الکترومغناطیسی صنعتی پیچیده؛

هیچ قطعه متحرکی وجود ندارد که می تواند خطر خرابی در حین استفاده را کاهش دهد و اندازه جمع و جوری دارد که برای نصب در سناریوهای با فضای محدود مناسب است.
