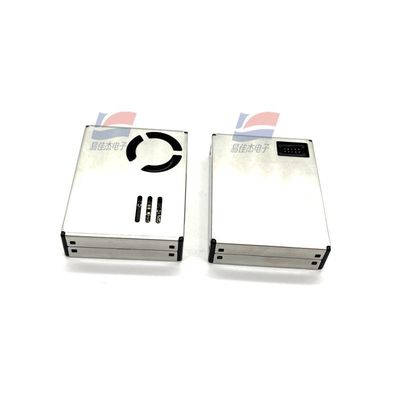

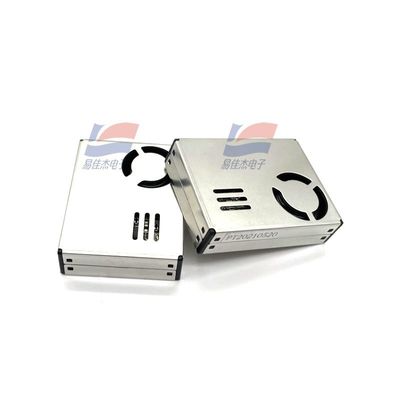

YJJ PMS9103M حسگر ذرات ذرات با نوع لیزر که برای نظارت بر غلظت ذرات ذرات در هوا استفاده می شود

توضیحات محصول:

YJJ PMS9103M حسگر ذرات ذرات با نوع لیزر که برای نظارت بر غلظت ذرات ذرات در هوا استفاده می شود

ویژگی ها:

PMS9103M یک سنسور ذرات دیجیتال عمومی است که بر اساس اصل پراکندگی لیزر ساخته شده است.می تواند به طور مداوم جمع آوری و محاسبه تعداد ذرات معلق از قطر های مختلف در هوا در هر واحد حجم، و آن را به غلظت توده تبدیل می کند که سپس از طریق یک رابط دیجیتال خروجی می شود.

شرح مفصل پارامترهای اصلی آن در زیر است:

مشخصات فنی

محدوده اندازه گیری ذرات: از سه کانال اندازه ذرات پشتیبانی می کند: 0.3 - 1.0 μm، 1.0 - 2.5 μm و 2.5 - 10 μm.

کارایی شمارش ذرات: 50٪ در اندازه ذرات 0.3 μm و ≥ 98٪ در اندازه ذرات ≥ 0.5 μm.

محدوده اندازه گیری موثر غلظت جرم ذرات: 0 تا 500 میکروگرم در هر متر مکعب (قیمت استاندارد PM2.5)

حداکثر محدوده غلظت توده ذرات: ≥ 1000 میکروگرم در هر متر مکعب (قیمت استاندارد PM2.5) مقادیر بالاتر از 1000 μg/m3 باید بر اساس اندازه گیری های واقعی باشد.

رزولوشن: 1 میکروگرم در هر متر مکعب (μg/m3).

ثبات: در محدوده 100 تا 500 μg/m3 ± 10% (قیمت استاندارد PM2.5) ؛ در محدوده 0 تا 100 μg/m3 ± 10 μg/m3

حجم نمونه گیری: 0.1 لیتر (L).

زمان پاسخ: زمان پاسخ یکبار < 1 ثانیه، زمان پاسخ کل ≤ 10 ثانیه.

الزامات منبع برق: ولتاژ ثابت: مقدار معمولی: 5.0V، مقدار حداقل: 4.5V، مقدار حداکثر: 5.5V؛ جریان کاری: ≤ 100 mA، جریان آماده: ≤ 2 mA.

سطح رابط داده: سطح TTL، منطق 3.3V (سطح پایین < 0.8V، سطح بالا > 2.7V).

محیط کار: محدوده دمای -10 تا +60°C، محدوده رطوبت 0 تا 95% (بدون تهویه).

محیط نگهداری: محدوده دمای -40 تا +85 درجه سانتیگراد.

قابلیت اطمینان: میانگین زمان بین خرابی ها (MTBF) ≥ 5 سال است.

اندازه: حداکثر 48 × 40 × 12 میلی متر (ملی متر).

تعریف رابط

PMS9103M از یک رابط 8 پین استفاده می کند. تعاریف پین به شرح زیر است:

PIN1 (VCC): منبع برق مثبت (+5V)

PIN2 (GND): منبع برق منفی

PIN3 (SET): پین تنظیم، سطح TTL @ 3.3V، سطح بالا یا مدار باز حالت عملکرد عادی است، سطح پایین حالت خواب است.

PIN4 (RXD): پین گیرنده پورت سریال، سطح TTL @ 3.3V

PIN5 (TXD): پین فرستنده پورت سریال، سطح TTL @ 3.3V

PIN6 (RESET): سیگنال تنظیم مجدد ماژول، سطح TTL @ 3.3V، تنظیم مجدد سطح پایین

PIN7، PIN8: NC (بدون اتصال) توجه

سنسور نیاز به منبع 5 ولت دارد، اما پین های ارتباطی و کنترل نیاز به سطح 3.3 ولت دارند. اگر یک MCU 5 ولت متصل شود، یک مدار تبدیل سطح باید اضافه شود.

پین های SET و RESET دارای مقاومت های کششی داخلی هستند و می توانند هنگام استفاده از آنها شناور باشند.

هنگام استفاده از عملکرد خواب، فن حداقل 30 ثانیه زمان پایدار برای راه اندازی مجدد نیاز دارد.توصیه می شود که زمان کار پس از بیدار شدن از خواب حداقل 30 ثانیه باشد تا دقت داده ها تضمین شود..
