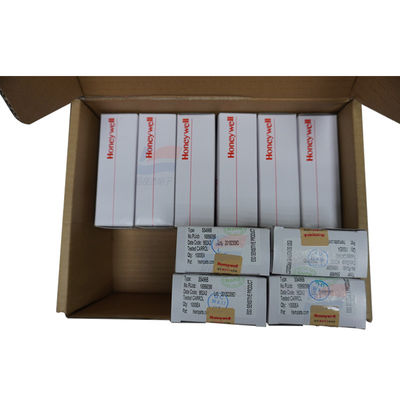

سنسور اثر هال خطی YJJ SS496A، سناریوهای استفاده مانند تشخیص موقعیت و کنترل موتور

توضیحات محصول:

SS496A حسگر اثر خطی هال سناریوهای مورد استفاده مانند تشخیص موقعیت و کنترل موتور

ویژگی ها:

SS496A یک سنسور خطی اثر هال است که توسط هانی ول راه اندازی شده است. ولتاژ خروجی به طور خطی با شدت میدان مغناطیسی مرتبط است.برای کاربردهایی مثل تشخیص موقعیت مناسب است، اندازه گیری سرعت و کنترل موتور. در زیر یک توصیف دقیق پارامتر از سیستم عامل های قطعات الکترونیکی رسمی و معتبر است:

پارامترهای سنجش هسته ای

دسته پارامترها شاخص های خاص

نوع حسگر اثر خطی هول، ولتاژ خروجی به صورت خطی با شدت میدان مغناطیسی تغییر می کند

محدوده اندازه گیری میدان مغناطیسی از -670 گاوس تا +670 گاوس (یعنی -67 mT تا +67 mT)

حساسیت ارزش معمولی 1.5 mV / G، برخی از داده ها نشان دهنده ارزش معمولی 2.7 mV / G است، قادر به ضبط دقیق تغییرات ظریف در میدان مغناطیسی

ولتاژ خروجی نقطه صفر 0 میدان مغناطیسی گاوس، ارزش معمولی 2.5V ± 0.075V (مطابق با سناریوهای منبع تغذیه 5V اسمی)

محدوده ولتاژ خروجی حداقل 0.2V تا (ولتاژ تغذیه - 0.2V) ، معمولی 0.4V تا (ولتاژ تغذیه - 0.4V) ، محدوده خروجی ولتاژ گسترده

خطی بودن خطا خطی بیش از 1.5٪ از مقیاس کامل نیست، اطمینان از دقت خطی میدان مغناطیسی و تبدیل ولتاژ

نوسان دمای نوسان نقطه صفر ± 0.04٪ - ± 0.07٪ / °C؛ نوسان حساسیت ≤ -0.00٪ تا + 0.07٪ / °C در صورت < 25 °C ، ≤ -0.02٪ تا + 0.06٪ / °C در صورت ≥ 25 °C ، عملکرد پایدار در محیط های با دمای بالا

زمان پاسخ تا 1μs، مناسب برای سناریوهای تشخیص میدان مغناطیسی پویا با سرعت بالا

پارامترهای الکتریکی

دسته پارامترها شاخص های خاص

ولتاژ کار حداقل 4.5 ولت، حداکثر 10.5 ولت، ولتاژ عرضه نامی 5 ولت یا 9 ولت است

جریان ایستاتیک عملیاتی ارزش معمولی 8mA، برخی از مشخصات حداکثر 8700μA را نشان می دهد، ویژگی مصرف انرژی کم مناسب برای دستگاه های باتری

حداکثر جریان خروجی تا 10mA، می تواند به طور مستقیم برخی از بارهای کوچک را هدایت کند، هیچ مدار رانندگی اضافی مورد نیاز نیست

پارامترهای محیطی و فیزیکی

دسته پارامترها شاخص های خاص

دمای کار -40°C تا 150°C، مناسب برای محیط های صنعتی با دمای بالا و محیط های بیرونی با دمای پایین

فرم بسته بندی معمولا TO - 92 بسته بندی سوراخ، همچنین در دسترس SOT - 23 بسته بندی سطح نصب، طراحی 3 پین، مناسب برای جوش و ادغام

اندازه فیزیکی TO - 92 بسته بندی، طول 4.06mm، عرض 1.6mm، ارتفاع 3mm، اندازه کوچک، صرفه جویی در فضای نصب

روش نصب بسته بندی سوراخ از طریق حفره پشتیبانی می کند، بسته بندی سطح نصب از سطح نصب پشتیبانی می کند، مناسب برای نیازهای طراحی PCB مختلف

انطباق و سایر پارامترها

دسته پارامترها شاخص های خاص

گواهینامه انطباق مطابق با استاندارد ROHS اتحادیه اروپا، EAR99 در ECCN ایالات متحده طبقه بندی شده، سازگار با الزامات انطباق دستگاه های الکترونیکی در چندین کشور

ویژگی های اصلی مقاومت فیلم لیزری یکپارچه برای بهبود دقت و ثبات دماییاز یک عنصر سنجش هال چهار عنصر برای کاهش تاثیر استرس مکانیکی و حرارتی بر خروجی استفاده می کند

سازگاری با برنامه های کاربردی سازگاری با تشخیص موقعیت روتور موتور بدون برس، اندازه گیری سرعت، سنجش جابجایی در سناریوهای کنترل صنعتی و الکترونیک مصرفیهمچنین برای تجهیزات اندازه گیری میدان مغناطیسی با دقت بالا مناسب است.
