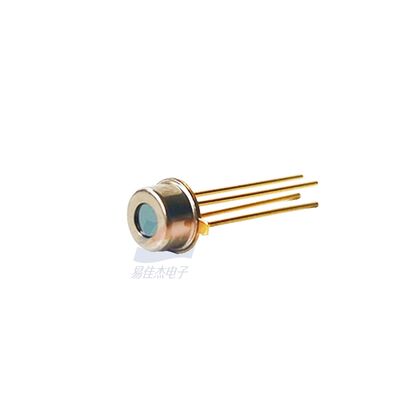

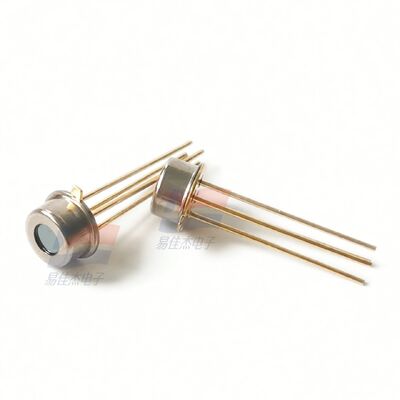

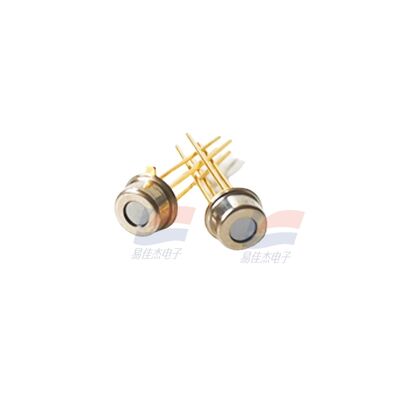

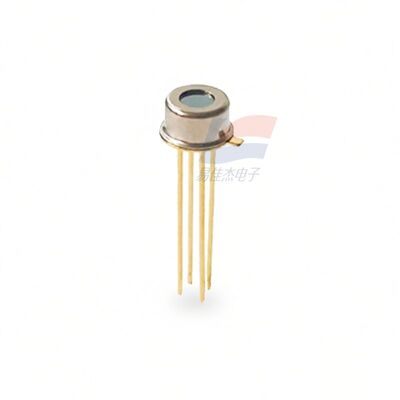

MRT313 MRT511 سنسور ترموپیل دمای پیشانی دمای تفنگ دمای کاوشگر بخش ترمومتر بدون تماس

MRT313 MRT511 سنسور دماسنج سنسور دمای پیشانی تفنگ کاوشگر دمای غیر تماسی قطعه دماسنج غیر تماسی

1. اصل کار اصلی:

MRT313 بر اساس اثر حرارتی و اصل تشخیص تشعشع مادون قرمز عمل می کند:

• این یک تراشه حسگر ترموپیل و یک فیلتر IR با ضریب انتقال بالا (بهینه شده برای طول موج 8-14 میکرومتر، مطابق با حداکثر طول موج تابش مادون قرمز بدن انسان) یکپارچه شده است.
• هنگامی که سنسور به سمت پیشانی انسان نشانه می رود، تراشه ترموپایل اشعه مادون قرمز ساطع شده از سطح پوست را جذب می کند. انرژی جذب شده یک اختلاف دما بین اتصالات سرد و گرم ترموپیل ایجاد می کند که ولتاژ سیبک متناسبی را القا می کند.
• سیگنال ولتاژ خروجی توسط یک مدار تهویه سیگنال (به عنوان مثال، تقویت، کالیبراسیون) پردازش می شود تا آن را به خواندن دقیق دمای بدن تبدیل کند.

2. ویژگی های کلیدی:

1. بهینه‌سازی دمای بدن انسان: فیلتر مادون قرمز 8 تا 14 میکرومتر برای تشعشعات مادون قرمز بدن انسان طراحی شده است، انتخاب‌پذیری بالا را تضمین می‌کند و تداخل نور محیط و سایر منابع گرما را حذف می‌کند.
2. دقت اندازه‌گیری بالا: در شرایط اندازه‌گیری استاندارد (فاصله: 3-5 سانتی‌متر، دمای محیط: 25 درجه سانتی‌گراد)، خطای اندازه‌گیری دما ≤ ± 0.2 درجه سانتی‌گراد است، که الزامات دقت دماسنج‌های پزشکی و درجه مصرف‌کننده را برآورده می‌کند.
3. زمان پاسخ سریع: زمان پاسخ T₉0 ≤ 300 میلی ثانیه، خواندن سریع دما را بدون انتظار طولانی امکان پذیر می کند.
4. مصرف برق کم: طراحی بسیار کم توان با جریان عملیاتی معمولی ≤ 10 μA، مناسب برای دستگاه های قابل حمل با باتری (مانند دماسنج های پیشانی دستی).
5. جمع و جور و ادغام آسان: بسته کوچک SMD، ساختار سبک وزن و طراحی سازگار با پین برای لحیم کاری مستقیم بر روی تخته های PCB، ایده آل برای تجهیزات اندازه گیری دمای کوچک.
6. جبران دمای داخلی: مجهز به ترمیستور NTC یکپارچه برای نظارت و جبران دمای محیط در زمان واقعی، اطمینان از دقت اندازه گیری در دماهای مختلف محیطی (10 تا 40 درجه سانتی گراد).
7. عملکرد طولانی مدت پایدار: نرخ رانش کم ≤ 0.1 درجه سانتیگراد در سال، بدون نیاز به کالیبراسیون مجدد مکرر در طول عمر مفید.

3. کاربردهای معمولی:

• دماسنج های پیشانی غیر تماسی درجه پزشکی
• دماسنج بدنه مادون قرمز درجه مصرف کننده
• دستگاه‌های هوشمند پایش دمای پوشیدنی (مانند نوارهای هوشمند با تشخیص دما)
• تجهیزات غربالگری دمای بهداشت عمومی (نسخه های ساده شده)
