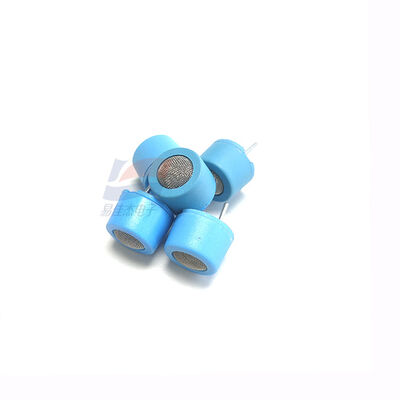

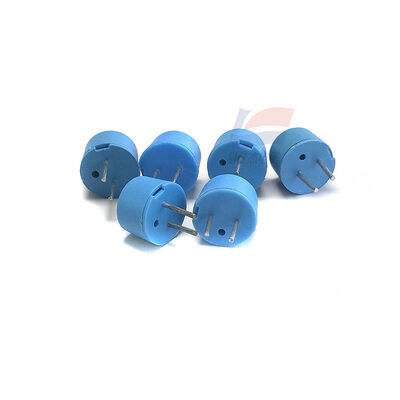

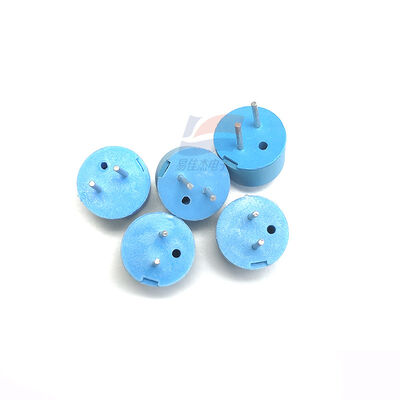

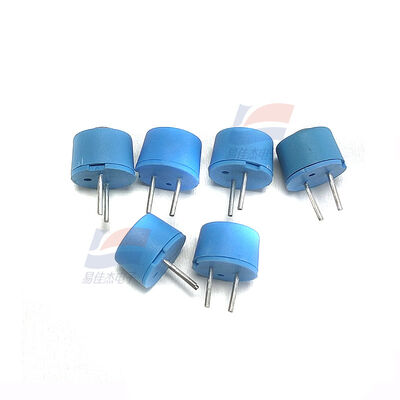

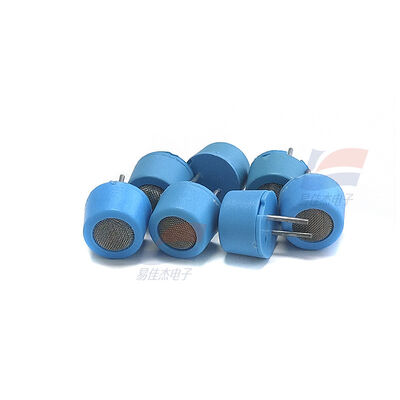

YJJ MQ-D1 حسگر گاز نیمه هادی برای تشخیص نشت گاز خانگی

توضیحات محصول:

YJJ MQ-D1 حسگر گاز نیمه هادی برای تشخیص نشت گاز خانگی

ویژگی ها:

حسگر گاز نیمه هادی قابل احتراق MQ-D1 متعلق به سری مدل های کم مصرف MQ-D است. می تواند انواع مختلفی از گاز های قابل احتراق و دود را تشخیص دهد. هزینه پایین و یک مدار ساده دارد.و عمدتا برای تشخیص نشت گاز در محیط های خانگی استفاده می شود.

I. خلاصه ی اساسی

مدل: MQ-D1

اصل سنجش: سنسور گاز نیمه هادی اکسید فلزی (MOS) ، مقاومت با افزایش غلظت گاز قابل احتراق کاهش می یابد و یک سیگنال ولتاژ آنالوگ را تولید می کند

بسته بندی: جعبه فلزی تا بسته بندی، 4 پین (پین سیم گرمکن 2 + پین الکترود سیگنال 2)

موقعیت مرکزی: تشخیص گاز قابل احتراق طیف گسترده ای با قدرت پایین، در مقایسه با MQ-2 و MQ-4 سنتی، با مصرف انرژی کمتر و اندازه کوچکتر

II. گاز شناسایی شده و محدوده

1گازهای قابل تشخیص (نوع طیف گسترده)

گاز طبیعی (میتان CH4) ، گاز، گاز نفتی مایع (LPG) ، هیدروژن، مونوکسید کربن (CO) ، استیتلین، بخار بنزین / کروزین، آلکان ها، دود، بخار سوخت آلی

2محدوده اندازه گیری

500 ppm ~ 10000 ppm (0.05٪ ~ 1٪) ، حساسیت مطلوب برای متان

استاندارد کالیبراسیون: 0.3٪ (3000 ppm) متان

III. پارامترهای الکتریکی کامل (ورق مشخصات اصلی کارخانه)

1پارامترهای برق و گرمایش

ولتاژ گرمایش VH: 6.0V DC

ولتاژ کاری حلقه Vc: ≤ 24V DC

مقاومت بار استاندارد RL = 51Ω

مصرف انرژی گرمایش: طراحی کم مصرف، بسیار کمتر از سنسورهای معمولی سری MQ

2مشخصات الکتریکی حسگر گاز

ولتاژ خروجی هوای تمیز: V0 = 0.7 ~ 1.6 V

ولتاژ خروجی گاز کالیبراسیون شده (0.3٪ متان): V1 ≥ 2.5 V

زمان پاسخ (T90): ≤ 30 s (گاز به خروجی پایدار می رسد)

زمان بازیابی: ≤ 60 s (از گاز خارج شدن و بازگشت به سطح پایه)

3محیط کار

دمای عملیاتی: -10°C ️ +45°C

دمای ذخیره سازی: -20°C ️ +50°C

رطوبت محیطی: ≤ 90% RH (بدون تهویه)

فشار جوی: 650 ~ 800 mmHg

ثبات طولانی مدت: چرخه کار مداوم 24 ساعته، تغییر ولتاژ پایه ** ± 15% در **

4تعريف پيين (4-پين همه جانبه)

1، 2 پین: سیم گرمایش (VH) (بدون قطب)

3، 4 پین: پایانه های سیگنال (Vc/RL) (در هر دو سر حسگر گاز)

IV. ویژگی های اصلی محصول

مصرف انرژی کم: طراحی ویژه گرمایش کم مصرف برای سری D، مناسب برای دستگاه های باتری و قابل حمل

حساسیت بالا: واکنش خوب به متان، گاز مایع، گاز، دود و بخار سوخت آلی

ثبات طولانی مدت عالی، طول عمر طولانی و مقاومت خوب در برابر دخالت محیط زیست

مدار محیطی ساده، فقط نیاز به منبع برق گرمایش + نمونه گیری تقسیم کننده ولتاژ، ADC تک تراشه به طور مستقیم می خواند

هزینه پایین، مناسب برای تولید انبوه لوازم خانگی بزرگ

نیاز به پیش گرم کردن (پیش گرم کردن اولیه با روشن شدن ≥ 5 دقیقه برای اندازه گیری پایدار)

V. کاربردهای اصلی و سناریوهای کاربرد

1کاربرد اصلی

هشدار نشت گاز خانگی (گاز طبیعی، گاز مایع، تشخیص نشت گاز شهری)

2گسترش در تمام سناریوها

امنیت خانگی: تشخیص نشت گاز آشپزخانه، نظارت بر نشت گاز برای بخاری های آب گاز / اجاق های دیواری

صنعت و غیرنظامی: بازرسی نشت گاز قابل احتراق در مقیاس کوچک، تشخیص نشت گاز در خط لوله

نظارت بر محیط زیست: تشخیص بیش از حد گازهای قابل احتراق، دود و بخار قابل احتراق در محیط داخلی

یکپارچه سازی دستگاه های کوچک: حفاظت از ایمنی اجاق گاز، ماژول ایمنی گاز برای تجهیزات خشک کردن / گرمایش

تجهیزات ساده: آشکارساز گاز قابل حمل، نظارت بر گاز های قابل احتراق گاراژ / زیرزمین، آژیر دود ساده

مشخصات:
