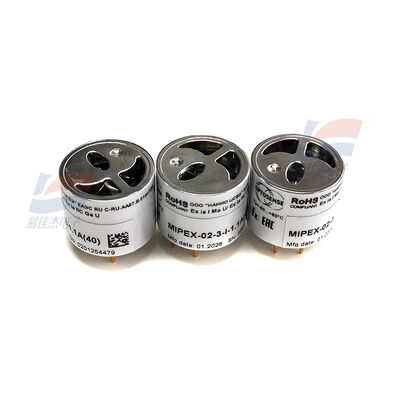

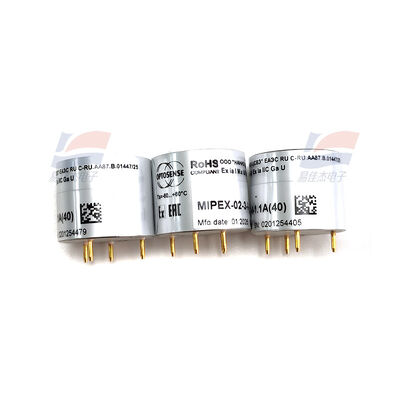

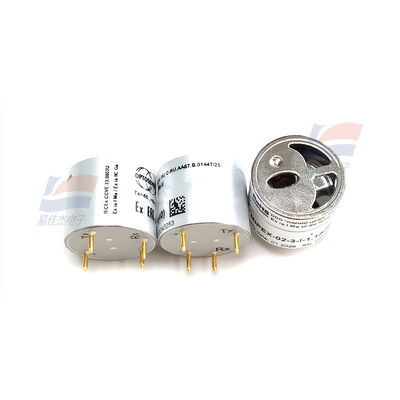

YJJ Mipex-02-3-I-1-1A (40) NDIR حسگر گاز نوری مادون قرمز غیر پراکنده برای معادن زغال سنگ

توضیحات محصول:

YJJ Mipex-02-3-I-1-1A (40) سنسور گاز نوری مادون قرمز غیر پراکنده NDIR برای معادن زغال سنگ

ویژگی ها:

اصل سنجش: سنسور گاز نوری مادون قرمز غیر پراکنده NDIR (مخصوص متان CH₄)

رمزگشایی پسوند مدل

02: سری پایه MIPEX-02 (مادون قرمز کوچک کم مصرف)

3: پوسته فلزی فولاد ضد زنگ (ساختار ضد انفجار)

I: ضد انفجار معدن کلاس I (ضد انفجار کلاس I برای معادن زیرزمینی زغال سنگ)

1: مشخصات محدوده اندازه گیری

1A: نسخه سخت افزار، تعریف پین، پیکربندی سفت افزار

(40): محدوده 0 - 40% حجمی متان (CH₄)، نسخه اختصاصی با محدوده بالا برای معادن زغال سنگ

I. نمای کلی

تشخیص گاز: متان CH₄ (گاز طبیعی، گاز معدن)، مقاومت بالا در برابر تداخل متقاطع با هیدروکربن ها

درجه ضد انفجار: Ex ia I Ma (ضد انفجار ذاتی زیرزمینی معدن (منطقه 0 قابل استفاده)، بالاترین درجه ضد انفجار انحصاری معادن)

ساختار: سیلندر میکرو Φ20 میلی متر، پین های پلاگ مستقیم 4 پین، محفظه گاز فولاد ضد زنگ کاملاً مهر و موم شده، منبع نور مادون قرمز داخلی + آشکارساز + MCU، مجهز به جبران دما

موقعیت یابی هسته: سنسور متان مادون قرمز با محدوده بالا، کم مصرف برای گاز معدن زغال سنگ و گاز طبیعی، جایگزین نوع احتراق کاتالیزوری، مقاوم در برابر مسمومیت، با عمر بسیار طولانی، و بدون مشکل خرابی کمبود اکسیژن

II. تفسیر کامل کد مدل به صورت متن ساده

MIPEX-02 - 3 - I - 1 - 1A (40)

سری پایه پوسته درجه ضد انفجار محدوده تنظیم نسخه سخت افزار محدوده نهایی

02: متان مادون قرمز NDIR 3 = فولاد ضد زنگ I = کلاس I معدن زغال سنگ 1 = محدوده بزرگ 1A = سفت افزار (40) = 0 - 40% حجمی CH₄

III. پارامترهای اندازه گیری اصلی (مشخصات کارخانه اصلی)

1. محدوده و دقت

گاز اندازه گیری شده: متان CH₄ (گاز)

محدوده اندازه گیری: 0 - 40% حجمی (40) (محدوده انحصاری)

دقت اندازه گیری: ±0.2% حجمی (0 - 5%)؛ ± 1.5% محدوده کامل (محدوده کامل)

وضوح: 0.01% حجمی

خطی بودن: <1% FS، کالیبراسیون خطی کارخانه داخلی

تداخل متقاطع: تداخل کم با اتان، پروپان و غیره آلکان ها، گزینش پذیری بالا و انحصاری برای متان

2. پاسخ و پیش گرمایش

زمان پیش گرمایش: ≤120 ثانیه (پایداری پس از روشن شدن)

زمان پاسخ T90: ≤5 ثانیه (بدون فیلتر گرد و غبار)؛ ≤15 ثانیه (با فیلتر گرد و غبار)؛ ≤8 ثانیه

زمان بازیابی: ≤8 ثانیه

روند طولانی مدت: <0.5% FS / سال

IV. پارامترهای الکتریکی کامل

1. مصرف برق (مصرف برق فوق العاده کم، منبع تغذیه باتری ترجیح داده می شود)

ولتاژ کاری: 3.0 - 4.5 ولت DC (معمولاً 3.3 ولت)

جریان کاری متوسط: <0.5 میلی آمپر

مصرف برق کلی: <1.5 میلی وات (کمترین مصرف برق سنسور مادون قرمز در صنعت)

مصرف برق در حالت خواب: سطح میکرو آمپر

2. خروجی سیگنال

رابط ارتباطی: UART تمام دیجیتال (پورت سریال TTL)

نرخ باود: پیش فرض 9600 بیت بر ثانیه

قالب داده: 8N1 (8 بیت داده، 1 بیت توقف، بدون برابری)

داخلی: جبران دما، جبران فشار اتمسفر، ذخیره سازی کالیبراسیون داده، خروجی مستقیم مقدار غلظت، بدون نیاز به تبدیل الگوریتم خارجی

3. پارامترهای محیط کاری

دمای کاری: -40℃ ～ +60℃ (نسخه معدن دمای گسترده کلاس I)

رطوبت محیط: 0 - 98% RH (بدون میعان)

فشار اتمسفر: 80 - 120 کیلو پاسکال

درجه حفاظت: IP54، ضد گرد و غبار و پاشش آب، محفظه گاز داخلی ضد آب بخار

دمای ذخیره سازی: -55℃ ～ +60℃

V. ابعاد و ساختار فیزیکی

ابعاد شکل: Φ20.3 میلی متر × 16.6 میلی متر (بدون احتساب پین ها)

پوسته: فولاد ضد زنگ 304 (مشخصات مدل 3)، پوسته ضد انفجار قوی، مقاوم در برابر ضربه، مناسب برای معدن

وزن: 16.6 گرم (نسخه فولاد ضد زنگ)

پین ها: پین های فلزی استاندارد 4 پین مستقیم، لحیم کاری مستقیم PCB

عمر طراحی: ≥10 سال (اپتیک مادون قرمز بدون مواد مصرفی، بدون مسمومیت کاتالیزوری و تخریب)

VI. گواهینامه ایمنی انفجار (صلاحیت اصلی برای استفاده در معدن)

استاندارد انفجار: Ex ia I Ma (کلاس I معدن IEC 60079، ایمنی ذاتی، بالاترین درجه حفاظت انفجار، قابل استفاده در منطقه 0 معدن)

قابل اجرا: معادن زیرزمینی زغال سنگ، محیط های خطرناک متان، بدون جرقه الکتریکی، بدون خطر انفجار

معایب سنسورهای احتراق کاتالیزوری: عدم ترس از مسمومیت سیلیکونی، عدم ترس از تاثیر غلظت بالای گاز، عدم خرابی به دلیل کمبود اکسیژن

VII. مزایای اصلی محصول

محدوده بزرگ انحصاری (40): 0 - 40% حجمی، پوشش دهنده تمام فواصل خطرناک گاز معدن (حد پایین انفجار 5% حجمی)

بالاترین حفاظت انفجار معدنی: Ex ia I Ma، تنها راه حل سنسور متان مادون قرمز زیرزمینی معدن مطابق

مصرف برق بسیار کم <1.5 میلی وات، سازگار با تجهیزات قابل حمل با باتری، نظارت بی سیم

مزیت اصل نوری: عمر 10 ساله، بدون مسمومیت کاتالیزوری، پایداری بالا، انحراف دمایی بسیار کم

جبران کامل داخلی: جبران داخلی دما و فشار اتمسفر، کالیبراسیون کارخانه، خواندن مستقیم غلظت توسط تراشه

پوسته قوی فولاد ضد زنگ، ضد گرد و غبار، رطوبت، محیط خشن زیرزمینی

خروجی دیجیتال UART، مدار بسیار ساده، بدون مدار شرطی سازی سیگنال خارجی

VIII. کاربردهای اصلی و سناریوهای کاربردی

1. کاربرد اصلی نظارت بر غلظت متان در زیرزمین معادن زغال سنگ، تشخیص نشت در محدوده وسیع گاز طبیعی، هشدار اولیه ایمنی معدن

2. بخش بندی کاربرد

صنعت زغال سنگ و معدن (غالب)

دستگاه بازرسی گاز زیرزمینی، آشکارساز گاز قابل حمل

سنسور گاز ثابت، ایستگاه فرعی نظارت ایمنی معدن، نظارت آنلاین گاز در تونل ها

هشدار تجاوز از حد گاز در جبهه استخراج زغال سنگ، جبهه حفاری، تونل، منطقه بسته

صنعت نفت و گاز

خط لوله گاز طبیعی دوربرد، نظارت بر نشت در مقیاس بزرگ ایستگاه

تشخیص غلظت بالای متان در میادین نفتی، پالایشگاه ها و مناطق کارخانه های شیمیایی

تجهیزات امنیتی صنعتی

آشکارساز گاز قابل اشتعال ثابت، آنالایزر گاز صنعتی

نظارت بر متان محلول در روغن ترانسفورماتور (خطاهای روغن و گاز)

دستگاه های قابل حمل / بی سیم

آشکارساز دستی با باتری کم مصرف، گره نظارت گاز بی سیم IoT
