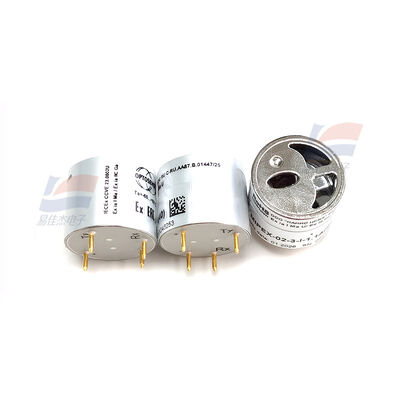

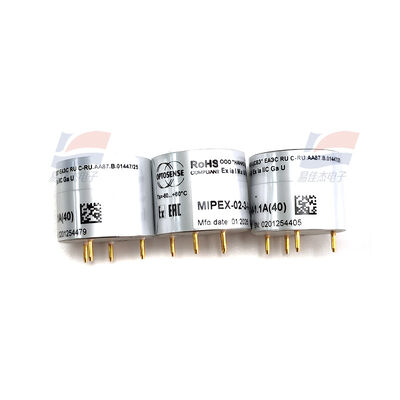

YJJ MIPEX-02-1-II-1.1A (21) سنسور گاز نوری مادون قرمز NDIR غیر پراکنده با قدرت کم برای انرژی نفت و گاز

توضیحات محصول:

YJJ MIPEX-02-1-II-1.1A (21) سنسور گاز نوری مادون قرمز NDIR غیر پراکنده با قدرت کم برای انرژی نفت و گاز

ویژگی ها:

اصول سنجش: نوری مادون قرمز غیر پراکنده NDIR (خصوصی برای متان CH4، بدون مسمومیت شیمیایی، طول عمر طولانی)

جداسازی کامل کد مدل (بر اساس قوانین اصلی کارخانه) متن ساده

MIPEX-02 - 1 - II - 1.1A (21)

سری پایه خانه ضد انفجار درجه بندی فرم ویئر نسخه اختصاصی محدوده

02: حسگر متان کم مصرف مادون قرمز کوچک

1: **شکل شماره 1: فلز فولاد ضد زنگ

II: ** کلاس II ضد انفجار (محاصره ضد انفجار صنعتی زمینی، غیر معدن) Ex ia IIC Ga**

1.1A: مدار سخت افزاری، تعریف پین، کالیبراسیون کارخانه نسخه نرم افزار

(21): ** محدوده 0 تا 21% متان VOL CH4**

گاز شناسایی شده: متان CH4 (گاز طبیعی، بیوگاز، گاز لوله) ، انتخاب پذیری بالا، مقاومت در برابر تداخل متقابل اتان / پروپان

ساختار: ورودی مستقیم 4Pin، اتاق گاز مادون قرمز کاملاً بسته شده، منبع نور داخلی + آشکارگر + MCU، جبران کامل دما / فشار جوی، کالیبراسیون کارخانه

II. پارامترهای اصلی اندازه گیری (مورد اصلی کارخانه 25 درجه سانتیگراد)

1. محدوده و دقت

محدوده اندازه گیری: 0 ~ 21% متان VOL (CH4) (پایوند (21)

دقت اندازه گیری: ±0.2٪ VOL (0 ~ 5٪ Interval) ؛ ≤ 1.5% FS (Full Range)

رزولوشن: 0.01% VOL

خطی بودن: <1% FS

تداخل متقابل: حداقل تداخل با مخلوط های هیدروکربن، CO، بخار آب، متان

2ویژگی های پاسخ

زمان گرم کردن قبل از روشن شدن: ≤ 120s (2 دقیقه)

زمان پاسخ T90: ≤ 5s (بدون فیلتر گرد و غبار) ؛ ≤ 15s (با فیلتر گرد و غبار)

زمان بازیابی: ≤ 8s

حرکت سالانه: <0.5٪ FS / سال، ثبات طولانی مدت عالی

III. پارامترهای الکتریکی کامل

1منبع برق و مصرف برق (استفاده برق بسیار کم، منبع برق باتری ترجیح داده می شود)

ولتاژ کار: 3.0 ~ 4.5 V DC (معمولا 3.3V)

متوسط جریان عملیاتی: <0.5 mA

کل مصرف برق: <1.5 mW (محور مصرف انرژی بسیار کم سری MIPEX-02)

مصرف برق ایستاتیک خواب: سطح μA

2. خروجی سیگنال

رابط ارتباطی: UART دیجیتال (TTL Serial Port)

پارامترهای پورت سریال: نرخ باد 9600 bps، فرمت 8N1 (8 بیت داده، 1 بیت توقف، بدون برابری)

عملکرد داخلی: جبران دما، جبران فشار جوی، ذخیره سازی داده های کالیبراسیون کارخانه، خروجی مستقیم پورت سریال از ارزش غلظت واقعی،نیازی به تبدیل الگوریتم خارجی نیست

3پارامترهای محیط زیست

دمای کار: -40°C +60°C دمای وسیع درجه صنعتی

رطوبت محیطی: 0 ~ 98٪ RH (بدون تهویه)

فشار جوی: 80 ~ 120 kPa

درجه حفاظت: IP54، ضد گرد و غبار، ضد پاشی بخار آب

دمای ذخیره سازی: -55°C +60°C

IV. درجه بندی ضد انفجار (نخست متفاوت از مدل معدن زغال سنگ قبلی شما)

گواهینامه انفجاری: Ex ia IIC Ga (دستگاه II زمین صنعتی در واقع امن و ضد انفجاری)

کاربرد انفجار: کارخانه، نفت و گاز، مواد شیمیایی، مناطق خطرناکی در فضای باز (0 منطقه عمومی)

تمایز با مدل قبلی تان:

I = کلاس I معدن زغال سنگ زیرزمینی ویژه (Ex ia I Ma)

II = زمین کلاس II محیط صنعتی قابل احتراق و انفجاری (Ex ia IIC Ga) ، می تواند در مواد شیمیایی، نفت و گاز، ایستگاه های گاز طبیعی استفاده شود

V. ابعاد فیزیکی و پارامترهای ساختاری

ابعاد کلی: Φ20.3 mm × 16.6 mm (به استثنای پین ها)

مواد پوسته: پوسته شماره 1 مشخصات = 304 پوسته فلزی فولاد ضد زنگ، قوی، مقاوم به ضربه، ضد گرد و غبار، ضد رطوبت

وزن: 16.6 گرم (نسخه شیل فولاد ضد زنگ)

پین: 4Pin Gold Plated Straight Insert Pins، PCB Directly Welded Design service life: ≥ 10 سال (اپتیک های مادون قرمز بدون کاتالیزور و کاهش مسمومیت،بسیار طولانی تر از سنسورهای احتراق کاتالیتیک)

مزایای اصلی محصول

محدوده گسترده 0 - 21% VOL: کل محدوده انفجار گاز طبیعی را پوشش می دهد (حد پایین انفجار متان 5 VOL، حد بالا 15 VOL) ، سازگار با نظارت بر نشت بیش از محدوده

ضد انفجار صنعتی سطح بالا Ex ia IIC Ga: ضد انفجار منطقه Ground 0، سازگار برای استفاده در ایستگاه های شیمیایی / نفت و بنزین

مصرف انرژی بسیار کم < 1.5 mW، کاملا با تجهیزات قابل حمل و بی سیم نظارت بر اینترنت اشیا با باتری سازگار است

اصل نوری NDIR: هیچ مسمومیت سیلیکون، هیچ آسیب ضربه با غلظت بالا، هیچ شکست کمبود اکسیژن، طول عمر 10 ساله

تعویض کامل داخلی + کالیبراسیون کارخانه، یک تراشه به طور مستقیم پورت سریال را مطالعه می کند غلظت، مدارهای محیطی بسیار ساده هستند

خانه فولاد ضد زنگ، مقاوم در برابر گرد و غبار، رطوبت و شرایط سخت صنعتی

VII. کاربردهای اصلی و سناریوهای کاربرد

برنامه اصلی

نظارت بر نشت گسترده گاز طبیعی صنعتی زمینی (متان) ، شناسایی ایمنی گاز، نظارت بر گاز شیمیایی گاز و نفت

زمینه های درخواست زیر تقسیم شده

صنعت انرژی نفت و گاز (قوه اصلی)

خط لوله های طولانی مدت گاز طبیعی، ایستگاه های دروازه، ایستگاه های تنظیم فشار، ایستگاه های میدان برای نظارت بر نشت

میدان نفتی، پالایشگاه و کارخانه های شیمیایی، تشخیص بیش از حد متان در اتاق های دیگ گاز

کنترل ایمنی خط لوله گاز شهری، ایستگاه های بنزین شهری

امنیت صنعتی

دستگاه تشخیص گاز قابل احتراق ثابت، تحلیلگر آنلاین گاز صنعتی

کارگاه شیمیایی، کارخانه ضد انفجار، نظارت بر غلظت متان در فضاهای محدود

دستگاه های قابل حمل / IoT

دستگاه گازی قابل حمل با باتری، ابزار بازرسی دستی

گره کنترل بی سیم گاز مصرف کم برق، سنسور IoT LoRa/NB-IoT

سناریوهای دیگر

نظارت بر متان در ایستگاه های بیوگاز، مخازن آناروبی دستگاه های تصفیه فاضلاب

کتل ها، ژنراتورهای گاز، کوره های صنعتی حفاظت از ایمنی گاز
