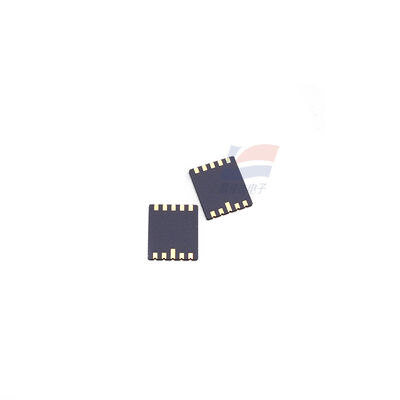

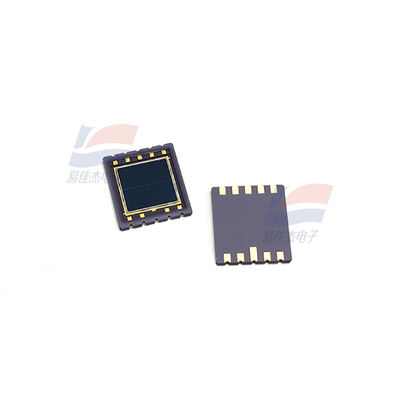

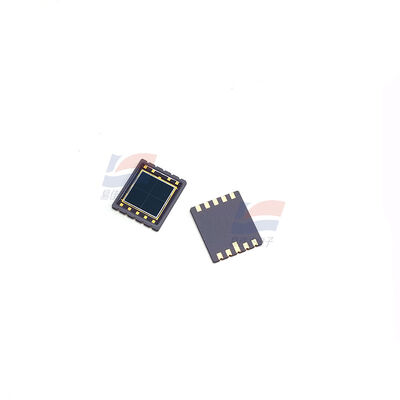

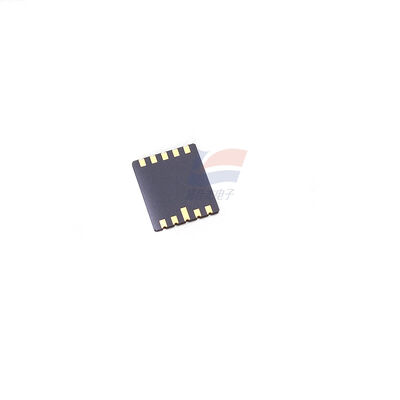

دیود نوری سیلیکونی PIN مدل YJJ S5981 با ابعاد ۱۰×۱۰ میلی‌متر برای تشخیص فروسرخ نزدیک

توضیحات محصول:

YJJ S5981 سیلیکون پین فوتودیود، 10 × 10mm، برای تشخیص نزدیک مادون قرمز

ویژگی ها:

S5981 سیلیکون PIN Photodiode، به ویژه برای برنامه های نصب سطح (SMD) طراحی شده است، عمدتا برای سناریوهای دقیق نوری مانند کالیبراسیون محور نوری، تشخیص موقعیت،و تراز لیزر.
S5981 فوتودیود
1پارامترهای کلیدی (Ta = 25°C)
مدل: S5981
نوع: فوتودیود سیلیکون PIN 4 کادرنت
ناحیه حساس به نور: 10 × 10 mm (در تمام چهارچوب ها برابر است، 5 × 5 mm در هر چهارچوب)
پاسخ طیف: 320 - 1100 نانومتر (از ماوراء بنفش تا مادون قرمز نزدیک)
شرکت هاماتسو فوتونیک
طول موج اوج: 960 nm
ضریب پاسخ: 0.72 A/W @ 960 nm
جریان تاریک: ≤ 4 nA (@ VR = 10V)
ظرفیت در نقطه اتصال: 35 pF (@ VR = 10V، f = 1 MHz)
فرکانس قطع: 20 مگاهرتز
قدرت معادل سر و صدا: 1.9 × 10-14 W/Hz1/2
بسته بندی: SMD سرامیکی، ضخامت 1.26 میلی متر
دمای کار: -40°C ~ +85°C
دمای نگهداری: -40°C ~ +100°C
ویژگی ها: تقسیم چهار قطب، منطقه بزرگ حساس به عکس، SMD بسیار نازک، سولدر بازپرداخت بدون سرب
2ساختار و پین ها
ساختار چهار ربع: سطح روشن شده به چهار ربع مستقل (A / B / C / D) تقسیم می شود که هر کدام قادر به تولید فتوکرنت هستند
پین: 5 در کل (4 مسیر سیگنال + 1 ترمینال مشترک) ، پشتیبانی از SMD رفلود پمپ
مزایا: تشخیص همزمان شدت نور و موقعیت نقطه نور، بدون نیاز به اسکن مکانیکی
3کاربرد های معمول
کالیبراسیون محور نوری لیزر / تراز
موقعیت و نظارت بر انحراف برای تجهیزات علامت گذاری لیزر، جوش و برش
سیستم عامل نوری، تلسکوپ، رادار لیزر محور نوری اصلاح حلقه بسته
تشخیص موقعیت حساس (PSD جایگزین)
اندازه گیری انحراف مرکز نقطه نور، تشخیص انحراف زاویه
دید رباتیک، تراز قطعه کار، حس دقیق جابجایی
نظارت بر قدرت لیزر / انرژی
تشخیص قدرت لیزر 905nm/980nm/1064nm در زمان واقعی
نظارت بر شدت نور برای ارتباطات فیبر نوری، تجهیزات پزشکی لیزر
ابزار اندازه گیری نوری
تشخیص طیف گسترده برای اسپکتروفوتومترها، رنگ سنجها، رادیومترها
نظارت بر نور محیط زیست، کنترل نوردهی دوربین های صنعتی
اتوماسیون خودرو / صنعتی
رادار لیزر خودرو (LiDAR) دریافت، سنسور اجتناب از موانع
ناوبری و موقعیت گذاری وسایل نقلیه هدایت شده خودکار (AGV)
