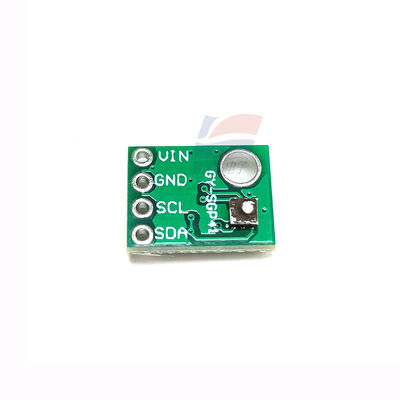

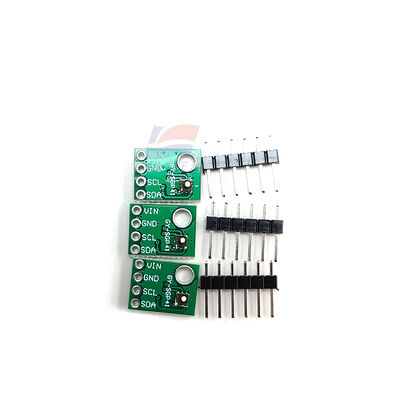

YJJ GY-SGP41 VOC + NOx ماژول کیفیت هوا برای خانه های هوشمند و دستگاه های IoT

توضیحات محصول:

ماژول کیفیت هوا YJJ GY-SGP41 VOC + NOₓ برای خانه های هوشمند و دستگاه های اینترنت اشیا

ویژگی ها:

I. پارامترهای هسته (بر اساس تراشه SGP41 + برد ماژول GY)

1. تشخیص شی و خروجی

گازهای شناسایی شده: VOC (ترکیبات آلی فرار)، NOₓ (اکسیدهای نیتروژن)

خروجی الگوریتم: VOC Index 1-500، NOₓ Index 0-500. eCO2 (CO2 معادل) قابل محاسبه است

محدوده اندازه گیری VOC: 0-10000ppb (معمولی 500-10000ppb)

NOₓ محدوده اندازه گیری: 0-10000ppb

وضوح: 1ppb (سیگنال اصلی 16 بیت)

2. پاسخ و دقت

زمان پاسخگویی VOC T90: <10 ثانیه

NOₓ زمان پاسخ T90: <250 ثانیه

دقت (شرایط استاندارد): VOC ± 15%؛ NOₓ ± 50ppb

پایداری طولانی مدت: <2٪ در ماه (ضد آلودگی، رانش کم)

3. مشخصات الکتریکی (ماژول)

ولتاژ منبع تغذیه: DC 3.3V / 5V (سازگار)؛ پردازنده 1.8 ولت LDO SGP41 را تامین می کند

جریان عملیاتی: ≈40 میلی آمپر (پیک)؛ معمولی 3 میلی آمپر @3.3V

جریان آماده به کار: ≈0.1 μA

رابط ارتباطی: I2C (حالت استاندارد، 100 کیلوهرتز)، آدرس 7 بیتی 0x59

4. محیطی و فیزیکی

دمای عملیاتی: -30℃ ~ +70℃ (درجه صنعتی)

رطوبت: 0٪ - 90٪ RH (بدون تراکم)

دمای نگهداری: 5℃–30℃

اندازه ماژول: 13 میلی متر × 10.5 میلی متر × 2 میلی متر (شامل هدر پین)

بسته تراشه: DFN 2.44×2.44×0.85 میلی متر

II. ویژگی های کلیدی

ادغام گاز دوگانه: تک تراشه به طور همزمان VOC + NOₓ را اندازه گیری می کند، شاخص استاندارد شده را تولید می کند، نیازی به کالیبراسیون پیچیده ندارد.

الگوریتم بالغ: الگوریتم داخلی Sensirion Gas Index، مقاوم در برابر تداخل الکل، عطر و غیره، پایدار طولانی مدت.

مصرف انرژی کم دمای گسترده: از 30- تا 70+ در دسترس است، مناسب برای دستگاه های اینترنت اشیا با باتری.

Plug-and-play: خروجی مستقیم I2C با مقدار دیجیتال، سازگار با 3.3V/5V، بدون نیاز به مدارهای جانبی.

eCO2 قابل ارتقا: شاخص VOC را به CO2 معادل تبدیل کنید، الزامات نظارت جامع کیفیت هوای داخلی (IAQ) را برآورده کنید.

III. برنامه های کاربردی اصلی

1. پایش کیفیت هوای داخل ساختمان (هسته)

خانه هوشمند: تصفیه کننده هوا، سیستم هوای تازه، تهویه مطبوع هوشمند (تنظیم سرعت اتوماتیک / شروع / توقف)

دفتر / کلاس درس: نظارت بر زمان واقعی VOC (فرمالدئید، بنزن) + NOₓ (دود، اگزوز)

اتاق خواب / اتاق کودک: هشدار اولیه در مورد بو، گازهای مضر، تضمین سلامتی

2. کنترل خانوار و ریسک

آشپزخانه: (NOₓ/ به طور خودکار شروع می شود)

حمام: نظارت بر بو (VOC)، اگزوز اتوماتیک

تهویه هوا / هوای تازه: تنظیم خودکار حجم هوا با توجه به شاخص IAQ، صرفه جویی در انرژی

3. صنعتی و اینترنت اشیا

کارخانه / انبار کوچک: نظارت بر نشت مواد شیمیایی فرار، رنگ آمیزی گازهای خروجی

آشکارساز قابل حمل: قلم کیفیت هوای دستی، پایانه نظارت بر محیط زیست

گره اینترنت اشیا: میکرو ایستگاه شهری، سیستم اتوماسیون ساختمان (BA).
