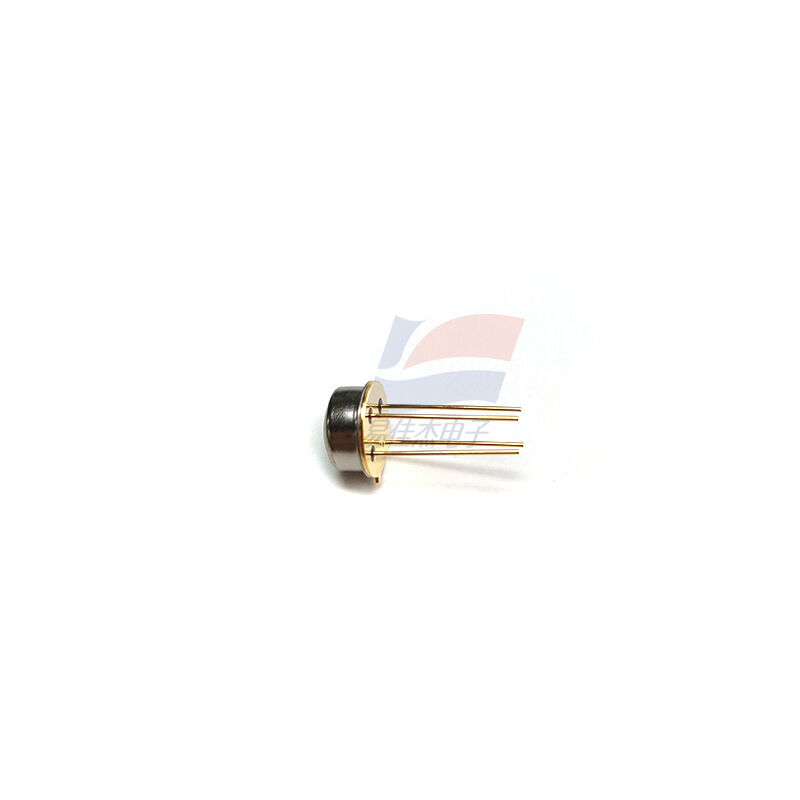

YJJ MRT313 MRT511 حسگر اندازه گیری دمای مادون قرمز ترموپیل MEMS

توضیحات محصول:

سنسور اندازه‌گیری دما YJJ MRT313 MRT511 MEMS Thermopile مادون قرمز

ویژگی ها:

I. پارامترهای اصلی (مقادیر معمولی در 25 درجه سانتی گراد)

اندازه تراشه: 1.1 × 1.1 میلی متر

زاویه دید: 95 درجه (> 50 درصد انرژی)

مقاومت حرارتی: 90 ± 30 کیلو اهم

میزان پاسخگویی: 160 ± 40 V/W (500K بدنه سیاه)

ولتاژ نویز: 38 nV/√Hz

نرخ تشخیص: 1.5 × 108 سانتی متر·√Hz/W

ثابت زمانی: ≤ 13 ms (پاسخ سریع)

مقاومت NTC: 1 ± 100 کیلو اهم (25 درجه سانتیگراد)

مقدار β NTC: 1 ± 3950٪ (25/50 درجه سانتیگراد)

محدوده دمای کارکرد: -30 تا +125 درجه سانتیگراد

محدوده اندازه گیری دما: -20 درجه سانتیگراد تا +500 درجه سانتیگراد (هدف)

II. اصل کار

بر اساس اثر Seebeck، صدها ترموکوپل به صورت سری برای دریافت تابش مادون قرمز از هدف (8 تا 14 میکرومتر) وصل شده و اختلاف دما به خروجی ولتاژ تبدیل می‌شود. یک NTC داخلی برای جبران دمای محیطی برای دستیابی به اندازه‌گیری دمای غیر تماسی و استاتیکی/دینامیک (متفاوت از پیروالکتریک که فقط تغییرات دینامیکی را اندازه‌گیری می‌کند) استفاده می‌شود.

III. برنامه های کاربردی اصلی

اندازه گیری دمای پزشکی: دماسنج های پیشانی، دماسنج های گوش (با دقت بالا برای بدن انسان 32 تا 42 درجه سانتی گراد)

کنترل لوازم خانگی: هودهای برد (روشن شدن با دمای بالا روی اجاق گاز)، تهویه مطبوع، اجاق های مایکروویو، نظارت بر دمای اجاق گاز

اندازه گیری دمای صنعتی: اندازه گیری دمای بدون تماس در خطوط تولید، حفاظت از گرمای بیش از حد تجهیزات

تشخیص حضور انسان: روشنایی هوشمند، امنیت، درب های اتوماتیک (بدن ساکن انسان نیز قابل تشخیص است)

مشخصات:
