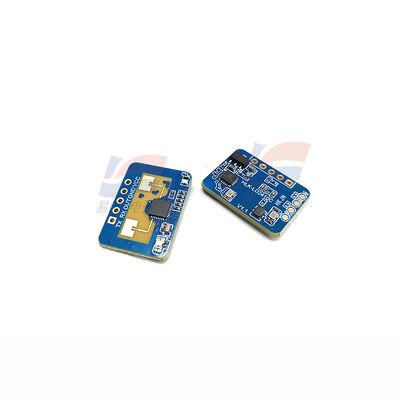

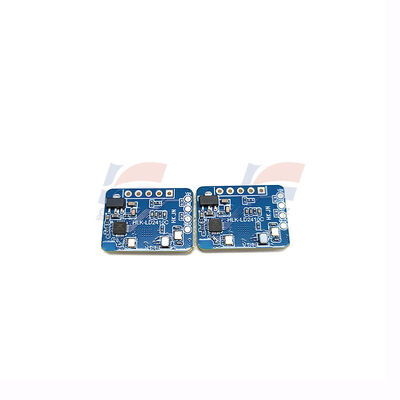

YJJ LD2410C 24G دارای سنسور هوشمند با عملکرد بلوتوث ماژول رادار القایی

توضیحات محصول:

YJJ LD2410C 24G دارای سنسور هوشمند با عملکرد بلوتوث ماژول رادار القایی

ویژگی ها:

I. پارامترهای اصلی

پارامترهای فرکانس رادیویی

فرکانس کاری: 24 - 24.25 گیگاهرتز، موج پیوسته مدوله شده با فرکانس FMCW، پهنای باند 250 مگاهرتز (دارای گواهینامه CE/FCC)

معماری آنتن: 1 انتقال 1 دریافت (1T1R)

عملکرد تشخیص

انسان ساکن (نشسته / خواب، حداقل حرکت تنفس): 0.75 - 6 متر

حرکت انسان: حداکثر فاصله 8 متر

زاویه تشخیص: افقی ± 60 درجه (120 درجه زاویه باز)، فاصله اندازه گیری مرحله 0.75 متر قابل تنظیم

مشخصات برق

منبع تغذیه: 5 ولت DC، جریان عملیاتی ≈ 79 میلی آمپر، توصیه منبع تغذیه ≥ 200 میلی آمپر

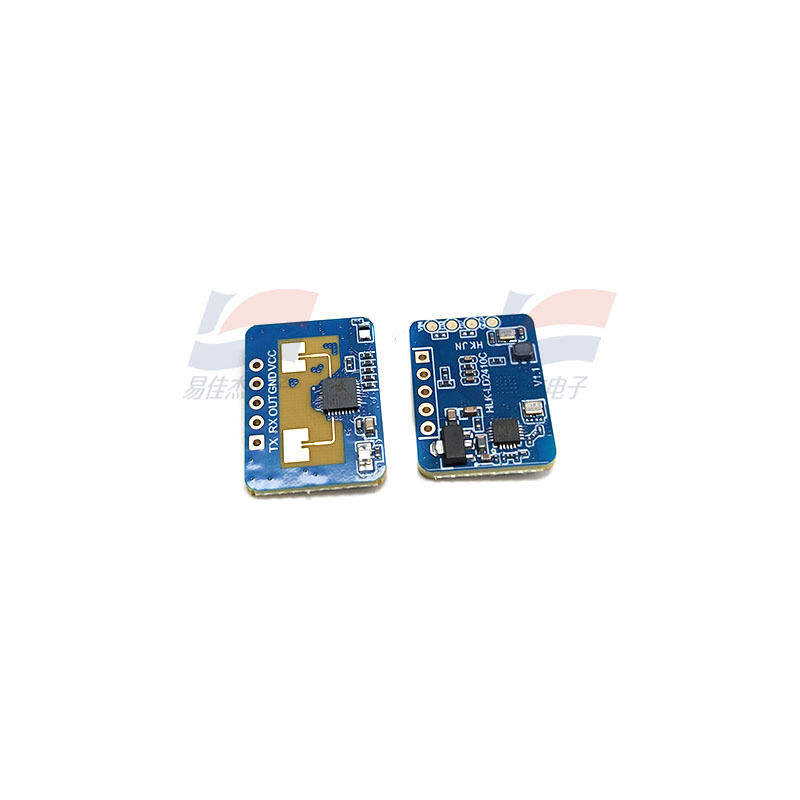

پین ها (هدر پین استاندارد 2.54 میلی متری 5 پین: VCC/GND/OUT/RX/TX)

خروجی: خروجی سطح 3.3 ولت، حضور = زیاد، عدم حضور = کم (تعداد سوئیچینگ)

TX/RX: پورت سریال 3.3 ولت TTL، نرخ باود پیش‌فرض 256000، پروتکل ASCII، فاصله خروجی / وضعیت حضور

محدوده دمای عملیاتی: -40 درجه سانتیگراد - +85 درجه سانتیگراد، مقاوم در برابر دماهای بالا و پایین

اندازه: 16 × 22 میلی متر (نوع نصب سطح فشرده، برتر از مدل باریک LD2410B) عملکردهای اضافی

تشخیص سنسور نور داخلی + اشکال زدایی بلوتوث، برنامه تلفن همراه "HLKRadarTools" برای تنظیم حساسیت بی سیم، تنظیم تاخیر، محدوده تشخیص و ارتقاء سیستم عامل OTA

II. ویژگی های محصول (در مقایسه با PIR مادون قرمز)

قابلیت تشخیص انسان ساکن: حتی اگر فردی با تنفس خفیف قفسه سینه ثابت نشسته یا خوابیده باشد، می توان آن را تشخیص داد. PIR فقط حرکت را تشخیص می دهد و ممکن است به اشتباه چراغ را خاموش کند.

نفوذپذیری: می تواند به پلاستیک، اکریلیک و تخته های چوبی نازک نفوذ کند، بدون اینکه تحت تأثیر تاریکی، دود، دما یا پرده قرار گیرد.

محافظت در برابر تحریک کاذب توسط حیوانات کوچک: می تواند به صورت نرم افزاری در برابر تداخل حیوانات کوچک مانند گربه ها و سگ ها محافظت شود.

خروجی دوگانه: مقدار سوئیچ OUT (درایو ساده برای رله ها) + پورت سریال UART (برای MCU/PLC برای جمع آوری داده ها)

III. کاربردهای کاربردی

1. خانه هوشمند (محصول اصلی)

چراغ‌های حسگر انسان، چراغ‌های مسیر مغناطیسی، چراغ‌های ورودی/حمام وقتی مردم می‌آیند روشن می‌شوند و پس از خروج با تاخیر خاموش می‌شوند.

دستگاه های تهویه مطبوع، واحدهای هوای تازه، بخاری های حمام: وقتی کسی حضور دارد روشن شود، در حالت آماده به کار برای صرفه جویی در مصرف انرژی وقتی کسی حضور ندارد خاموش شود.

توالت های هوشمند، چراغ های آینه حمام: شروع و توقف بر اساس حضور انسان

2. اداری / تجاری

دفتر، اتاق جلسات: روشنایی هوشمند، صرفه جویی در انرژی برای زمانی که اتاق خالی است

راهروها، واگن های آسانسور دارای تشخیص هستند، پله های برقی با حضور انسان شروع و توقف می کنند

3. امنیت و کنترل صنعتی

آلارم کابینت / اتاق توزیع برق هنگام ورود کسی، تشخیص حضور انسان در محفظه تجهیزات

کمد، تجهیزات سلف سرویس با تشخیص حضور

یادآوری برای پرسنل ساکن در مناطق ذخیره سازی

4. لوازم خانگی کوچک لوازم جانبی

خشک کن لباس هوشمند، قفسه حوله گرمایش برقی، بخاری با شروع و توقف حسگر انسان

IV. تمایز مدل مشابه

LD2410B: نوع نوار طول 7×35 میلی متر، پارامترها یکسان هستند، اما بسته بندی متفاوت است

LD2412: مدل مسافت طولانی، محدوده تشخیص 10 متر +
