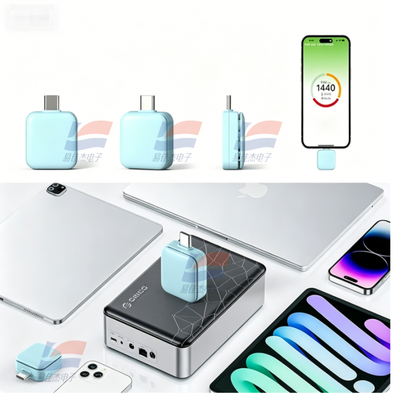

YJJ Mini600-CO2 ماژول سنجه CO2 غیر پراکنده ی غیر پراکنده

توضیحات محصول:

ماژول حسگر CO2 مادون قرمز یکپارچه غیر پراکنده (NDIR) بسیار کوچک YJJ Mini600-CO2

ویژگی ها:

I. موقعیت یابی محصول
Mini600-CO2 یک ماژول سنجش CO2 مادون قرمز غیر پراکنده (NDIR) یکپارچه بسیار کوچک است که با واحد سنجش هسته آشکارساز قابل حمل پلاگین Type-C قبلی شما (MPD-BTIC1) سازگار است. تمرکز آن بر کوچک سازی، مصرف انرژی کم، جبران دما و رطوبت داخلی و کالیبراسیون پایه خودکار ABC داخلی است. این به طور خاص برای دستگاه های دستی، اتصال مستقیم به تلفن های همراه و دستگاه های کوچک اینترنت اشیا طراحی شده است.
II. پارامترهای اصلی کامل (25 ℃، محیط هوای استاندارد 1 اتمسفر)
1. عملکرد تشخیص گاز CO2
اصل تشخیص: روش جذب مادون قرمز با طول موج دو کاناله NDIR
محدوده اندازه گیری: 0 - 6000 ppm
دقت اندازه گیری:
400 - 2000 ppm: ± (30 ppm + 3٪ خواندن)
2000 - 6000 ppm: ± 5% FS
وضوح: 1 ppm
زمان پاسخگویی: T90 ≤ 28 s. T60 ≤12 ثانیه
رانش نقطه صفر: ≤ 15 پی پی ام در سال، اصلاح خودکار خط پایه داخلی ABC (بدون نیاز به کالیبراسیون منظم دستی)
تداخل متقاطع: ضد تداخل قوی در برابر VOC، بخار آب، گرد و غبار و مونوکسید کربن، بدون مسمومیت و خرابی حسگرهای الکتروشیمیایی
2. واحد سنجش دما و رطوبت یکپارچه
محدوده اندازه گیری دما: 0℃~+50℃، دقت اندازه گیری دما ±0.4℃
اندازه گیری رطوبت: 0~99٪ RH، دقت ± 3٪ RH
عملکرد: جبران دما و رطوبت در زمان واقعی برای مقدار غلظت CO2، و می تواند به طور همزمان داده های دما و رطوبت را برای محاسبه سطح آسایش / نقطه شبنم تولید کند.
3. مشخصات برق و ارتباطات
ولتاژ منبع تغذیه: DC 4.8 ~ 5.5 ولت (منبع مستقیم USB 5 ولت نوع C، سازگار با تلفن همراه / پاور بانک / رایانه)
جریان کار: معمولی 52 میلی آمپر؛ جریان خواب آماده به کار ≤1.8 میلی آمپر
رابط خروجی (خروجی دوگانه):
پورت سریال UART TTL: سطح 3.3 ولت، پروتکل استاندارد MODBUS، برای توسعه ثانویه MCU
BLE Bluetooth 5.0 (مشتق شده Mini600-CO2-BT): انتقال بی سیم CO2/دما و رطوبت به برنامه تلفن همراه
فرکانس تازه سازی داده ها: 1 هرتز (خروجی مجموعه کاملی از داده ها در هر ثانیه)
4. ساختار فیزیکی و تحمل محیطی
اندازه: 28 × 28 × 12 میلی متر، ساختار مربع میکرو، می تواند با کانکتور ماده Type-C برای ساخت یک ماژول قابل حمل پلاگین ادغام شود.
محافظت در برابر تهویه: غشای فیلتر تنفسی ضد گرد و غبار و ضد آب PTFE، مسدود کننده گرد و غبار، بخار آب مایع، فقط مولکول های گاز از آن عبور می کنند.
محیط کار: 0℃~50℃، 0~90% RH (بدون تراکم)
محیط ذخیره سازی: -20℃~70℃
عمر مفید: ≥5 سال (منبع نور مادون قرمز فاقد قطعات مصرفی است، بسیار برتر از سنسور CO2 الکتروشیمیایی)
III. اصل کار
منبع نور مادون قرمز نور مادون قرمز مشخصه 4.26μm (باند جذب انحصاری CO2) را ساطع می کند.
مولکول های CO2 در محفظه گاز نور با طول موج خاصی را جذب می کنند، آشکارساز فوتوالکتریک درجه کاهش شدت نور را تشخیص می دهد.
این تراشه دارای الگوریتم‌های داخلی برای تبدیل غلظت CO2 است و در عین حال داده‌ها را از تراشه دما و رطوبت داخلی می‌خواند تا انحراف اندازه‌گیری ناشی از محیط را اصلاح کند.
داده های غلظت، دما و رطوبت استاندارد شده را از طریق پورت سریال / بلوتوث خروجی کنید.
IV. سناریوهای برنامه اصلی
1. ابزار تشخیص موبایل قابل حمل (لوازم جانبی اصلی)

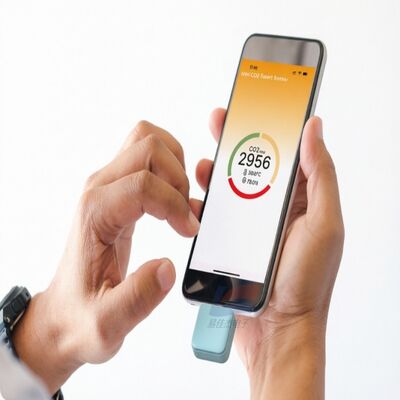

به عنوان سنسور اصلی کاوشگر کیفیت هوای پلاگین Type-C آبی روشن (MPD-BTIC1) در تصویر شما؛ با استفاده از USB تلفن همراه / تبلت / لپ تاپ، APP CO2، دما و رطوبت را در زمان واقعی نمایش می دهد، هشدار کمبود اکسیژن در فضاهای بسته (بیش از 1000ppm آلودگی هوا، بیش از 2500ppm مستعد سرگیجه و خواب آلودگی).
2. تجهیزات کیفیت هوای خانگی داخلی
مینی آلارم CO2 رومیزی، مانیتور هوای اتاق خواب / مطالعه؛
سیستم تهویه هوشمند، ماژول حسگر داخلی تصفیه کننده هوا، - فن برای تهویه خودکار.
3. تجهیزات آموزشی / فیزیکی آزمایش
مدارس ابتدایی و متوسطه، دانشگاه ها آزمایش های زیست شناسی: مجموعه تغییرات غلظت CO2 در طول فتوسنتز و تنفس گیاه. قابل حمل بدون محدودیت برق، خواندن بصری در تلفن همراه.
4. کاشت گلخانه ای کشاورزی
باغ، بازرسی جعبه کشت گیاه، نظارت بر غلظت CO2 برای تنظیم تهویه و انتشار کود گاز، بهبود عملکرد محصول. را می توان به تجهیزات بازرسی دستی تبدیل کرد.
5. نظارت بر محیط تجاری کوچک
بازرسی قابل حمل برای دفاتر، اتاق های جلسه، مهمانخانه ها، چای خانه ها، کلاس های درس. بدون سیم کشی، اندازه گیری plug-and-play، ارزیابی سریع اثر تهویه داخلی.
6. نظارت بر فضای محصور خودرو / کاروان
اتومبیل ها، کاروان های کمپینگ، گاراژهای زیرزمینی، نظارت بر تجمع CO2 در محفظه های بسته، جلوگیری از احساس کمبود اکسیژن و خواب آلودگی رانندگان و مسافران.
7. ماژول توسعه ثانویه IoT خانه هوشمند، ابزار تشخیص قابل حمل، کیت های توسعه تولید کنندگان ضبط کننده داده های محیطی. استاندارد سازی پروتکل پورت سریال، اتصال سریع با میکروکنترلرها و پلتفرم های ابری.
V. مزایای اصلی
اندازه بسیار کوچک: مربع 28 میلی متر، می توان آن را به عنوان پروب مینی مستقیم Type-C، طراحی قابل حمل محصور کرد.
طول عمر طولانی NDIR مادون قرمز: بدون الکترولیت، بدون مواد مصرفی، عملکرد پایدار به مدت 5 سال، بدون نیاز به تعویض مکرر سنسورها.
تشخیص همزمان سه در یک: مجموعه یکپارچه CO2 + دما + رطوبت، جبران دمای داخلی، اندازه گیری دقیق تر.
کالیبراسیون اتوماتیک ABC داخلی: بدون نیاز به کالیبراسیون دستی نقطه صفر در طول استفاده طولانی مدت، کاهش هزینه های تعمیر و نگهداری.
منبع تغذیه قابل تطبیق گسترده USB 5V: تلفن های همراه، پاوربانک ها، لپ تاپ ها، آداپتورها می توانند به طور مستقیم برق را تامین کنند.
دو نسخه سیمی / بلوتوث قابل انتخاب: توسعه خالص نسخه اولیه UART را انتخاب می کند، غیر نظامی قابل حمل نسخه بی سیم بلوتوث را انتخاب می کند.
