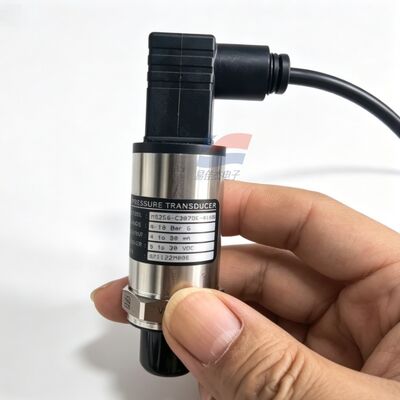

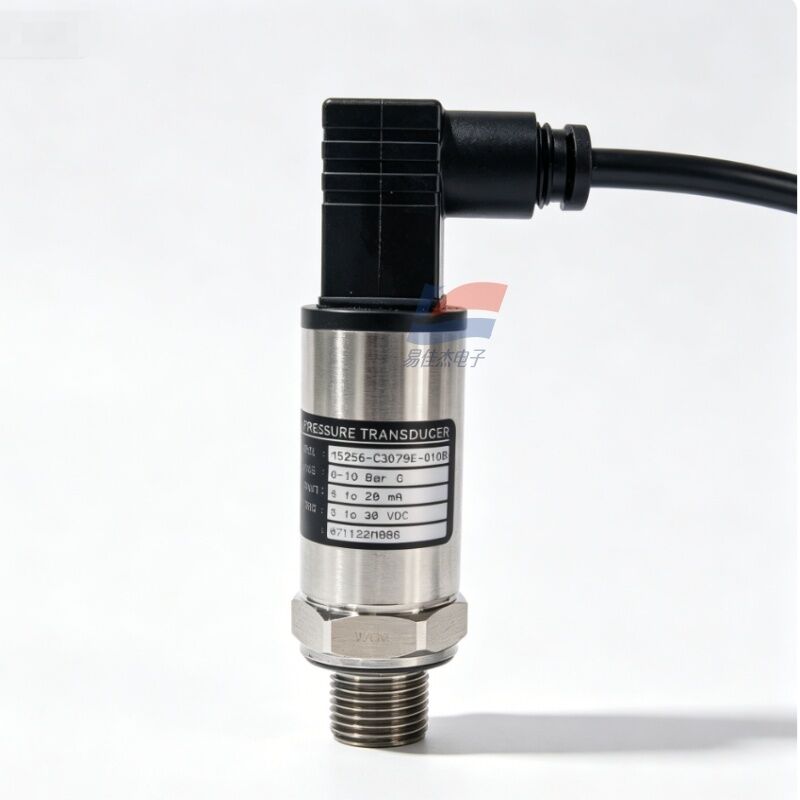

YJJ M5256-C3079E-010BG 0-10Bar فرستنده فشار صنعتی برای یخچال HAVC

توضیحات محصول:

ترانسمیتر فشار صنعتی YJJ M5256-C3079E-010BG 0-10BG برای تبرید HAVC

ویژگی ها:

M5256: پلت فرم ترانسمیتر فشار فولاد ضد زنگ میکرو فورج شده M5200

C3079E: Electrical + Threaded Combined Code

دیجیتال 3: سیگنال خروجی = خروجی جریان دو سیمه 4-20 میلی آمپر

079: کانکتور الکتریکی = دوشاخه هیرشمن با زاویه راست نوع A DIN43650

E: رزوه فرآیند = PT1/4 (R1/4) رزوه خارجی لوله مخروطی متریک بریتانیا

010: محدوده 0-10 Bar G (فشار سنج، 0-1 مگاپاسکال)

B: نوع فشار = فشار گیج (یک طرف متصل به جو فشار نسبی را اندازه گیری می کند)

G: پیکربندی حفاظت مدار استاندارد (اتصال معکوس، اتصال کوتاه، حفاظت از نوسان EMI)

II. پارامترهای عملکرد فنی اصلی

1. جدول عملکرد فشار

پارامترها و مشخصات

محدوده اندازه گیری: 0 - 10 Bar G (فشار گیج / 0 - 1000 کیلو پاسکال)

دقت کلی (غیر خطی + هیسترزیس + تکرارپذیری): ± 0.25% FS

باند خطای کل (TEB): ± 1.0% FS در کل محدوده دما

فشار اضافه بار ایمنی: 2 برابر محدوده نامی (20 بار)

فشار شکست ضد انفجار: 5 برابر محدوده نامی (50 بار)

زمان پاسخگویی: کمتر از 3 میلی ثانیه، بدون تاخیر در فشار دینامیکی

دریفت صفر سالانه بلندمدت: ≤ ± 0.1% FS در سال

2. مشخصات برق

خروجی: سیستم دو سیمه 4 - 20 میلی آمپر (0 بار = 4 میلی آمپر، 10 بار = 20 میلی آمپر)

ولتاژ منبع تغذیه: 9 - 30 VDC (معمول برای سیستم های استاندارد صنعتی 24VDC)

حد بالایی بار: حداکثر 500Ω

حفاظت مدار: حفاظت از اتصال برق معکوس، حفاظت از اتصال کوتاه خروجی، حفاظت از امواج الکترومغناطیسی 10 ولت بر متر

قدرت عایق: 100MΩ @ 500VDC

اتصال: دوشاخه Hirschmann DIN43650 با زاویه راست 3 هسته، وصل و جدا کردن آسان، مقاوم در برابر لرزش

3. سازگاری مکانیکی و متوسط

مواد تماس: بدنه هسته میکرو فیوژن یکپارچه فولاد ضد زنگ 17-4PH، بدون جوش، بدون حلقه آب بندی لاستیکی، کمتر مستعد نشت، مقاوم در برابر روغن و آب

رابط فرآیند: رزوه مخروطی خارجی PT1/4 (R1/4)، همراه با مهر و موم واشر تفلون

درجه حفاظت: IP67، مناسب برای کابینت های فضای باز و مرطوب

ضد لرزش: 20G (20 - 2000Hz)؛ مقاومت در برابر ضربه: 50G

اندازه کلی: نوع فشرده استوانه ای، لبه شش وجهی 24 میلی متر، طول کل 50 میلی متر، نصب آسان در فضای تجهیزات محدود

وزن: حدودا 85 گرم

4. پارامترهای دما

دمای کاری متوسط: -40℃ ~ +125℃

محدوده جبران دمای کارخانه: -20℃ ~ +85 ℃ (کالیبراسیون محدوده دمایی کامل، بدون تغییر قابل توجه در دماهای بالا و پایین)

دمای ذخیره سازی: -40℃ ~ +125℃

رسانه های قابل اجرا: هوای فشرده، روغن هیدرولیک، آب تمیز، بخار کم فشار، سیالات خورنده خفیف

5. گواهینامه ها

گواهینامه سازگاری الکترومغناطیسی صنعتی CE، انطباق با محیط زیست RoHS

3. مزایای محصول اصلی

بدنه هسته فولادی ضد زنگ یکپارچه: بدون ساختار آب بندی O-ring، مقاوم در برابر روغن، بخار آب، دماهای بالا و پایین، با طول عمر بسیار فراتر از فرستنده های سیلیکونی انتشار معمولی.

ولتاژ عریض 9 - منبع تغذیه 30 VDC، سازگار با ماشین ابزار، کمپرسورهای هوا، کابینت های کنترل PLC با منبع تغذیه 24 ولت DC.

حفاظت از مدارهای چندگانه داخلی، بدون آسیب به سنسور به دلیل سیم کشی نادرست یا اتصال کوتاه در حین اتصال در محل، میزان تحمل خطای اشکال زدایی بالا.

کانکتور هیرشمن با زاویه راست ضد آب IP67، احتمال شل شدن یا شکستن آن در محیط های لرزشی کمتر است.

کالیبراسیون محدوده دمای کامل کارخانه، بسیار قابل تعویض، بدون نیاز به کالیبراسیون مجدد سیستم پس از تعویض.

4. سناریوهای برنامه اصلی

1. تجهیزات اتوماسیون هیدرولیک/هوا (معمولاً مورد استفاده)

دستگاه های قالب گیری تزریقی، دستگاه ریخته گری فشار روغن سیستم هیدرولیک سروو نظارت بر حلقه بسته.

کمپرسورهای هوا، پمپ های خلاء، تثبیت فشار مخزن ذخیره سازی، کنترل شروع و توقف فشار بالا و پایین؛

وسایل پرس، جمع آوری فشار روغن خطوط مونتاژ خودکار، هشدار فشار بیش از حد.

2. HVAC، تبرید و تصفیه آب

فرستنده فشار آب برای لوله های آب سرد / آب گرم در تهویه مطبوع مرکزی؛

نظارت بر فشار برای ماشین های خشک کن، کمپرسورهای هوا؛

کنترل فشار ثابت برای تجهیزات تصفیه آب، خطوط لوله آب در گردش، حفاظت در برابر کمبود آب.

3. تجهیزات صنعتی عمومی

تشخیص فشار کم فشار برای دیگهای بخار کوچک، تجهیزات عملیات حرارتی؛

بازخورد فشار برای تجهیزات برش لیزری، چاپ، بسته بندی؛

جمع آوری داده ها برای تجهیزات تست فشار، نیمکت های تست پیری.
