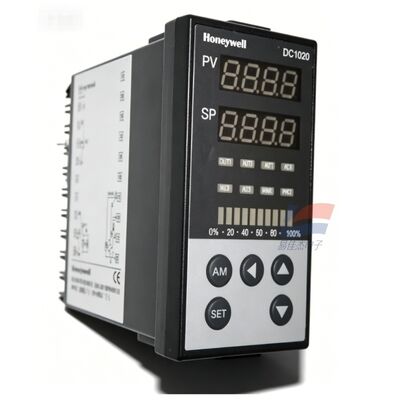

YJJ DC1020CT-30200B-E PID کنترل دمای متر برای درمان حرارتی / تجهیزات پخت

توضیحات محصول:

YJJ DC1020CT-30200B-E PID کنترل دمای متر برای درمان حرارتی / تجهیزات پخت

ویژگی ها:

I. تفسیر بخش های کامل مدل DC1020CT-30200B-E

DC1020: اندازه سری 48mm × 96mm (8/8 DIN پانل عمودی)

CT: نوع ورودی = T = ورودی ویژه برای ترموپول ها (K/J/R/S/B/E/N/T/W و غیره 12 نوع ترموپول) ، نمی تواند مستقیماً ترموریسستور PT100 باشد.

3: خروجی کنترل اصلی OUT1 = 4 ~ 20mA خروجی PID مداوم جریان آنالوگ

0: خروجی کنترل دوم OUT2 = هیچ

2: کانال هشدار = 2 رله مستقل برای هشدار (AL1 + AL2)

00: هیچ خروجی گیرنده، هیچ تنظیم از راه دور خارجی SP

B: ارتباطات RS485 Modbus-RTU داخلی (می تواند به شبکه PLC / صفحه لمسی متصل شود)

E: رابط کاربری منوی انگلیسی

II. پارامترهای الکتریکی سخت افزار اصلی

1ورودی ترموکوپل (استانداردی CT)

ترموپول های سازگار: K، J، R، S، B، E، N، T، W5Re/W26Re، PLII، U، L، در مجموع 12 نوع

دقت اندازه گیری: مقیاس کامل ±0.5٪ FS، وضوح نمایش 0.1 °C

مدت نمونه گیری: 250ms / زمان

تشخیص خرابی: مدار باز ترموکوپل به طور خودکار هشدار خطا را فعال می کند

2خروجی کنترل اصلی PID (4 ~ 20mA)

مشخصات خروجی: 4 ~ 20mA DC، حداکثر بار 500Ω، بدون تماس تنظیم متناسب مداوم

محدوده پارامتر PID:

محدوده نسبتی P: 0 ~ 200٪ (P = 0 کنترل کلید ON / OFF است)

یکپارچه I: 0 ~ 3600s؛ تفاوت D: 0 ~ 900s

پشتیبانی از اتوماتیک خود تنظیم AT، دستی / اتوماتیک بدون اختلال تغییر A / M

مدت خروجی: 0s (خروجی جریان بدون تاخیر مکانیکی است، مناسب برای شیر متناسب الکتریکی، منبع تغذیه تنظیم کننده SCR)

3دو رله هشدار (AL1، AL2)

مشخصات تماس: SPDT تک قطبی دوقطبی، بار مقاومت 3A / 240VAC

17 حالت هشدار داخلی: ارزش مطلق حد بالا و پایین، آژیر انحراف، خطا مدار باز، مدار باز گرم کننده، هشدار حالت آماده و غیره

دو آزاد می تواند به طور جداگانه تنظیم آستانه، یکی برای بیش از حد درجه حرارت خاموش، یکی برای هشدار یادآوری

4. ارتباطات RS485 Modbus (وظیفه اصلی پس از پسوند B)
