YJJ DC1040CR-701000-E PID درجه حرارت کنترل کننده برای تجهیزات احتراق

توضیحات محصول:

کنتر کنترل دما YJJ DC1040CR-701000-E PID برای تجهیزات احتراق

ویژگی ها:

I. تفسیر قطعات مدل کامل DC1040CR-701000-E

DC1040: اندازه پانل 96 میلی متر × 96 میلی متر (مربع 1/4 DIN)، لوله های دیجیتال دو ردیفه + نمایشگر پرتو خروجی

CR: نوع ورودی = مقاومت حرارتی R RTD اختصاص داده شده، از PT100/JPT100/JPT50 پشتیبانی می کند، نمی تواند مستقیماً ترموکوپل ها / سیگنال خطی 4-20 میلی آمپر را متصل کند.

7: خروجی کنترل اصلی OUT1 = خروجی موتور سه رقمی رو به جلو / عقب (کنترل شیر تنظیم تناسبی الکتریکی، خروجی دوگانه تماس باز / بسته)

0: خروجی کنترل دوم OUT2 = هیچ

1: کانال زنگ = 1 خروجی زنگ رله SPDT (AL1)

00: بدون خروجی مبدل، بدون تنظیم SP از راه دور خارجی

0: بدون عملکرد ارتباطی RS485 Modbus، تنها عملکرد محلی تک ماشین

E: رابط عملیات منوی انگلیسی

II. پارامترهای اصلی سخت افزار الکتریکی

1. ورودی مقاومت حرارتی PT100 (استاندارد CR)

پشتیبانی از RTD: مقاومت حرارتی سه سیم PT100، JPt100، JPt50

محدوده اندازه گیری دما: -199.9 ~ ~ 800.0 + ℃، وضوح 0.1 ℃ دقت اندازه گیری: ± 0.5٪ از مقیاس کامل

تشخیص شکست خط: هشدار خطای خودکار که توسط مدار باز مقاومت حرارتی ایجاد می شود

دوره نمونه برداری: 250 میلی ثانیه / زمان

2. خروجی کنترل شیر موتور سه طرفه (خروجی 7، ویژگی هسته)

فرم خروجی: دو مجموعه از کنتاکت رله مستقل (شیر باز / شیر بسته)، دریچه موتور متناسب الکتریکی راندن

ظرفیت تماس: بار مقاومتی 3A / 240VAC

منطق کنترل: پالس های روشن/خاموش خروجی خودکار PID، محاسبه خودکار درجه باز شدن شیر، تنظیم حلقه بسته دمای ثابت

پشتیبانی از سفارشی سازی زمان سفر سوپاپ (0~1000 ثانیه)، سازگار با شیرهای دو طرفه / سه طرفه برقی بخار / آب گرم

پشتیبانی از تنظیم خودکار خودکار AT، سوئیچینگ دستی / خودکار بدون مزاحمت A/M

پارامترهای PID قابل تنظیم:

باند متناسب P: 0~200%؛ انتگرال I: 0~3600s; مشتق D: 0~900s

3. رله آلارم تک کاناله AL1

تماس: تک قطبی دو پرتاب SPDT، 3A / 240VAC

17 حالت هشدار داخلی: حد بالا، حد پایین، هشدار انحراف، مدار باز سنسور، هشدار آماده به کار

می تواند به طور مستقل آستانه آلارم را تنظیم کند، برای خاموش کردن بیش از حد دما، اتصال هشدار صدا و نور استفاده می شود

4. منبع تغذیه و محیط زیست

منبع تغذیه: AC85 ~ 264 ولت جهانی 50/60 هرتز، حداکثر 8 VA. منبع تغذیه جریان مستقیم DC15~55VDC اختیاری

محیط کار: 0 ~ 50 ℃، رطوبت 20 ~ 90٪ RH بدون تراکم

حفاظت: پانل جلو IP65، پایانه های پانل پشتی IP30؛ EMC صنعتی ضد نوسان، تداخل موتور

ذخیره سازی پارامتر: ذخیره سازی دائمی EEPROM پس از قطع برق، بدون نیاز به باتری پشتیبان

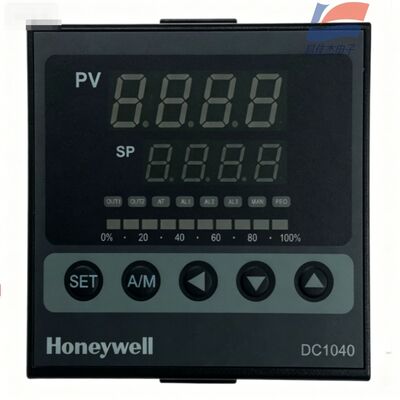

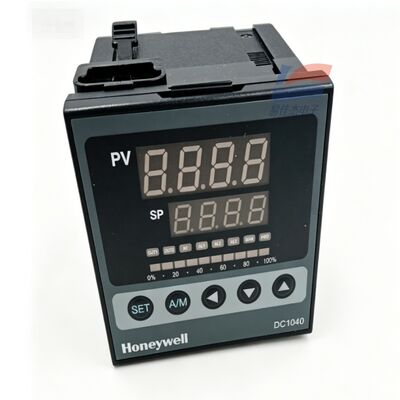

5. صفحه نمایش انسان و ماشین و کلیدها

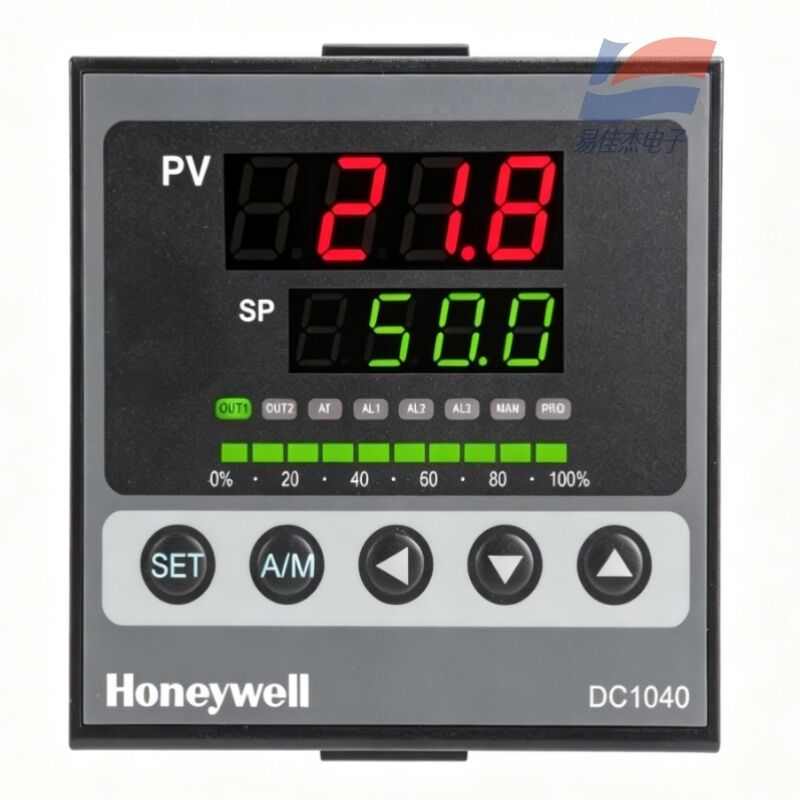

لوله های دیجیتال 4 رقمی دو رقمی: درجه حرارت واقعی PV ردیف بالا، دمای تنظیم شده SP ردیف پایین

ستون LED 10 قسمتی: نمایش مستقیم نسبت خروجی باز شدن شیر 0 تا 100 درصد

کلیدهای پنل: تنظیم SET، سوئیچینگ دستی خودکار A/M، کلیدهای تنظیم بالا و پایین

چراغ های نشانگر وضعیت: کنترل سوپاپ OUT، تنظیم خودکار AT، زنگ هشدار AL1، حالت دستی MAN

6. ابعاد مکانیکی

پانل: 96×96 میلی متر; دهانه کابینت: 92×92 میلی متر; عمق کلی 95 میلی متر

مشخصات:
