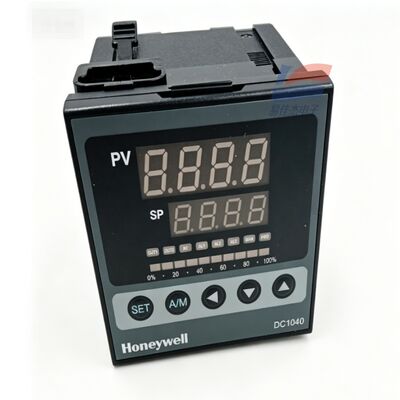

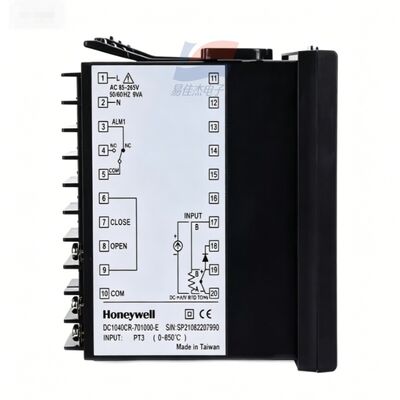

YJJ DC1040CL-301000-E کنترل کننده فرآیند PID برای کنترل دقیق دمای صنعتی

توضیحات محصول:

کنترل کننده فرآیند PID YJJ DC1040CL-301000-E برای کنترل دقیق دمای صنعتی

ویژگی ها:

I. توضیح کامل تقسیم بندی مدل: DC1040CL-301000-E

DC1040: اندازه سری 96 میلی متر × 96 میلی متر (پانل مربعی 1/4 DIN)، لوله های دیجیتال دو ردیفه + صفحه نمایش ستون نور خروجی 0 تا 100٪

CL: نوع ورودی = ورودی آنالوگ خطی خطی، فقط سیگنال های فرستنده صنعتی 4~20mA، 0~5V، 0~10V را پشتیبانی می کند. نمی توان مستقیماً به ترموکوپل ها / ترمورزیستورهای PT100 متصل شد

3: خروجی کنترل اصلی OUT1 = خروجی PID پیوسته جریان آنالوگ 4 ~ 20 میلی آمپر (بدون تنظیم متناسب با تماس)

0: خروجی کنترل دوم OUT2 = خروجی کنترل اضافی وجود ندارد

1: کانال هشدار = 1 زنگ رله دو قطبی تک قطبی SPDT (AL1)

00: بدون خروجی مبدل، بدون عملکرد SP تنظیم از راه دور خارجی

0: بدون رابط ارتباطی RS485 Modbus-RTU، تنها عملیات تک ماشینی محلی، از شبکه راه دور PLC پشتیبانی نمی کند

E: رابط منوی عملیات انگلیسی

II. پارامترهای اصلی عملکرد الکتریکی سخت افزار

1. ورودی آنالوگ خطی CL (ویژگی اصلی)

سیگنال های پشتیبانی شده: سیگنال های مبدل صنعتی استاندارد 4~20mA DC، 0~5V DC، 0~10V DC DC (سازگار با مبدل فشار M5256، فلومتر گرداب VY400، ماژول مبدل 4-20mA اکسیژن / گاز)

دقت اندازه گیری: مقیاس کامل ± 0.5% FS، رقم اعشار 0.01/0.1/1 قابل تنظیم

دوره نمونه برداری: 500 میلی ثانیه / زمان

امپدانس ورودی جریان: ≤100Ω. امپدانس ورودی ولتاژ ≥100kΩ

تشخیص خرابی: از دست دادن سیگنال ورودی به طور خودکار هشدار خطای AL1 را ایجاد می کند

2. کنترل اصلی PID 4 ~ 20 میلی آمپر خروجی جریان (کد 3)

مشخصات خروجی: 4 ~ 20 میلی آمپر DC، حداکثر امپدانس بار 500Ω، خطی پیوسته بدون تنظیم تماس

الگوریتم PID: استاندارد PID + اشباع ضد انتگرال، پشتیبانی از تنظیم خودکار AT، دستی / خودکار بدون اختلال سوئیچینگ A/M

محدوده قابل تنظیم پارامتر PID:

باند متناسب P: 0~200% (P=0 کنترل دو حالته روشن/خاموش سوئیچ است)

انتگرال I: 0~3600s; مشتق D: 0~900s

خروجی هیچ سایش مکانیکی ندارد، مناسب برای شرایط تنظیم مداوم فرکانس بالا

3. رله آلارم تک کاناله AL1

مشخصات تماس: SPDT تک قطبی دو پرتابی، بار مقاومتی 3A/240VAC

دارای 17 حالت هشدار داخلی: محدودیت های بالا و پایین مقدار مطلق، بیش از حد انحراف، شکست سیگنال، هشدار آماده به کار و غیره.

تنظیم آستانه مستقل، می تواند به آلارم های صوتی و نوری، قطع کردن شیرهای برقی، مدارهای خاموش کردن تجهیزات مرتبط شود.

4. منبع تغذیه و مشخصات محیطی

منبع تغذیه: عمومی AC85 ~ 264 ولت 50/60 هرتز با برد گسترده، حداکثر مصرف برق کلی 8 VA. منبع تغذیه جریان مستقیم DC15~50V اختیاری

دمای محیط عملیاتی: 0~50℃; ذخیره سازی -20~+65℃

رطوبت: 20 ~ 85٪ RH، بدون تراکم

درجه حفاظت: پانل جلو IP65، پایانه های سیم کشی پشت IP30

سازگاری الکترومغناطیسی: گواهینامه EMC صنعتی CE، مقاوم در برابر موتور، تداخل موج مبدل فرکانس

ذخیره سازی پارامتر: خاموش شدن EEPROM به طور دائم پارامترها را ذخیره می کند، بدون نیاز به باتری پشتیبان

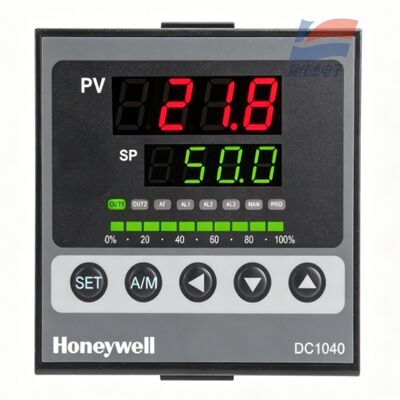

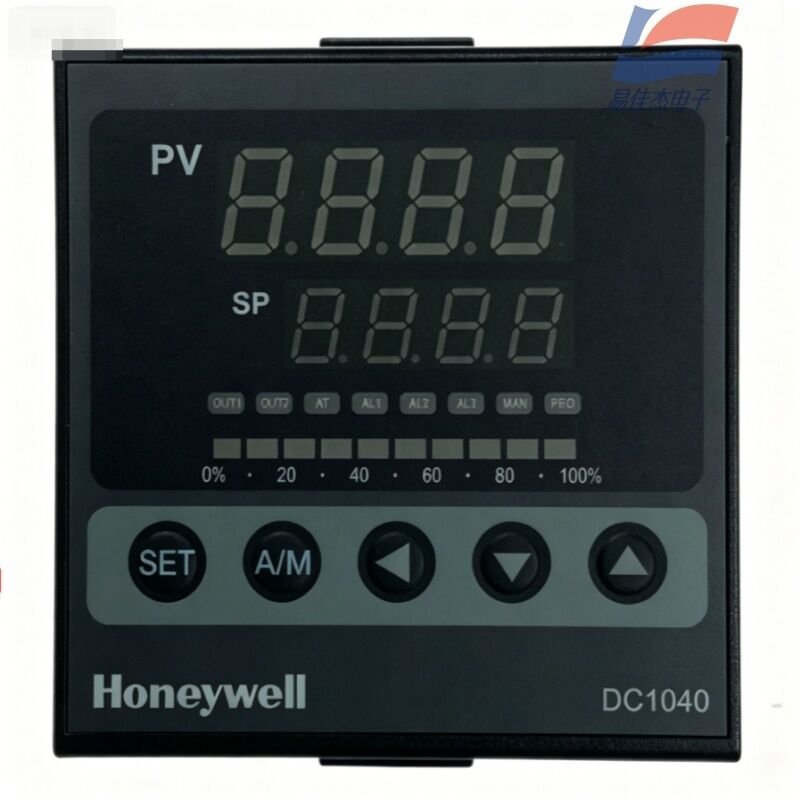

5. نمایشگر انسان و ماشین و کلیدها

لوله های دیجیتال 4 رقمی دو رقمی: مقدار اندازه گیری بلادرنگ PV ردیف بالا، مقدار تنظیم فرآیند SP ردیف پایین

ستون نور LED سبز 10 بخش: نسبت توان خروجی 0 تا 100٪ PID را به طور مستقیم نمایش می دهد.

کلیدهای عملیاتی: تنظیم SET، سوئیچ اتوماتیک A/M، کلیدهای افزایش/کاهش بالا و پایین چراغ های نشانگر وضعیت: OUT - خروجی کنترل اصلی، AT - تنظیم خودکار، AL1 - زنگ هشدار، MAN - حالت دستی

6. ابعاد تاسیسات مکانیکی

ظاهر پانل: 96 (W) × 96 (H) میلی متر

دهانه کابینت کنترل: 92 × 92 میلی متر

عمق کلی: 95 میلی متر

III. مزایای اصلی محصول

کنترل کننده تخصصی برای سیگنال های خطی: محدود به کنترل دما نیست، می تواند تنظیم حلقه بسته PID را برای فشار، جریان، سطح و غلظت گاز انجام دهد، سازگار با تمام فرستنده های نوع خروجی 4-20 میلی آمپر.

خروجی جریان بدون تماس 4-20 میلی آمپر، با عمر مفید بسیار بیشتر از خروجی تماس رله، سازگار با شیرهای تناسبی الکتریکی، تنظیم قدرت حالت جامد SCR و فن های فرکانس متغیر.

5. اتوماسیون تجهیزات کوچک مستقل

یک فرآیند کامل حلقه بسته را می توان بدون استفاده از PLC انجام داد: فرستنده سیگنال ها را جمع آوری می کند → محاسبه PID ابزار → 4-20 میلی آمپر محرک را به حرکت در می آورد و رله هشدار به عنوان یک قفل ایمنی عمل می کند.
