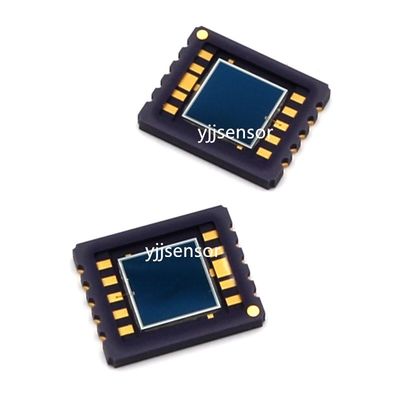

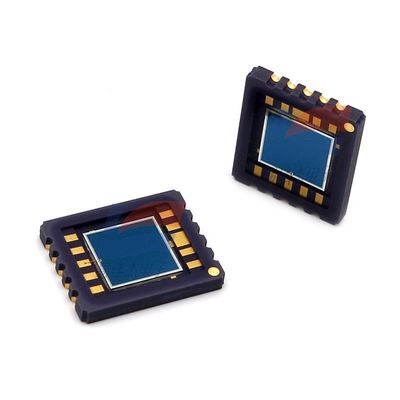

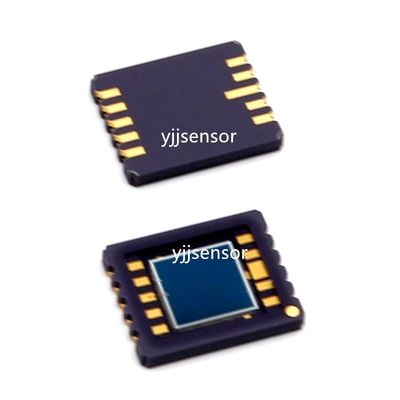

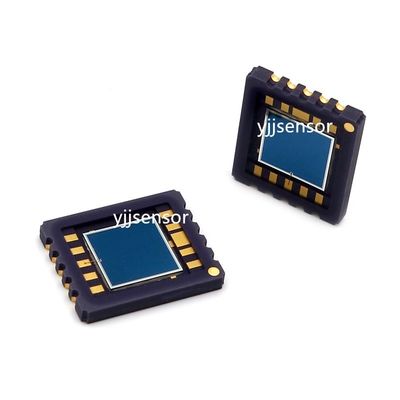

YJJ S5990-01 دو بعدی PSD موقعیت حساس آشکارگر فوتودیود اندازه گیری موقعیت نوری

توضیحات محصول:

فتودیود آشکارساز دو بعدی حساس به موقعیت PSD YJJ S5990-01 برای اندازه گیری موقعیت نوری

ویژگی ها:

نوع دستگاه: PSD دو بعدی چهار وجهی (ردیاب حساس به موقعیت، یک نوع فتودیود ویژه)

تمایز مدل

S5990-01: مدل نصب روی سینی و حجیم;

S5990-11: مدل تولید روی سطح نوار رول;

همان سری از اندازه بزرگ: S5991-01 (سطح حساس به نور 9×9 میلی متر)

اصل اصلی

فتودیود سیلیکونی الکترود جدا شده چهار طرفه. هنگامی که نقطه نوری بر روی هر موقعیتی از سطح حساس به نور 4×4 میلی‌متر قرار می‌گیرد، چهار مسیر جریان نور خروجی آند X1/X2/Y1/Y2 به صورت خطی با مختصات نقطه نوری مطابقت دارد. مدار بک‌اند نسبت چهار جریان را محاسبه می‌کند و می‌تواند مختصات دو بعدی X و Y را بدون نیاز به آرایه پیکسلی، تشخیص موقعیت پیوسته و سرعت پاسخ بسیار سریع محاسبه کند.

II. پارامترهای هسته نوری و الکتریکی (Ta = 25 ℃، شرایط تست استاندارد)

1. جدول پارامترهای طیفی نوری

پارامترها مشخصات معمولی

منطقه حساس به نور موثر 4mm × 4mm

محدوده پاسخ طیفی 320 ~ 1100 نانومتر (فرابنفش تا مادون قرمز نزدیک)

اوج پاسخ طول موج λp 960 نانومتر (سازگار با لیزر مادون قرمز 905/960 نانومتر)

حساسیت پاسخ پیک 0.6 A/W

2. جدول عملکرد تشخیص موقعیت

شاخص های پارامترها

خطای تشخیص موقعیت ± 70μm (معمولی)، حداکثر ± 150μm

جریان نور اشباع 500μA (VR=5V، بار 1kΩ)

مقاومت بین قطبی 7kΩ (بایاس 0.1 ولت)

افزایش زمان پاسخ tr 1μs (ردیابی نقطه با سرعت بالا)

ظرفیت اتصال ترمینال 70 ~ 150 pF

شناسه جریان تاریک (VR=5V) معمولی 0.5nA، حداکثر 10nA (نویز کم، مناسب برای نور ضعیف)

3. پارامترهای محدود کننده قطب

حداکثر ولتاژ بایاس معکوس: 20 ولت (ولتاژ کاری توصیه شده معمولی 5 ولت)

دمای عملیاتی: -20℃ ~ +60℃

دمای ذخیره سازی: -40℃ ~ +80℃

ضخامت بسته: پکیج نصب سطح سرامیکی بسیار نازک 1.26 میلی متری، سازگار با لحیم کاری مجدد SMT

جنس پنجره: رزین سیلیکون (قابلیت عبور نور فرابنفش بهتر از اپوکسی)

4. تعاریف پین (نصب سطحی 10 پین)

آند X1

پای خالی NC

آند X2

پای خالی NC

کاتد کاتد مشترک

پای خالی NC

آند Y1

پای خالی NC

آند Y2

پای خالی NC
