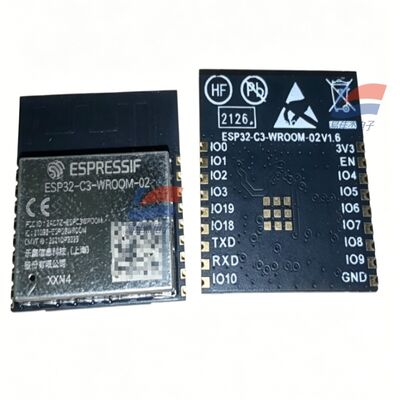

YJJ ESP32-C3-WROOM-02-N4 2.4GHz وای فای + بلوتوث BLE5.0 ماژول بی سیم

توضیحات محصول:

YJJ ESP32-C3-WROOM-02-N4 2.4GHz وای فای + بلوتوث BLE5.0 ماژول بی سیم

ویژگی ها:

I. اطلاعات اساسی

نام تجاری تولید کننده: Espressif (شانگهای، چین)

تفسیر مدل

ESP32-C3: تراشه کنترل اصلی یک هسته ای RISC-V

WROOM-02: مجموعه ماژول های بی سیم SMD استاندارد

N4: 4MB Quad SPI Flash، محدوده دمای صنعتی -40°C~+85°C

آنتن: آنتن PCB داخلی (بدون سوکت U.FL، با پسوند 02U برای مدل آنتن خارجی متمایز می شود)

بسته بندی: ماژول نصب سطح SMD 19 پین، اندازه 18 × 20 × 3.2mm

II. پارامترهای سخت افزاری اصلی

1پردازنده و ذخیره سازی

پردازنده: 32 بیتی RISC-V تک هسته ای، حداکثر 160MHz

ROM: 384KB

SRAM: 400KB (16KB Cache) + 8KB SRAM RTC

فلش: 4MB (N4 نشان دهنده 4M، N8 8M است)

سیستم های اسپریسیو با نوسان کننده کریستالی با دقت بالا 40MHz

2ارتباطات بی سیم (Wi-Fi + BLE دوگانه)

وای فای 2.4G

استاندارد: 802.11 b/g/n، 1T1R

پهنای باند: 20MHz/40MHz، حداکثر سرعت 150Mbps

کانال: 2412 ~ 2484MHz (1 ~ 13 کانال)

حالت: ایستگاه / SoftAP / حالت دوگانه هیبریدی ، از 4 Wi-Fi مجازی پشتیبانی می کند

قدرت انتقال: 20.5dBm؛ حساسیت دریافت - 105dBm

توابع: محدوده FTM، WMM، جمع آوری فریم، تنوع آنتن

بلوتوث 5.0 BLE

نرخ: 125K/500K/1M/2Mbps

پشتیبانی: BLE Mesh، گسترش پخش، مجموعه چند پخش

آنتن های Wi-Fi / بلوتوث مشترک، برنامه ریزی همزیستی داخلی، هیچ تداخل متقابل

3منابع محیطی (۱۵ GPIO)

تمام GPIO ها قابل برنامه ریزی مجدد هستند، دستگاه های حاشیه ای سخت افزاری یکپارچه:

ارتباطات: UART×2، I2C، SPI، I2S صوتی، TWAI (CAN2.0) ، USB (پورت سریال / JTAG عیب یابی دو منظوره)

آنالوگ: 8 کانال SAR ADC (12 بیتی) ، سنسور دمای درونی تراشه

کنترل: LED PWM چند خروجی، کنترل از راه دور مادون قرمز، DMA عمومی، نگهبان سخت افزار، تایمر

3 GPIO برای بند زدن پین های پیکربندی راه اندازی، انتخاب حالت روشن شدن

4مصرف برق و برق

ولتاژ تغذیه: 3.0V ~ 3.6V (معمولا 3.3V)

حداکثر جریان انتقال: 280 ~ 345mA

جریان دریافت وای فای: 82mA

خواب کم مصرف: RTC خواب عمیق تنها چند سطح μA، مناسب برای دستگاه های باتری

دمای کار: -40°C ~ +85°C (سری N درجه صنعتی عادی است؛ H4 مدل درجه حرارت بالا -40 ~ 105°C است)

سطح مقاومت در برابر گرد و غبار: MSL3، قابل مطابقت با جوش مجدد جریان نصب سطح

5بسته بندی ساختاری

نصب سطح 19-پین، پوشش فلزی محافظ ضد تداخل

آنتن PCB داخلی، نیازی به آنتن خارجی اضافی نیست، ساختار کلی را ساده می کند

جدول تفاوت سریع مدل های سری مشابه

محدوده دمای آنتن فلش مدل

ESP32-C3-WROOM-02-N4 4MB PCB نصب شده بر روی صفحه -40 ~ 85 °C

ESP32-C3-WROOM-02-N8 8MB PCB نصب شده بر روی صفحه -40 ~ 85 °C

ESP32-C3-WROOM-02U-N4 4MB آنتن خارجی U.FL -40 ~ 85 °C

ESP32-C3-WROOM-02-H4 4MB PCB نصب شده بر روی صفحه -40 ~ 105 °C (در دمای بالا)

چهار. مزیت های اصلی محصول

معماری باز RISC-V، بدون هزینه مجوز ARM، هزینه پایین تر و عملکرد بالاتر هزینه تولید

یک ماژول Wi-Fi + BLE، پشتیبانی از جفت بندی بلوتوث، انتقال داده های بی سیم، شبکه میش

لوازم جانبی غنی: می تواند به طور مستقیم سنسورها، نمایشگرها، موتورها، اتوبوس CAN، بلندگوهای صوتی را متصل کند

مصرف برق بسیار کم در حالت خواب، مناسب برای دستگاه های قابل حمل با باتری لیتیوم

اندازه کامپکت، طراحی محافظ، آسان برای گذراندن گواهینامه برای لوازم خانگی / الکترومغناطیسی صنعتی

چارچوب های توسعه منبع باز رسمی ESP-IDF و Arduino از LeCang، آستانه توسعه پایین

پنجم: سناریوهای کاربرد اصلی

1خانه هوشمند (سناریوی حداکثر استفاده)

سوکت های هوشمند وای فای، سوئیچ ها، کنترل کننده های نورپردازی، موتورهای پرده

ترمینال های شبکه حسگر دمای رطوبت / مادربرد انسانی / گاز

لوازم کوچک هوشمند: مرطوب کننده ها، پاک کننده ها، آب کش ها، حمام های پا

2اتوماسیون صنعتی (مطابق با 40 تا 85 درجه سانتیگراد)

ترمینال گیرنده بی سیم صنعتی: جمع آوری ولتاژ، جریان، رطوبت دمای، داده های سنسور گاز (در کنار سنسورهای گاز SO-E2-960، MSA که قبلاً از آنها استفاده کرده اید)

دروازه بی سیم بس CAN، نظارت از راه دور بر تجهیزات، 485 به ماژول انتقال Wi-Fi

انتقال داده های بی سیم برای ابزارها، بارگذاری داده های بی سیم برای ابزارهای بازرسی

3الکترونیک مصرفی و دستگاه های پوشیدنی

دستبند دو حالت بلوتوث و وای فای، دستگاه های تشخیص سلامت، ترازو

پخش کننده های صوتی بی سیم، بلندگوهای بلوتوث، دستگاه های صوتی I2S

دستگاه های کنترل از راه دور، دروازه های انتقال مادون قرمز

4. جمع آوری اینترنت اشیاء، تجهیزات امنیتی

کلکتورهای کم مصرف با باتری (مراقبت محیط میدان، رطوبت دمای انبار)

کنترل دسترسی بی سیم، آلارم حس انسان، زیربورد دوربین

دستگاه های مشترک (بانک های قدرت، صفحه ارتباطی موقعیت گذاری دوچرخه های مشترک)

5آموزش، توسعه DIY

اینترنت اشیا آموزش هیئت توسعه، پروژه های سازنده، پلت فرم آزمایشی کنترل بی سیم
