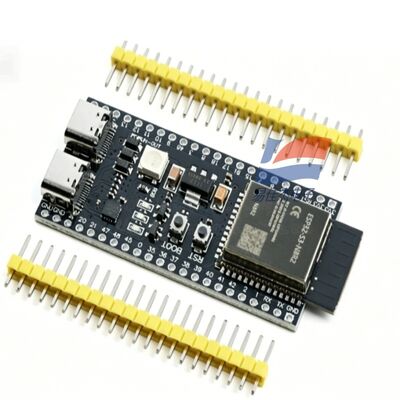

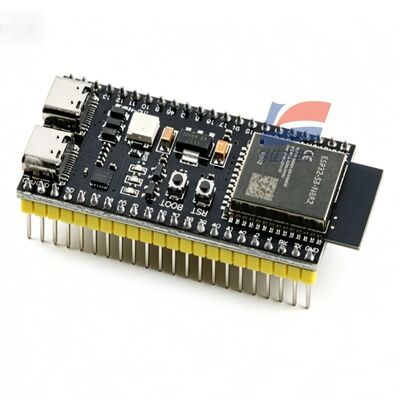

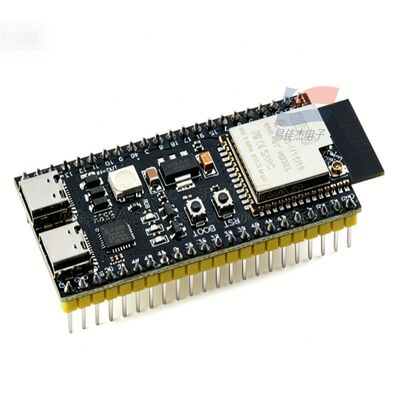

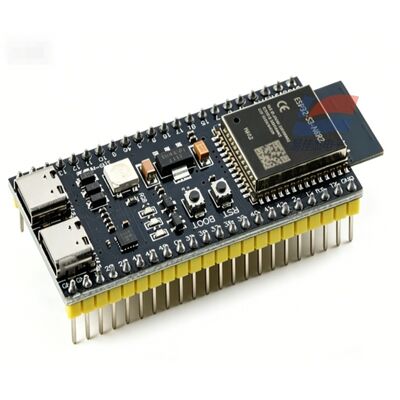

YJJ ESP32-S3-DevKitC-1-N16R8 تخته توسعه WiFi + بلوتوث دو هسته ای MCU / دستگاه هوشمند هوش مصنوعی اختصاص داده شده

توضیحات محصول:

هیئت توسعه YJJ ESP32-S3-DevKitC-N16R8 - دو هسته ای 32 بیتی MCU AI Smart Device قابلیت های بی سیم WIFI Bluetooth

ویژگی ها:

I. اطلاعات اساسی

تفسیر مدل

ESP32-S3: یک نسل جدید از تراشه کنترل اصلی دو هسته ای با شتاب بردار هوش مصنوعی

DevKitC-1: صفحه توسعه استاندارد عمومی، با تمام پین های آشکار، منبع برق USB-C برای دانلود

N16: 16MB Quad SPI Flash (برنامه / وب / ذخیره سازی مدل هوش مصنوعی)

R8: 8MB Octal PSRAM (کاش فوق العاده بزرگ، ضروری برای دوربین / صدا / نتیجه گیری هوش مصنوعی)

ماژول: ESP32-S3-WROOM-1-N16R8، با آنتن PCB

II. پارامترهای سخت افزاری اصلی

1پردازش کنترل اصلی (مزیت های هسته هوش مصنوعی)

پردازنده: دو هسته ای 32 بیتی Xtensa LX7، حداکثر سرعت ساعت 240MHz

سخت افزار منحصر به فرد: مجموعه دستورالعمل های بردار هوش مصنوعی داخلی (ESP-NN) ، به طور خاص شبکه های عصبی، الگوریتم های صوتی و تصویری را تسریع می کند

حافظه داخلی: 512 کیلو بایت SRAM + 384 کیلو بایت ROM + 8 کیلو بایت حافظه کم سرعت RTC

ذخیره سازی خارجی: 16MB فلش + 8MB PSRAM اکتاال با سرعت بالا (حافظه بالا از همان سری)

مصرف برق کم: خواب عمیق تنها 5μA، پشتیبانی از حالت آماده دستگاه باتری طولانی مدت

2ارتباطات بی سیم (WiFi + BLE دو حالت)

2.4G وای فای

استاندارد: 802.11 b/g/n 1T1R، پهنای باند 20/40MHz، اوج 150Mbps

حالت: STA/AP/Mixed، MQTT، HTTP، ارتقاء از راه دور OTA، سرویس وب

بلوتوث 5.0 BLE

نرخ: 125K / 500K / 1M / 2Mbps ، از BLE Mesh ، جفت بندی پخش بلوتوث ، صدا بلوتوث پشتیبانی می کند

همزیستی رادیویی: برنامه ریزی سخت افزاری وای فای / بلوتوث ، بدون دخالت کار می کند

3. منابع محیطی (تمام پین ها در معرض قرار دارند، با دستگاه های محیطی هوش مصنوعی سازگار هستند)

GPIO: 36 I/O برای اهداف عمومی، 33 در دسترس، همه پشتیبانی تغییر مکان

رابط های ارتباطی: 3 UART، 2 I2C، SPI، I2S صوتی، TWAI (CAN2.0) ، USB OTG

فرعی آنالوگ: 20 ADC SAR 12 بیتی، سنسور دمای روی تراشه

چند رسانه ای: سخت افزار PWM، راننده صفحه نمایش LCD، رابط دوربین DVP، گیرنده مادون قرمز

استاندارد در هواپیما: USB-C (تزویج برق + دانلود + پورت سریالی) ، چراغ های RGB WS2812 قابل برنامه ریزی ، دکمه تنظیم مجدد / بوت

4برق و محیط زیست

منبع برق: ورودی USB 5V، هسته تراشه 3.3V

دمای کار: -40°C ~ +85°C، مطابق با استانداردهای تجهیزات صنعتی

پشتیبانی توسعه: ESP-IDF، Arduino، MicroPython منبع کاملا باز، کاملا سازگار با نرم افزار دستگاه هوشمند هوش مصنوعی

III. ارزش هسته حافظه فوق العاده بزرگ N16R8 (متفاوت از نسخه های معمولی N4/N8 پایین)

16MB فلش: می تواند مدل های صوتی آفلاین، منابع جامد وب، چندین نرم افزار ثابت، سیستم فایل بزرگ را ذخیره کند، از ارتقاء کامل OTA پشتیبانی می کند

8MB PSRAM: حافظه ذخیره سازی تصویر / صوتی فوق العاده بزرگ، اجرای بدون مشکل تصاویر دوربین، صداهای میکروفون متعدد، نتیجه گیری TensorFlow Lite AI

فلاش معمولی 4MB بدون نسخه PSRAM نمی تواند صدا، تشخیص چهره، پروژه های دوربین با وضوح بالا را اجرا کند، دستگاه هوشمند هوش مصنوعی باید با N16R8 پیکربندی شود

IV. قابلیت های اصلی هوش مصنوعی (وظیفه های اصلی دستگاه هوشمند)

1. تعامل صوتی آفلاین (ESP-SR Voice Framework) تشخیص کلمات بیدار کننده آفلاین محلی (هیچ اتصال به اینترنت لازم نیست)

لغو اکو AEC، کاهش صدا، تشخیص دستورات صوتی کلمه کلیدی

اعلام صوتی آفلاین چینی / انگلیسی، با خروجی صوتی I2S

2دید ماشینی محلی (TFLite Micro)

به دوربين هاي OV2640/OV5640 متصل بشيد، مدل هاي سبک وزن را به صورت محلي اجرا کنيد:

تشخیص بدن انسان، تشخیص چهره، طبقه بندی اشیاء، تشخیص عمل

8MB PSRAM برای تصاویر با وضوح بالا، نتیجه گیری محلی کم تاخیر، نیازی به آپلود به ابر

3. هم زمان بودن چند وظیفه

تقسیم کار دو هسته ای: یک هسته برای شبکه های بی سیم، یک هسته برای محاسبات محلی هوش مصنوعی، به طور همزمان دستیابی به تعامل صوتی + تشخیص دوربین + کنترل دستگاه IoT

5برنامه های کاربردی اصلی (از جمله دستگاه های هوشمند هوش مصنوعی)

1. دستگاه هوشمند هوش مصنوعی / دستیار صوتی آفلاین (توسعه اصلی)

بیداری صوتی آفلاین، کنترل صوتی چراغ ها / سوکت ها / لوازم خانگی، گزارش سوالات صوتی و پاسخ داده های دمای / رطوبت / گاز

ربات صوتی هوش مصنوعی دسکتاپ، دستگاه صوتی آموزش اولیه کودکان، کنترل مرکزی خانه هوشمند آفلاین

2تجهیزات دوربین هوش مصنوعی بصری

کنترل دسترسی هوشمند تشخیص چهره، آژیر حس بدن انسان، تشخیص کالاهای انبار، نظارت حیوانات خانگی

بازرسی بصری تجهیزات صنعتی، بارگذاری بی سیم تصاویر تشخیص گاز (با حسگرهای گاز SO-E2-960، MSA 1012121X)

3. ترمینال IoT خانه هوشمند

سوئیچ های هوشمند، پانل های کمرنگ، دروازه جمع آوری دمای/رطوبت/گاز، اتصال کامل بلووتوش میش

کنترل مرکزی صفحه لمسی، کنترل از راه دور جهانی مادون قرمز (کنترل صوتی برای تهویه مطبوع / تلویزیون)

4جمع آوری داده های صنعتی (مجموعه وسیع دما - 40 ~ 85 °C)

ترمینال جمع آوری بی سیم حسگر گاز، 485/CAN به گیت وایفی، نظارت از راه دور دستگاه

ادغام داده های چند سنسور، هشدار غیرطبیعی AI محلی (یادآوری صوتی برای گاز بیش از حد)

5. سازندگان / توسعه آموزشی

رقابت اینترنت اشیا دانشگاهی، آزمایش آموزش بصری صوتی هوش مصنوعی، پلت فرم توسعه Python/MicroPython

ماشین صوتی، ربات تشخیص تصویر، دستگاه نظارت باتری کم مصرف

6تجهیزات صوتی چند رسانه ای

اسپیکر دو حالت بلوتوث وای فای، پخش کننده صوتی آفلاین، ترمینال ضبط کاهش صدا
