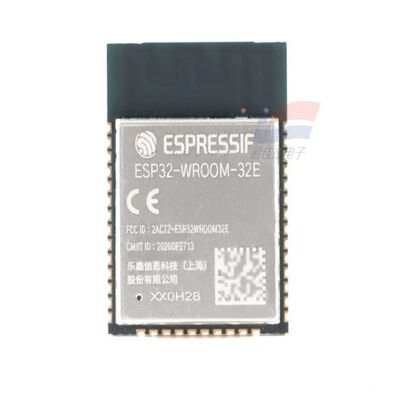

YJJ ESP32-WROOM-32E ماژول دو هسته ای وای فای و بلوتوث MCU - ماژول بی سیم LoT

توضیحات محصول:

YJJ ESP32-WROOM-32E ماژول دو هسته ای وای فای و بلوتوث MCU - ماژول بی سیم IoT

ویژگی ها:

ESP32: تراشه اصلی کنترل دو هسته ای LX6 نسل اول

WROOM-32: مجموعه ماژول های بی سیم استاندارد

E: سیلیکون بهینه شده V3 (به جای 32D قدیمی، رفع اشکال سخت افزاری، ارتقاء RF و امنیت)

آنتن: آنتن PCB داخلی؛ پسوند UE = با سوکت آنتن خارجی U.FL

نسخه فلش: N4 (4MB) / N8 (8MB) / N16 (16MB)

نسخه R2 اختیاری: PSRAM 2MB داخلی، مناسب برای ذخیره سازی صدا و تصویر

II. پارامترهای سخت افزاری اصلی

1کنترل اصلی و انبار

پردازنده: دو هسته 32 بیتی Xtensa LX6، فرکانس تنظیم شده از 80 تا 240 MHz، دو هسته دامنه قدرت مستقل

حافظه داخلی: 448KB ROM + 520KB SRAM + 16KB RTC SRAM

فلش: استاندارد 4MB، اختیاری 8MB/16MB فلش SPI

مدل R2 پیشرفته: PSRAM اکتال 2MB اضافی (برای حافظه حافظه حافظه حافظه صدا و دوربین)

پردازنده ULP با قدرت بسیار پایین: به طور مستقل داده های سنسور را در حالت خواب جمع آوری می کند، در حالت آماده در سطح میکرو آمپر برای کل دستگاه

2. 2.4G وای فای + بلوتوث وای فای دو حالت

استاندارد: 802.11 b/g/n 1T1R، حداکثر 150Mbps

کانال های عملیاتی: 2412 ~ 2484MHz ، از STA / AP / مخلوط ، WiFi Mesh ، ارتقاء از راه دور OTA پشتیبانی می کند

بهینه سازی رادیویی: ارتقاء مدار مطابقت آنتن 32E در مقایسه با 32D، اتصال همزمان پایدارتر برای چندین دستگاه

بلوتوث 4.2 (BR/EDR + BLE)

پشتیبانی از BLE Mesh، جفت بندی پخش بلوتوث، کدگذاری صوتی SBC، AFH فرکانس پرش ضد تداخل

می تواند به طور همزمان با وای فای و بلوتوث کار کند، هیچ درگیری در برنامه ریزی همزیستی رادیویی سخت افزاری وجود ندارد

3منابع محیطی (تا 26 GPIO)

تمام ماتریس های GPIO می توانند به صورت آزادانه استفاده شوند، حاشیه های سخت افزاری یکپارچه:

ارتباطات: 3 UART، I2C، SPI، I2S صوتی، TWAI (CAN2.0) ، SDIO

آنالوگ: 8 ADC SAR 12 بیتی، 2 DAC 8 بیتی، سنسور لمسی ظرفیت

کنترل: 16 LED PWM، PWM مخصوص موتور، فرستنده مادون قرمز، شمارنده نبض، نگهبان سخت افزار

پشتیبانی از توسعه پردرآمد کارت SD برای ذخیره سازی ظرفیت بزرگ

4برق، اندازه و محیط زیست

منبع برق: 3.0 ~ 3.6V (معمولا 3.3V)

اندازه: 18×17.5×3.2mm، 38Pin استاندارد SMD سطح نصب، پوشش محافظ فلزی

دمای کار: نسخه استاندارد - 40°C~+85°C؛ نسخه دمای بالا تا - 40°C~+105°C

سطح مقاومت در برابر رطوبت: MSL3، پشتیبانی از تولید انبوه جوش مجدد

گواهینامه: بلوتوث BQB، فرکانس رادیویی FCC/CE، RoHS

III. نقاط ارتقاء 32E در مقایسه با هسته 32D قبلی

ارتقاء تراشه V3 سیلیکون: مشکلات شروع کریستال، خرابی حافظه حافظه PSRAM، خطای قطع اتصال بلوتوث را برطرف می کند

افزایش امنیت: پشتیبانی از Secure Boot V2، رمزگذاری سخت افزاری فلش، مناسب برای دستگاه های شبکه تجاری

بهینه سازی رادیویی: تداخل ضد الکترومغناطیسی قوی تر، بهبود قابل توجهی در ثبات WiFi دستگاه های دارای محفظه فلزی

نرم افزار کاملا سازگار: تعاریف پین بدون تغییر باقی می ماند، می تواند به طور مستقیم پین به پین با 32D جایگزین شود، نیازی به تغییر PCB نیست

ثبات عرضه: Espressif عمدتاً مدل تولید انبوه را ارتقا می دهد، 32D به تدریج متوقف می شود، پروژه های جدید 32E را ترجیح می دهند

IV. تمایز ساده از جدول ESP32-S3 / ESP32-C3

تفاوت های کلیدی در موقعیت اصلی مدل

ESP32-WROOM-32E ماژول عمومی اینترنت اشیا دو هسته ای LX6، بدون شتاب سخت افزاری هوش مصنوعی، لوازم جانبی کامل، نسبت هزینه و عملکرد بالا

ESP32-C3-WROOM-02 کم هزینه حداقل RISC-V IoT تک هسته ای، اندازه کوچکتر، فقط برای شبکه های حسگر ساده مناسب است

ESP32-S3-WROOM-1 AI Voice / Vision تخصصی دو هسته ای LX7 با دستورالعمل های بردار AI، پشتیبانی از دوربین DVP، PSRAM بزرگ

V. سناریوهای کاربرد اصلی

1خانه هوشمند (معمول ترین سناریو)

سوکت های هوشمند، سوئیچ های دیواری، کنترل نور RGB، موتورهای پرده، دروازه حسی درجه حرارت / رطوبت / انسان؛ جفت سازی بلوتوث + کنترل از راه دور وای فای، پیوند کامل خانه میش.

2.485/CAN به WiFi دروازه بی سیم، نظارت از راه دور تجهیزات صنعتی

3دستگاه های صوتی

اسپیکر دو حالت بلوتوث وای فای، ترمینال اعلام صوتی، تشخیص صوتی ساده، پخش کننده MP3؛ نسخه PSRAM می تواند جریان های صوتی را ذخیره کند.

4اتوماسیون صنعتی

ضبط کننده داده های صنعتی، جمع آوری وضعیت تجهیزات، نظارت بر درجه حرارت / رطوبت / فشار آنلاین، گسترش بی سیم PLC، گره جمع آوری IoT گلخانه کشاورزی؛طیف گسترده ای از دمای -40 ~ 85°C مناسب برای کارگاه ها / در فضای باز.

5الکترونیک مصرفی و دستگاه های سازنده

ماشین کنترل از راه دور وای فای، مقیاس الکترونیکی، آشکارساز سلامت، دستگاه های مشترک (باتری شارژ / کابینت ذخیره سازی) ، هیئت آموزشی توسعه Arduino / ESP-IDF.

6. نظارت بر امنیت و کم مصرف

نظارت بر محیط زیست بیرونی با باتری، ضبط کننده دمای انبار / رطوبت، کنترل کننده دسترسی، دستگاه هشدار حس انسان؛ حالت خواب عمیق برای ماه ها عمر باتری.
