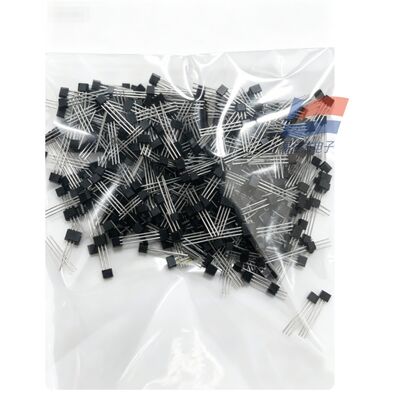

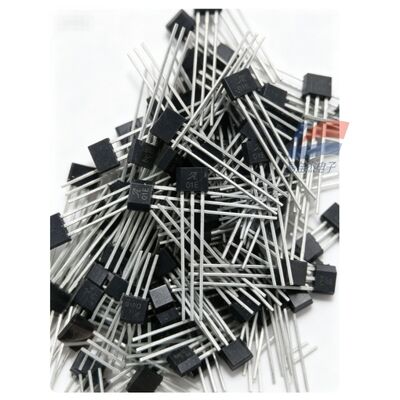

سوئیچ هال دیجیتال تک قطبی YJJ A1101EUA-T با صفحه نمایش ابریشم 01E الکترونیک خودرو

توضیحات محصول:

YJJ A1101EUA-T یک قطب دیجیتال سوئچ سالن با ابریشم صفحه نمایش 01E الکترونیک خودرو

ویژگی ها:

I. اطلاعات اساسی

نام کامل مدل: A1101EUA-T، پرده ابریشم 01E
بسته بندی: SIP-3 3-pin-through-hole (TO92 معادل پلاگین بلند)
نوع دستگاه: سوئیچ هال تک قطبی مداوم (خرید دیجیتال) ، فقط قطب S (قطب جنوبی) آهنربا را حس می کند
یکپارچه سازی داخلی: مدار ثبات ولتاژ، عنصر هال، تقویت کننده سیگنال، ماشه شمیت، ترانزیستور خروجی خروجی باز NMOS
گواهینامه ها: درجه خودرو AEC-Q100، حفاظت از محیط زیست RoHS، ضد تداخل ESD / EMC بالا، حفاظت از باتری عقب
پارامترهای الکتریکی هسته ای (شرطی استاندارد کار در 25 درجه سانتیگراد)
1جدول مشخصات الکتریکی منبع برق
مقادیر مشخصات پارامتر
ولتاژ تغذیه کار VCC 3.8 V ~ 24 V DC (مطابق با کنترل صنعتی 5V / 12V / 24V / منبع برق خودرو)
حداکثر ولتاژ مقاومت ±30V (محافظت از اتصال معکوس و حفاظت از افزایش)
جریان عمودی ثابت معمولی 7.5 mA
زمان روشن شدن برق ≤ 4 μs، میدان مغناطیسی بلافاصله پس از روشن شدن می تواند تشخیص داده شود
2پارامترهای محرک میدان مغناطیسی (کارایی مغناطیسی هسته ای) جدول
پارامترهای تعریف ارزش های معمولی
نقطه محرک کار BOP (S قطب نزدیک) 175G (17.5 mT) خروجی پایین کشیده شده و زمانی که میدان مغناطیسی ≥ 175G است هدایت می شود
نقطه انتشار BRP (مغناطیس دور) 45G (4.5 mT) خروجی قطع شده و مقاومت بالایی دارد وقتی میدان مغناطیسی < 45G است
پنجره هیستریز مغناطیسی BHYS 130G مانع از تحریک نادرست میدان مغناطیسی می شود
قطب شناسایی قطب واحد، فقط به قطب S آهنربا پاسخ می دهد قطب N هیچ پاسخ ندارد
3پارامترهای خروجی
ساختار خروجی: N-کانال باز تخلیه (جمع کننده باز) ، باید با استفاده از یک مقاومت کشش بالا
حداکثر جریان غرق IOUT: 25 mA، می تواند به طور مستقیم LED ها، رله های کوچک را هدایت کند
کاهش اشباع (روندهایی در 20mA): 215 mV معمولی، حداکثر 400 mV
جریان خروجی خارج از حالت: ≤ 10 μA
4محیط زیست و دمای
دمای کار: -40 °C ~ +85 °C (مجموعه وسیع دمای درجه خودرو)
دمای ذخیره سازی: -55 °C ~ +150 °C
مواد بسته بندی: بسته بندی پلاستیکی از رزین اپوکسی سیاه، مقاوم در برابر لرزش و رطوبت
III. مزیت های اصلی محصول
ولتاژ گسترده 3.8 ~ 24V، مناسب برای دستگاه های مصرف کننده 5V، سیستم های صنعتی 24V، خودرو 12V؛
کالیبراسیون بسته بندی کارخانه باعث از بین رفتن حرکت دمای فشار تزریق می شود، نقاط پرتاب پایدار در سراسر محدوده دمایی؛
تشخیص مداوم در زمان واقعی، بدون تاخیر در خواب، بلافاصله به حرکت مغناطیس پاسخ می دهد.
حفاظت های متعدد داخلی: حفاظت از اتصال معکوس، ولتاژ بالا، ESD، EMC قوی در برابر تداخل موتور
هیچ خازن بایپاس خارجی وجود ندارد، مدار بسیار ساده است؛
بسته بندی DIP SIP با پیچ بلند، مناسب برای جوش دستی، تولید پلاگین
حالت جامد بدون تماس مکانیکی، بیش از یک میلیارد بار طول عمر، بدون فرسایش، بدون جرقه.
IV. اهداف خاص استفاده
1الکترونیک خودرو (سناریوهای اصلی خودرو)
تشخیص موقعیت صندلی، تشخیص قفل درب / درب عقب / پنجره؛
سنسور انتقال گیرنده، محدوده موقعیت گاز / گاز
پاک کننده، محدوده سفر سقف خورشیدی، سلاح شارژ انرژی جدید در محل شناسایی
2تجهیزات اتوماسیون صنعتی
سیلندر/پستون شیر الکترومغناطیسی در محل، سوئیچ مقناطیسی محدودی
کمربند میخ، شمارنده سرعت چرخش رول، تشخیص حضور قطعات فلزی
آلارم بسته شدن مغناطیسی درب کابینت، درب حفاظت از ایمنی
فن، سرعت چرخش روتور موتور، شمارش نبض
3لوازم خانگی و خانه هوشمند
تشخیص مغناطیسی پوشش درب ماشین لباسشویی، تشخیص سوئیچ درب یخچال
محرک مغناطیسی تصادف جاروبرقی، تانک آب / ردیابی جعبه گرد و غبار در محل
فیلتر تصفیه کننده آب در محل، تشخیص بسته شدن کاور پختن برنج
قفل درب هوشمند، حسگر مقناطیسی در محل
4الکترونیک مصرفی، تجهیزات ابزار
پوشش فلپ بانک برق، باز کردن بخش هدست بلوتوث و تشخیص بیداری
چاپگر، بسته شدن کاور اسکنر، شناسایی جعبه مصرفی در محل
اندازه گیری جریان، اندازه گیری آب / اندازه گیری پالس مغناطیسی گاز؛
شناسه ی مکیدن مغناطیسی باتری دستگاه دستی.
5. امنیت و ذخیره سازی
آلارم مغناطیسی درب، کابینت ذخیره سازی، نظارت بر وضعیت درب امن؛
خط مونتاژ مواد موجودی مقناطیسی، شمارش مرتب سازی.
