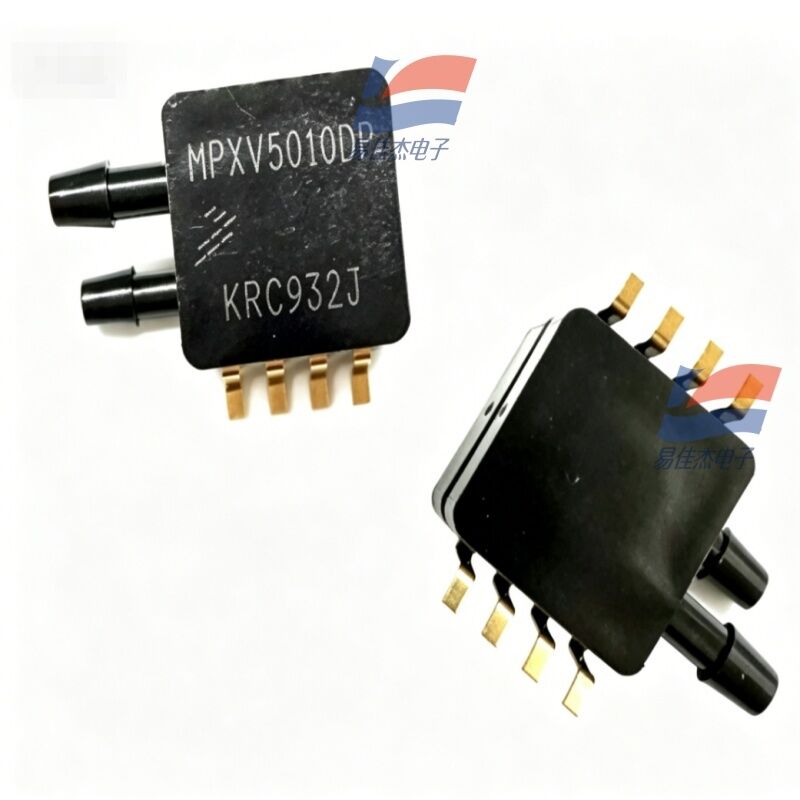

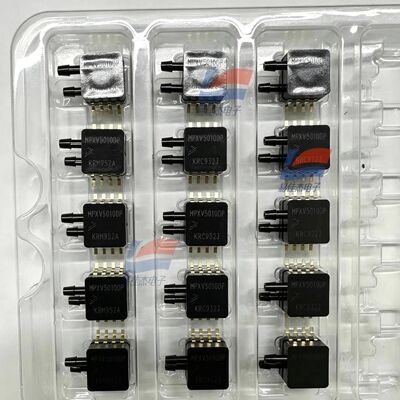

YJJ MPXV5010DP 0-10kPa حسگر فشار فرقی HVAC و کاربردهای پزشکی

توضیحات محصول:

YJJ MPXV5010DP 0-10kPa حسگر فشار فرقی HVAC و کاربردهای پزشکی

ویژگی ها:

I. پارامترهای اصلی

1. محدوده فشار

نوع اندازه گیری: فشار دیفرانسیل (دیفرانسیل) ، دو ورودی P1-P2

محدوده: 0 تا 10 kPa (0 تا 1.45 PSI، تقریبا 1000 میلی متر ستون آب)

حداکثر اضافه بار: 40 kPa

فشار شکستن: 100 kPa

2. خروجی الکتریکی (توسعه داده شده با جبران دما)

منبع برق: ۴٫۷۵-۵٫۲۵ ولت (برنامه استاندارد ۵ ولت سیستم میکروکنترلر تک چیپ)

ولتاژ خروجی: 0.2 V (0 kPa) - 4.7 V (10 kPa در مقیاس کامل) ، ولتاژ خروجی آنالوگ خطی

حساسیت: 450 mV/kPa

زمان پاسخ: ≤ 1 ms

دقت: خطای کل در کل محدوده دمای 0 - 85 °C ≤ ± 5٪ FS، کالیبراسیون کارخانه، مدار تعویض دمای یکپارچه بر روی تراشه، نیازی به مدار تهویه خارجی نیست

3محیط زیست و ساختار

دمای عملیاتی: -40°C ️ +125°C

بسته بندی: SIP-6 ورودی مستقیم، دود هوا دو قلاب (قطر بیرونی φ3.3mm) ، متصل به لوله های لاستیکی سیلیکون

متوسط: فقط برای هوای خشک و تمیز مناسب است، برای مایعات، گاز های خوردنی مناسب نیست

پین ها: 1 = VCC 5V؛ 2 = GND؛ 3 = Analog Out؛ 4/5/6 = پین های شناور

II. تفسیر نمونه نامه

MPXV: سری با تقویت سیگنال روی تراشه + جبران دما

5010: کد محدوده 0 - 10 kPa

DP: فشار دیفرانسیل = نوع فشار دیفرانسیل دو پورت (دو پورت فشار، اندازه گیری تفاوت فشار بین دو نقطه)

III. کاربردهای اصلی

1صنعت تهویه مطبوع HVAC (معمولاً استفاده می شود)

اندازه گیری تفاوت فشار قبل و بعد از فن، اندازه گیری فشار ایستاتیک لوله ها

نظارت بر انسداد فیلتر: افزایش تفاوت فشار قبل و بعد از فیلتر نشان می دهد که فیلتر مسدود است

کنترل فشار اتاق های تمیز، کارگاه های بدون گرد و غبار، نظارت بر حجم هوای تهویه

2تجهیزات پزشکی

اندازه گیری تفاوت فشار جریان هوا در دستگاه های تنفس و دستگاه های بیهوشی

اندازه گیری جریان هوا در ابزار آزمایش عملکرد ریه

جمع آوری فشار برای سیستم های کنترل فشار هوا در تخت های بیمارستان

3اندازه گیری و کنترل صنعتی

اندازه گیری سرعت باد با لوله های پیتوت (در ترکیب با فشار فرقی برای محاسبه سرعت باد)

اندازه گیری جریان گاز کوچک (تخفیف فشار + تبدیل فشار فرقی به جریان)

نظارت بر فشار منفی فن ها، پمپ های خلاء

نظارت بر فشار آنالیزرهای گاز

4لوازم خانگی و ابزار

تشخیص فشار سطح آب در ماشین لباسشویی

کنترل فشار حلقه بسته پمپ های هوا کوچک

تست فشرده سازی هوا، تجهیزات آزمایش میکرو فشار
