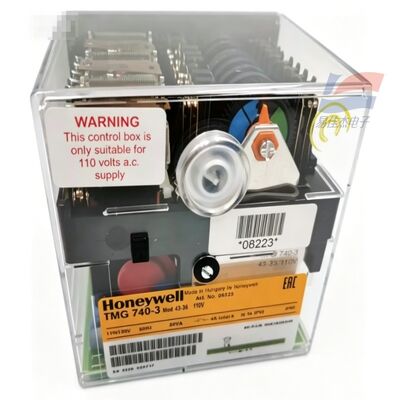

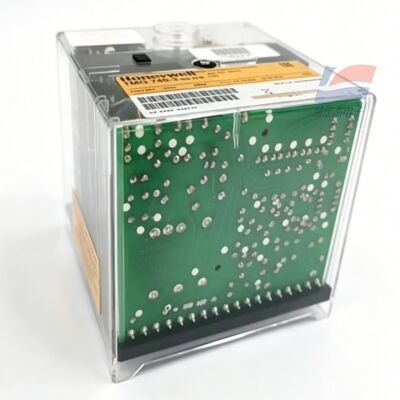

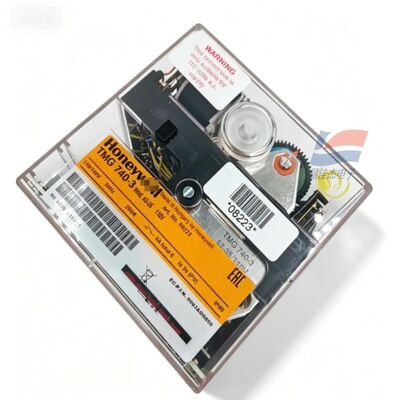

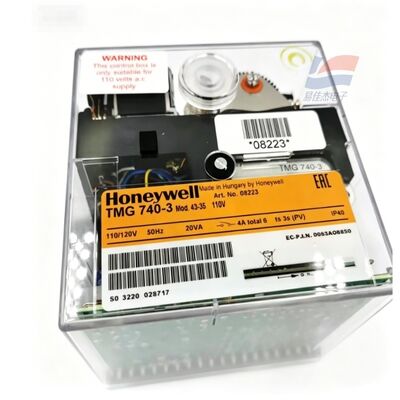

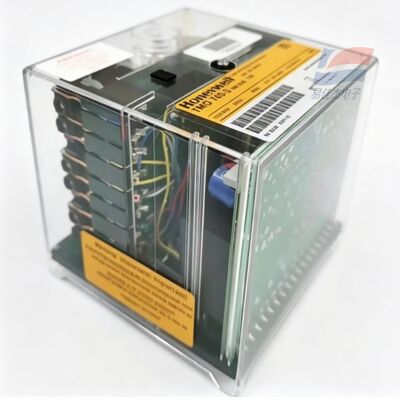

YJJ TMG740-3 TMG 740-3 کنترل کننده احتراق ساترونیک کنترل کننده برنامه روشنایی برای سوزندگان سوخت

توضیحات محصول:

YJJ TMG 740-3 کنترل کننده احتراق ساترونیک کنترل کننده برنامه روشن شدن برای سوزندگان سوخت

ویژگی ها:

I. اطلاعات اصلی کارخانه

TMG740-3 یک کنترل کننده احتراق نفت و گاز دو منظوره با قدرت بالا با سیستم کنترل قابل برنامه ریزی است.معمولاً در صنعت به عنوان کنترل کننده احتراق / کنترل کننده برنامه روشنایی شناخته می شود.

بخش بندی و طبقه بندی کامل مدل

فرمت کامل مدل: TMG 740-3 Mod.XX-XX، که Mod نشان دهنده پارامترهای زمان بندی است. سه مشخصات تجاری اصلی عبارتند از:

مدل 32-32 شماره سفارش: 08211U

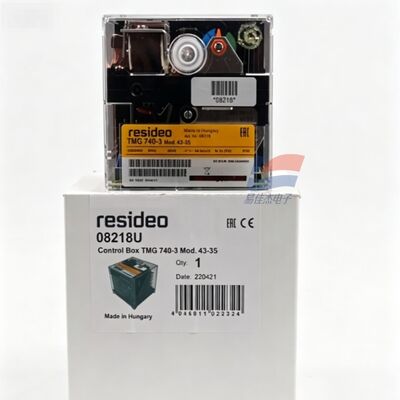

Mod.43-35 شماره سفارش: 08218U (در بازار موجود است تا حداکثر)

مدل 13-53 شماره سفارش: 08223U

موقعیت محصول

مناسب برای دستگاه های احتراق دو سوخت گاز/بنزین با قدرت متوسط و بزرگ؛ نوع بادکنک اجباریمطابق با استانداردهای ایمنی احتراق اروپا EN298.

شرح وضعیت

II. پارامترهای فنی اصلی الکتریکی و زمان بندی

1مشخصات منبع برق

ولتاژ کاری: AC220 ~ 240V (-15% ~ + 10%) ، 50Hz (متوافق با 40 ~ 60Hz)

کل مصرف برق: حدود 15VA

فیوز: 10A سریع / 6A آهسته

حداکثر جریان خروجی یک ترمینال: 4A، کل خروجی ماشین: 6A

سطح حفاظت: IP44، دمای محیط نصب: -20°C ~ +60°C

وزن کل ماشین (شامل پایه): 1100g

2جدول سازگاری تشخیص شعله (معمول برای سه نوع آشکارساز)

روش تشخیص حساسیت پرتاب کننده حد بالایی از فاصله سیم کشی

سنجه یون 1.6μA سیم معمولی 50 متر / سیم محافظ 100 متر

لوله ی عکاسی ماوراء بنفش UV 70μA سیم معمولی 100m / سیم محافظ 200m

سُند چشمک زننده مادون قرمز 5μA (سطح برای 2 چراغ LED روشن) همان سُند یون

3. توالی کالیبراسیون (Mod. 43-35 مدل اصلی)

زمان پیش دم کردن: 43 ثانیه (تهویه اجباری با دمپر هوای کاملا باز)

زمان قبل از روشن شدن: 3s ثابت

فاصله تشخیص ایمنی دریچه ایمنی: 5s (پنجره ی روشن شدن ایمنی، زمان توقف ماشین را در صورت خرابی قفل می کند)

قفل خطا: از دست دادن شعله، فشار هوای ناکافی، شکست سنجه UV همه به طور خودکار قفل می شوند، نیاز به تنظیم مجدد دستی

4ساختار سخت افزاری

محفظه ضد شعله شفاف، بلوک پایانی پایه پلاگین

مکانیسم زمان بندی موتور همگام داخلی، 16 سوئیچ کام، ترانسفورمور، شاخص حالت خطای LED (5 سطح نمایش شدت شعله)

پنل جلویی با دکمه تنظیم مجدد + چراغ هشدار خطا، پرندگان پایین می توانند برای سوئیچ فشار هوا، منطق نظارت بر روشن شدن پیکربندی شوند

III. سناریوهای تجهیزات قابل استفاده

سوزان های صنعتی با قدرت بالا برای گاز و سوخت، دیگها، ژنراتورهای بخار

کوره های گرم هوا برای خشک کردن رنگ

تجهیزات صنعتی گرمایش دو مرحله ای / تنظیم متناسب ، تجهیزات درمان گرما کوره

واحدهای سوخت دوگانه با گاز دوگانه
