YJJ RAK19007 هیئت پایه WisBlock 2nd Gen - هیئت ارزیابی هیئت توسعه ماژول پایه

توضیحات محصول:

YJJ RAK19007 WisBlock Base 2nd Gen - Evaluation Base Board Development Module Board

ویژگی ها:

I. نمای کلی

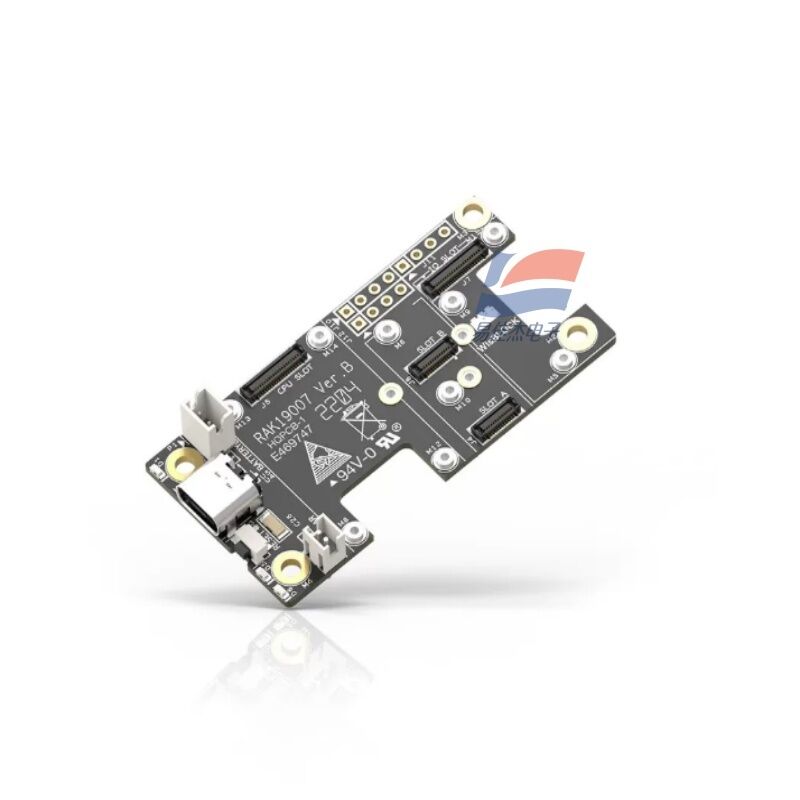

RAK19007 نسل دوم برد ارزیابی جهانی / پایه توسعه RAK WisBlock است که جایگزین RAK5005-O قدیمی شده است. این حامل کل راه حل ماژولار IoT LoRaWAN است که برای میزبانی از کنترل کننده هسته WisBlock، سنسورهای مختلف، موقعیت یابی GNSS، ماژول های توسعه IO، ارائه منبع تغذیه، شارژ، پورت سریال و قابلیت های گسترش گذرگاه استفاده می شود. این یک پایه استاندارد برای توسعه سریع نمونه اولیه و گره های کم مصرف در فضای باز است. RAKwireles... .
II. پارامترهای اصلی سخت افزار
1. اندازه فیزیکی و ساختار
اندازه: 60 میلی متر × 30 میلی متر، PCB فشرده فوق العاده نازک
نصب: 4 سوراخ ثابت پیچ M2.5، می تواند مستقیماً در محفظه نصب شود

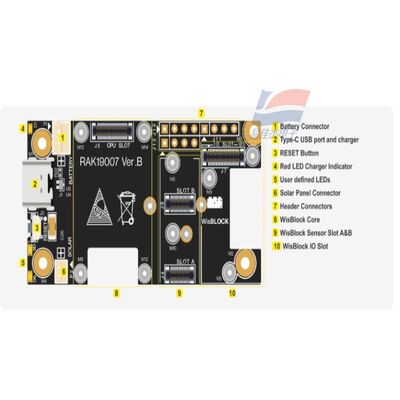

چیدمان اسلات:
شکاف CORE (40Pin): 1 مسیر، نصب ماژول هسته WisBlock (مانند RAK4631، RAK11200، RAK3172 و غیره. هسته LoRa)
شکاف های سنسور A/B/C: 3 مسیر، پشتیبانی از ماژول های سنسور کوچک استاندارد 10 میلی متری (رطوبت دما، گاز، فوتوالکتریک، شتاب و غیره)
اسلات D (شیار اندازه بزرگ): 1 مسیر، سازگار با ماژول بزرگ 23 میلی متری (موقعیت یابی GNSS RAK12500، ماژول سلولی 4G/NB-IoT)
بهینه‌سازی نسل دوم: ماژول GNSS وارد شده در شکاف D موقعیت‌های حسگر دیگر را اشغال نمی‌کند و مشکل تضاد فضا در نسل اول را حل می‌کند. RAKwireles...
روش نصب: ماژول را می توان در بالا و پایین صفحه پایه در هر جهت نصب کرد.
2. سیستم منبع تغذیه (مزیت اصلی)
چندین ورودی منبع تغذیه
USB-C 5V: دانلود برنامه، اشکال زدایی پورت سریال، شارژ باتری لیتیومی
پد BAT: منبع تغذیه باتری تک لیتیوم پلیمری 3.7 ولت
پد خورشیدی: ورودی پنل خورشیدی 5 ولت، شارژ خودکار خارج از شبکه در فضای باز
تراشه مدیریت شارژ باتری لیتیوم داخلی، به طور خودکار شارژ را در صورت پر شدن متوقف می کند
دو خروجی برق 3.3 ولت:
VDD: منبع تغذیه ثابت، به طور مداوم برق را به کنترل اصلی Core می رساند
3V3_S: می تواند نرم افزار غیرفعال شود (کنترل شده توسط پین IO2)، برق 4 اسلات سنسور را به طور مستقل تامین می کند، لوازم جانبی را قطع می کند تا مصرف برق را به میزان قابل توجهی در طول خواب کاهش دهد.
حداکثر خروجی 750 میلی آمپر برای تنظیم ولتاژ 3.3 ولت، مطابق با الزامات عملکرد همزمان چند سنسور
مصرف انرژی ساکن خواب بسیار کم، مناسب برای گره های نظارت طولانی مدت با باتری در طبیعت
3. منابع رابط
USB Type-C: رایت سیستم عامل، گزارش پورت سریال، شارژ همه در یک
پین توسعه خارجی (2.54 میلی متر): دکمه دانلود BOOT، چندین GPIO، سخت افزار I2C، سخت افزار UART را هدایت می کند، می تواند به صورت خارجی به دستگاه های خارجی متصل شود (کلید فوتوالکتریک LTH-1550-01، رله، نمایشگر)
دکمه های نصب شده روی تخته: دکمه تنظیم مجدد، دکمه بوت BOOT
باس: اتوبوس یکپارچه I2C/SPI/UART در داخل صفحه پایه، همه اسلات ها به طور خودکار با یکدیگر ارتباط برقرار می کنند، بدون نیاز به سیم کشی دستی
4. مشخصات محیطی
دمای عملیاتی: -40℃ ~ +85 ℃، درجه حرارت گسترده صنعتی
محیط توسعه سازگار: Arduino IDE، PlatformIO، RUI3، ESP-IDF/nRF SDK
استاندارد حفاظت از محیط زیست: RoHS
III. عملکرد و کاربرد اصلی
1. ارزیابی سریع نمونه اولیه اینترنت اشیا LoRaWAN (هدف اصلی)
همراه با WisBlock Core (RAK4631/RAK3172) برای ساخت سریع گره‌های نظارتی کم مصرف، بدون نیاز به طراحی منبع تغذیه، شارژ، برد آداپتور سنسور، پلاگین و بازی:
نظارت بر محیط زیست: رطوبت دما، فشار هوا، CO2، ترکیب سنسور گاز
مکان دارایی: شیار D ماژول GNSS را درج می کند که به عنوان ردیاب در فضای باز استفاده می شود
مجموعه صنعتی: سوئیچ فوتوالکتریک، ارتعاش، سنسور سطح مایع دروازه گزارش داده
