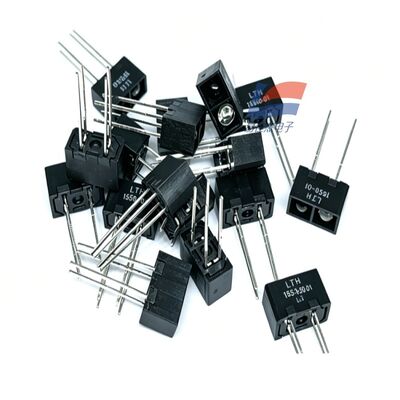

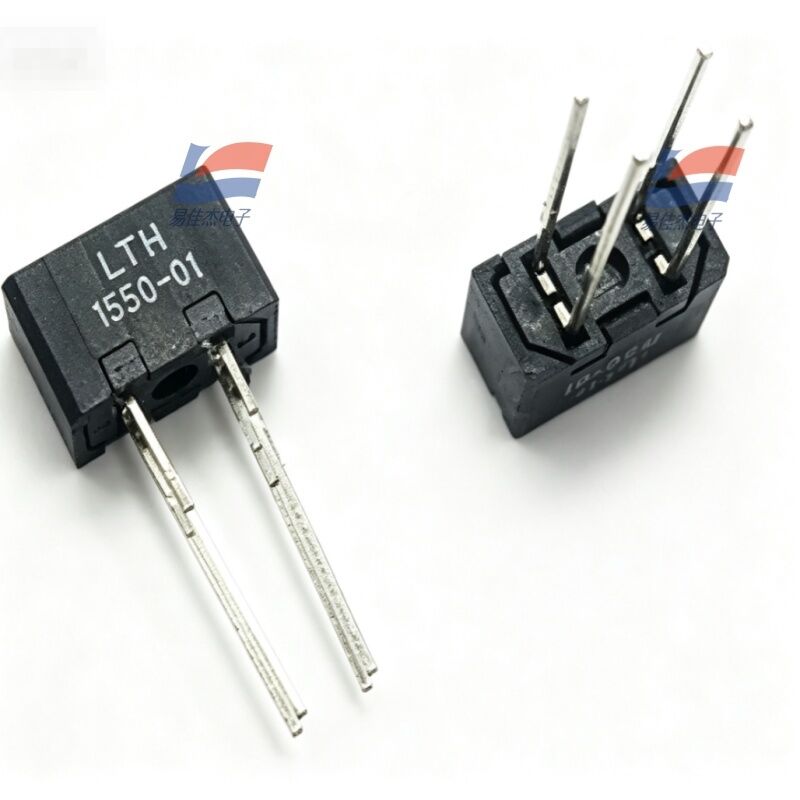

YJJ LTH-1550-01 سنسور فوتو الکتریکی سوئیچ فوتو الکتریکی سوئیچ عکاسی

توضیحات محصول:

سنسور فوتوالکتریک YJJ LTH-1550-01 - سوئیچ فوتوالکتریک - سوئیچ فوتوالکتریک انعکاسی - مورد استفاده در تجهیزات خودکار

ویژگی ها:

I. اطلاعات اولیه محصول
نام تجاری: LITEON (کارخانه اصلی تایوان)
مدل: LTH-1550-01
نوع: سنسور فوتوالکتریک بازتابی (قطع کننده فوتوالکتریک بازتابی)
بسته: پایه 4 پین سطحی DIP4، گام استاندارد 2.54 میلی متر
فاصله سنجش استاندارد: 3.81 میلی متر (محدوده تشخیص بهینه)
گواهینامه: مطابق با استانداردهای زیست محیطی RoHS، مناسب برای لوازم الکترونیکی صنعتی / مصرفی
II. اصل ساختار داخلی
ادغام دو جزء در یک واحد:
LED ساطع کننده مادون قرمز 940 نانومتری (نور مادون قرمز ساطع می کند)
ترانزیستور نوری NPN (دریافت نور مادون قرمز منعکس شده)
پنجره های خروجی و پذیرش در یک جهت و در کنار هم چیده شده اند. هنگامی که یک جسم وارد محدوده تشخیص 3.81 میلی متر می شود، نور مادون قرمز به لوله گیرنده منعکس می شود، ترانزیستور هدایت می کند، سطح تغییر می کند و به تشخیص حضور غیر تماسی دست می یابد. پوسته مشکی دارای ساختار سایه زنی است که در برابر تداخل نور سرگردان محیطی مقاومت می کند.
III. پارامترهای اصلی الکتریکی
محدود کردن مقادیر رتبه بندی شده
جدول
مشخصات پارامتر
جریان رو به جلو LED اگر حداکثر 60 میلی آمپر باشد
LED ولتاژ معکوس Vr 5V
LED Drop Vf Typical 1.2V
کلکتور فوتوترانزیستور جریان آی سی حداکثر 20 میلی آمپر
کلکتور-امیتر ولتاژ Vceo 30V
دمای عملیاتی -25℃ ~ +85℃
دمای ذخیره سازی -55℃ ~ +110℃
ویژگی های الکتریکی
نسبت انتقال فعلی CTR: 50٪ تا 600٪
سرعت پاسخ سریع، مناسب برای شمارش با سرعت بالا، تشخیص موقعیت
خروجی حلقه باز کلکتور NPN، می تواند مستقیماً با میکروکنترلر تک تراشه IO جفت شود.
IV. تعریف 4 پین (شخصیت های چاپ شده از زیر مشاهده می شوند، پین ها از چپ به راست)
پین 1: آند LED (LED+)
پین 2: کاتد LED (LED- / GND)
پین 3: امیتر فوتوترانزیستور (E، زمین مشترک GND)
پین 4: جمع کننده فوتو ترانزیستور (C، خروجی سیگنال)
طرح سیم کشی ساده (ESP32 / میکروکنترلر تک تراشه عمومی)
LED + متصل به مقاومت محدود کننده جریان 220Ω به 3.3V/5V. LED - متصل به GND
فوتوترانزیستور E متصل به GND. کلکتور C با کشش مقاومت 10K به IO متصل می شود
هنگامی که یک شی نزدیک می شود، IO یک سطح پایین را خروجی می دهد. هیچ شیئی سطح بالایی ندارد
V. مزایای هسته محصول
کالیبراسیون کارخانه ای یکپارچه، بدون نیاز به تنظیم دستی مسیر نور، پلاگین و بازی
بدون تماس مکانیکی، طول عمر بسیار بیشتر از میکروسوئیچ های مکانیکی است
اندازه جمع و جور، نصب روی سطح روی PCB، مناسب برای نصب داخلی در دستگاه های کوچک
پوسته سایه سیاه، در روشنایی داخلی فعال نمی شود، نور طبیعی ضعیف است
عملکرد محدوده دمایی گسترده، سازگار با تجهیزات صنعتی، تجهیزات اداری، لوازم کوچک
VI. سناریوهای کاربردی معمولی
تجهیزات اداری: تشخیص کاغذ، شمارش کاغذ، تشخیص گیر کردن کاغذ در پرینترها / دستگاه های کپی
تجهیزات اتوماسیون: تشخیص حضور و غیاب، تشخیص موقعیت محدود خطوط مونتاژ کوچک
سخت افزار هوشمند: تشخیص درب سطل های ذخیره سازی، تشخیص باز شدن درب سطل زباله، تشخیص سطح مایع ساده
تجهیزات مالی: خودپرداز، تشخیص ارز کاغذی صندوق، شمارش قبض
