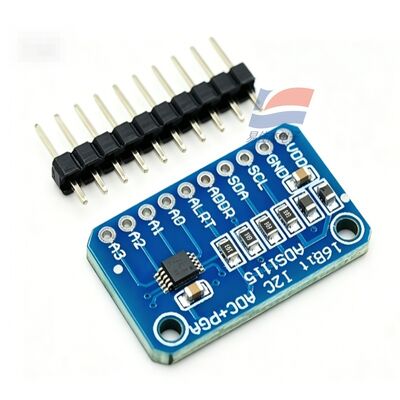

YJJ ADS1115 16 بیتی High-Precision Analog-to-Digital Converter ADC Development Board ماژول 4 کانال

توضیحات محصول:

YJJ ADS1115 16 بیتی با دقت بالا تبدیل آنالوگ به دیجیتال ADC توسعه برد ماژول 4 کانال

ویژگی ها:

وضوح: 16 بیت، بدون از دست دادن اطلاعات
حداقل ولتاژ LSB (PGA = 16، FS = 0.256 ولت): 8μV
غیر خطی بودن انتگرال INL: ± 0.5 LSB
نسبت رد حالت مشترک CMRR: DC معمولی 100dB، فرکانس شبکه 50/60Hz 105dB (حالت کم سرعت 8SPS)
افزایش دما: 5~7 ppm/℃
مرجع داخلی داخلی با رانش کم، بدون نیاز به منبع مرجع خارجی
8 SPS / 16 SPS / 32 SPS / 64 SPS / 128 SPS (پیش‌فرض) / 250 SPS / 475 SPS / 860 SPS (حداکثر)
سرعت کم 8SPS: بهینه برای سرکوب صدای شبکه
سرعت بالا 860SPS: دریافت سریع سیگنال پویا
هشتم. پارامترهای منبع تغذیه
ولتاژ منبع تغذیه (ولتاژ آنالوگ/دیجیتال یکسان): 2.0V ~ 5.5V، سازگار با میکروکنترلرهای 3.3V/5V
جریان عملیاتی:
حالت تبدیل پیوسته: معمولی 150μA
حالت خواب تک تبدیل: خاموش شدن خودکار پس از تکمیل تبدیل، متوسط ​​مصرف برق بسیار کم کل دستگاه
مصرف برق معمولی: 0.3 میلی وات
محدوده ولتاژ آنالوگ ورودی: 0 ولت ~ VDD (تک سر)
IX رابط دیجیتال I2C
سازگار با استاندارد I2C، حداکثر نرخ 400 کیلوهرتز
4 آدرس قابل انتخاب سخت افزاری (پین ADDR متصل به سوئیچ VDD/GND/SDA/SCL)، حداکثر 4 تراشه ADS1115 را می توان در یک باس متصل کرد.
مقایسه‌کننده دیجیتال داخلی: آستانه‌های بالا و پایین قابل تنظیم، خروجی وقفه پین ​​ALERT، بیدار کردن MCU در هنگام افزایش ولتاژ/کم ولتاژ
X. اندازه بسته (3 نوع نصب سطحی اصلی)
X2QFN-10 (IRUGR): 2.0 میلی متر × 1.5 میلی متر × 0.4 میلی متر، حجم بسیار کوچک، سنسور پوشیدنی / میکرو
SOT-10 (DYN): 2.9mm × 2.8mm × 0.6mm، نصب سطح عمومی
VSSOP-10 (IDGSR): 3.0mm × 4.9mm، مناسب برای لحیم کاری دستی
XII. محیط عملیاتی
دمای عملیاتی: -40℃ ~ +125℃
دمای ذخیره سازی: -60℃ ~ +150℃
رطوبت: 0~95٪ RH، بدون تراکم
سازگار با RoHS
سیزدهم. توابع کلیدی داخلی
مرجع ولتاژ با دقت بالا داخلی
نوسان ساز ساعت داخلی، بدون نیاز به کریستال خارجی
بهره قابل برنامه ریزی PGA، سیگنال میکروولت تا 5 ولت را پوشش می دهد
مولتی پلکسر 4 کانال آنالوگ MUX
مقایسه کننده ولتاژ دیجیتال + خروجی وقفه
حالت صرفه جویی در انرژی تک تبدیلی، ترجیح داده شده برای گره های باتری
