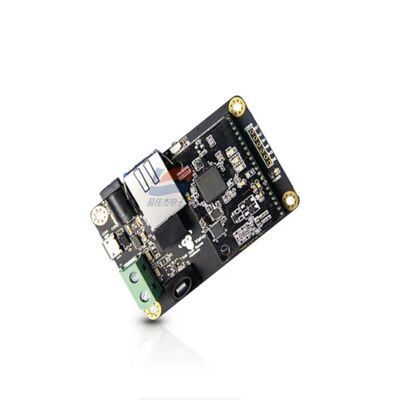

YJJ WisLink PLC LX200V30 هیئت ارزیابی ماژول ارتباطات خط برق (PLC) برای شبکه های ترکیبی PLC + LoRa

توضیحات محصول:

هیئت ارزیابی YJJ WisLink PLC LX200V30 - ماژول ارتباطات خط برق (PLC) برای شبکه های ترکیبی PLC + LoRa

ویژگی ها:

I. کلیۀ محصولات

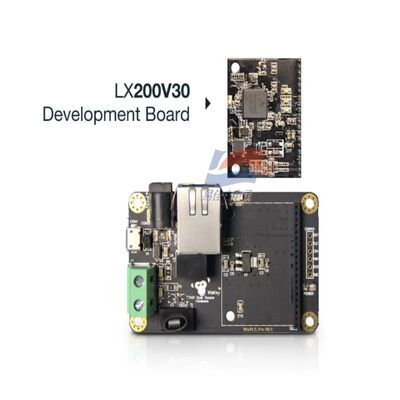

1ماژول هسته ای LX200V30
SoC کنترل اصلی: چیپ حامل خط برق پهن باند Qualcomm QCA7420
روش تعدیل: OFDM فرکانس تقسیم ارتگونال چندگانه
پروتکل استاندارد: IEEE1901, HomePlug AV استاندارد بین المللی PLC Universal Broadband
رسانه انتقال: خط برق، جفت پیچ، کابل هم محوری، هر سه رسانه سازگار هستند
EVB همراه: WisPLC PRO Evaluation Board (LX200V30 EVB) ، برای آزمایش سریع، توسعه نمونه اولیه و تأیید راه حل استفاده می شود
II. پارامترهای عملکرد RF و ارتباطات
نرخ لایه فیزیکی
حداکثر نرخ PHY: 500Mbps؛ تولید واقعی کسب و کار تقریباً 400 ~ 460Mbps (RAKwireles...)
باند فرکانس عملیاتی
2 ~ 68MHz (متوافق با باند تلویزیون سیم کشی CATV ، بدون تداخل) ؛ به طور کلی 2 ~ 30MHz برای کاهش تداخل توصیه می شود (Rakwireles...)
فاصله انتقال (محیط سیم کشی ایده آل)
خط برق متناوب: حداکثر 300 متر
جفت پیچیده (خط تلفن / کابل شبکه): حداکثر 600 متر
کابل کواکسیال: حداکثر 2000 متر (RAKwireles...)
قابلیت پیکربندی شبکه
شبکه واحد تا 7 LX200V30 ماژول می تواند نصب شود، به طور خودکار به شبکه متصل، صفر پیکربندی قدرت در آماده است
رمزگذاری امنیتی
رمزگذاری سخت افزاری AES 128 بیتی برای جلوگیری از شنیدن اطلاعات، دستکاری (RAKwireles...)
ضد تداخل
سازگاری الکترومغناطیسی C4 درجه صنعتی، سازگار با تبدیل کننده های فرکانس، دستگاه های جوش، موتورها و غیره سناریوهای تغذیه با سر و صدا قوی؛ Jitter کم تاخیر < 1.8ms
مشخصات ماژول سخت افزاری (ماژول LX200V30)
اندازه: 40mm × 30mm، ماژول استامپ پین استاندارد
اتوبوس رابط
رابط اترنت MII (تواصل با MCU/PHY)
2.54mm سرپوش استاندارد پین برای منبع برق، GPIO، نور شاخص وضعیت
الزامات منبع برق (بسته ماژول)
منبع برق دوگانه: 3.3V DC (Chip Core) + 12V DC (PLC Line Drive Transformer) ، هر دو باید همزمان تغذیه شوند
شاخص وضعیت GPIO
PWR: چراغ نشان دهنده قدرت
ETH: ارتباط اترنت / چشمک زدن داده ها
PLC: اتصال خط برق / داده ها
محدوده دمای عملیاتی
عملکرد: -40°C ~ +85°C
نگهداری: -40°C ~ +85°C
مصرف برق
حالت آماده: حدود 120mA؛ انتقال بار کامل: 220 ~ 280mA؛ بار بالا پیشنهاد اضافه کردن سینک گرما

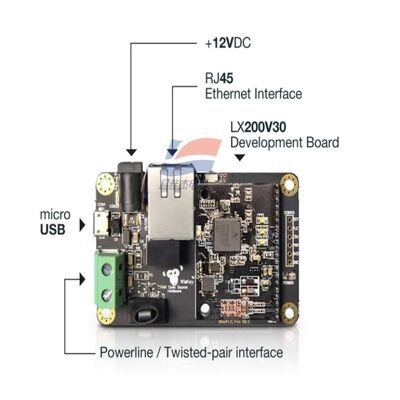

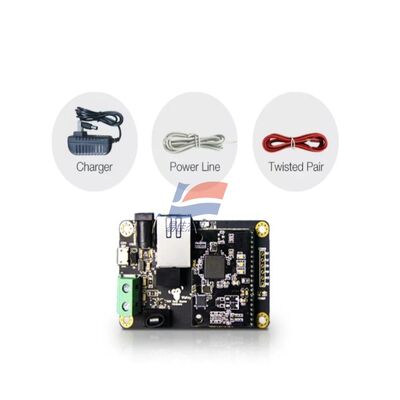

IV. پیکربندی کامل LX200V30 EVB Evaluation Board (بورد پایه WisPLC PRO)
1رابط برق (دو روش برق)
سوکت جریان مستقیم DC: ورودی آداپتور DC 12V (توصیه شده)
مایکرو USB 5V: فقط منبع برق عیب یابی، نمی تواند PLC را به طور کامل هدایت کند
مدار قدم به قدم ساخته شده در بورد پایه، به طور خودکار 3.3V + 12V منبع برق دوگانه مورد نیاز توسط ماژول تولید می کند
2رابط تجاری خارجی
پورت RJ45 گیگابیت اترنت: اتصال به کامپیوتر، دروازه، RAK4630/4631 LoRa Node
بلوک ترمینال سبز: خروجی اتصال خط برق (تواصل برق 220 ولت / اتوبوس DC ولتاژ پایین)
جفت خم شده رزرو شده، سوکت های سولدر کابل هم محوری، می توانند به طور مستقیم انتقال چند رسانه ای را آزمایش کنند
3. رابط اشکال زدایی
پورت سریال UART: ابزار خط فرمان wislink-cli، کیفیت لینک مشاهده، تغییر باند فرکانس، ارتقاء فرم ویئر OTA
سوئیچ دیپ: سوئیچ سریع باند فرکانس PLC، حالت شبکه
LED سه رنگی داخلی: نمایش در زمان واقعی قدرت، اترنت، وضعیت لینک خط برق
4ابعاد مکانیکی PCB ارزیابی: تقریبا 75mm × 50mm، با 4 سوراخ نصب ثابت اندازه Φ3
سناریوهای کاربردی معمولی
محل صنعتی: کابل های اصلی برق را با کابل های شبکه جایگزین کنید و از شبکه های ترکیبی PLC + LoRa (با دروازه RAK4630/RAK5146) استفاده کنید
فتوولتائیک / ایستگاه شارژ: انتقال داده با سرعت بالا برای اتوبوس DC
نظارت بر امنیت: استفاده از برق شبکه ساختمان برای انتقال فیلم های دوربین با وضوح بالا
ساختمان های هوشمند، نظارت بر انرژی، شمارنده های هوشمند، شبکه تجهیزات پزشکی
توسعه نمونه اولیه تجهیزات: تأیید سریع راه حل های ارتباطی خطوط برق با استفاده از هیئت ارزیابی EVB
