YJJ RAK5146 ماژول تمرکز PiHAT مناسب برای LoRaWAN برای جمع آوری داده های سنسور

توضیحات محصول:

YJJ RAK5146 ماژول تمرکز PiHAT مناسب برای LoRaWAN برای جمع آوری داده های سنسور

ویژگی ها:

I. فهرست اجزای
کیت استاندارد شامل:

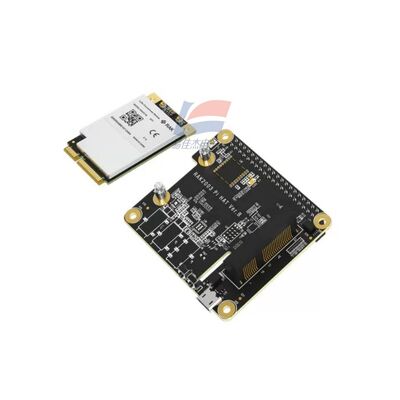

RAK5146 mPCIe ماژول تمرکز LoRa (SX1303 baseband)

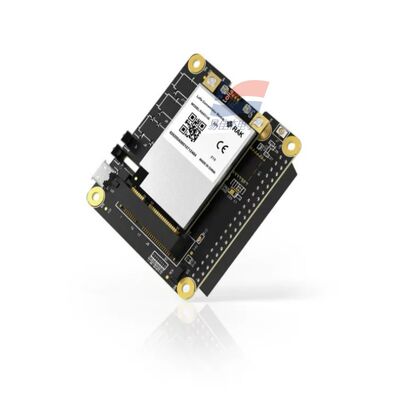

RAK2287/RAK5146 صفحه آداپتور PiHAT (Raspberry Pi 40Pin HAT)
آنتن داخلی MHF LoRa
آنتن GPS MHF (با نسخه GPS شامل)
قطب های مس، کیت پیچ های ثابت
II. پارامترهای سخت افزاری هیئت مدبر PiHAT
1. مدل های سازگار Raspberry Pi
Raspberry Pi 3B + / 4B (40Pin header standard pin) ، با Pi Zero/5 سازگار نیست (اختلافات منبع برق / پین)
2رابط ها و منبع برق
سوکت زنانه: GPIO استاندارد 40Pin Pi
اسلات: 52Pin Mini PCIe (ادغام مستقیم برای ماژول RAK5146)
تبدیل قدرت: DC-DC داخلی، ورودی 5V Raspberry Pi به 3.3V برای ماژول تمرکز
پیوندهای ارتباطی: SPI (انتقال داده) ، UART (پورت سریال GPS) ، GPIO (کنترول تنظیم مجدد / حالت آماده ، همگام سازی زمان PPS)
3مشخصات مکانیکی
اندازه: 65mm × 55mm × 18mm
وزن: 22.7 گرم
نصب: 4 ستون مس که روی Raspberry Pi انبار شده اند
III. پارامترهای ماژول مرکب کننده هسته RAK5146 SX1303
1. هسته رادیویی بیسبند
تراشه اصلی: سیمتک SX1303 LoRa دروازه باند پایه + 2 قطعه از SX1250 RF جلو پایان
قابلیت دمودولاسیون کانال:
آشکارساز بسته LoRa 8 × 8 کانال
8 کانال SF5~SF12 دمودولاسیون، 8 کانال SF5~SF10 دمودولاسیون
1 دمودولاسیون LoRa با سرعت بالا (125/250/500kHz) + 1 دمودولاسیون FSK
دمودولاسیون موازی تا 16 بسته داده ی پایانی به طور همزمان
2. عملکرد RF
قدرت انتقال: حداکثر 27dBm
حساسیت دریافت: -139dBm @ SF12, BW125kHz
از باند های فرکانس جهانی پشتیبانی می کند (در هنگام سفارش نسخه مربوطه را انتخاب کنید):
CN470 (دنیایی 433/470) ، EU868, US915, AS923, AU915, KR920, IN865, RU864
رابط آنتن: 2 سوکت UFL/MHF (آنتن LoRa + آنتن GPS)
توابع اختیاری: نظارت بر کانال LBT، دقت بالا
3. GPS (نسخه اختیاری)
GNSS چند حالت داخلی ZOE-M8Q، خروجی PPS دوم پالس برای همگام سازی زمان دروازه و موقعیت
4برق برق
ولتاژ ماژول: 3.0V ~ 3.6V (3.3V معمولی)
مصرف برق در طول انتقال: 510 ~ 515mA
مصرف برق در حالت آماده دریافت: 70~100mA
دمای کار: -40°C ~ +85°C
5رابط ارتباطات
این کیت با PiHAT برای رابط SPI سازگار است؛ همچنین نسخه USB RAK5146 برای انتخاب در دسترس است
6فرم
اندازه کارت استاندارد مینی PCIe، ضخامت 5.5mm
IV. استفاده از نرم افزار و دروازه
تصویر پیش مرتب شده رسمی: بر اساس سیستم Raspbian ، LoRa Packet Forwarder داخلی
بستر ادغام: ChirpStack، TTN / TTI، Cloud LoRa، Huawei Cloud IoT، و غیره سرورهای استاندارد LoRaWAN روش استقرار: سوزاندن تصویر به یک کارت SD،ورود SSH برای پیکربندی باند فرکانس و آدرس سرور
همگام سازی زمان: زمان بندی سخت افزاری GPS PPS، هیچ GPS در دسترس نیست، برای همگام سازی از شبکه NTP استفاده کنید
V. سناریوهای کاربردی معمولی
پارک / گلخانه / منطقه کارخانه LoRaWAN دروازه محلی
جمع آوری داده های سنسور (با گره های RAK4630/4631)
