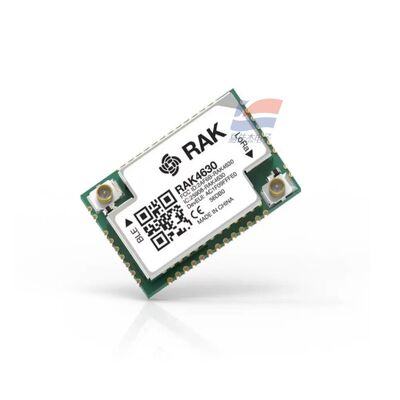

YJJ RAK4630 NRF52840 SX1262 که برای LoRaWAN مورد استفاده قرار می گیرند ماژول های LoRa+Bluetooth هستند

توضیحات محصول:

YJJ RAK4630 NRF52840 SX1262 که برای LoRaWAN استفاده می شود، ماژول های LoRa+Bluetooth هستند.

ویژگی ها:

موقعیت یابی پایه
RAK4630 یک ماژول دو حالته نصب سطحی SMT به سبک مهر است که دارای nRF52840 داخلی (کنترل اصلی BLE5.0) + رادیو SX1262 LoRa است.
RAK4631 یک برد تمام شده با پایه است و تراشه اصلی RAK4630 است. هسته‌های سخت‌افزاری این دو دقیقاً مشابه هستند، فقط بسته‌بندی / پایه متفاوت است. RAKwireles... .
سیستم عامل از پیش نصب شده RUI3 AT از پورت سریال/بلوتوث کم انرژی (BLE) برای ارسال دستورات AT بدون نیاز به کامپایل و توسعه پیچیده پشتیبانی می کند.
1. کنترل اصلی MCU (هسته BLE nRF52840)
هسته: 32 بیت ARM Cortex-M4F، با FPU سخت افزاری برای عملیات ممیز شناور
فرکانس: 64 مگاهرتز
فضای ذخیره سازی: 1 مگابایت فلش + 256 کیلوبایت رم
امنیت: سخت افزار CryptoCell، با رمزگذاری AES/ECDH/SHA
تجهیزات جانبی: RTC 32.768 کیلوهرتز، سیم پیچ NFC-A، USB2.0 با سرعت کامل
2. پارامترهای رادیویی بلوتوث BLE 5.0 (2.4 گیگاهرتز)
استاندارد پروتکل: BLE5.0، پشتیبانی از مش BLE، برد طولانی (فاصله دور)، سرعت بالا 2 مگابیت در ثانیه، NFC-A
باند فرکانس: 2402 ~ 2480 مگاهرتز
قدرت انتقال: -20dBm ~ +4dBm، با تنظیم مرحله 4dB
دریافت حساسیت:
1Mbps: -95dBm
حالت برد بلند 125 کیلوبیت بر ثانیه: -103dBm
سرعت چرخ دنده ها: 2Mbps / 1Mbps / 500kbps / 125kbps
رابط آنتن: دو سوکت IPEX4 (آنتن مستقل BLE، آنتن مستقل LoRa، امپدانس 50Ω)
مصرف برق معمولی BLE
پخش TX (0dBm) ≈ 4.8mA
دریافت آماده به کار ≈ 1 میلی آمپر
خواب عمیق کل دستگاه 2.0~4.23μA (بیدار شدن RTC)
3. رادیو SX1262 LoRa (فاصله طولانی زیر گیگاهرتز)
تمایز نسخه باند
RAK4630 (L): 433 ~ 470 مگاهرتز (CN470 خانگی)
RAK4630 (H): 779 ~ 923 مگاهرتز (EU868/US915/AS923)
پروتکل: LoRaWAN 1.0.3، LoRa P2P نقطه به نقطه
قدرت انتقال: افزایش تا + 22dBm
حساسیت دریافت: حداقل - 148dBm، بودجه کل پیوند 170dB
پهنای باند: قابل تنظیم از 7.8 کیلوهرتز تا 500 کیلوهرتز، با نوسان ساز کریستالی با دقت بالا TCXO با جبران دما
مصرف برق LoRa: انتقال توان کامل ≈ 14.5 میلی آمپر، دریافت مداوم ≈ 14.5 میلی آمپر
4. پارامترهای منبع تغذیه
ولتاژ عملیاتی: 2.0 ولت ~ 3.6 ولت (باتری لیتیومی سیستم 3.7 ولت، - منبع تغذیه مستقیم 5 ولت)
منبع تغذیه توصیه شده: باتری 3.3 ولت LDO / 3.7 ولت لیتیوم
جریان خواب: معمولی 4.23μA، حداقل 2.0μA (بیدار شدن با زمان RTC)
حداکثر جریان: انتقال توان کامل LoRa ≈ 14.5 میلی آمپر، پیک BLE < 5 میلی آمپر
USB: VBUS 5V فقط برای برنامه نویسی، اشکال زدایی منبع تغذیه، نه برای منبع تغذیه طولانی مدت کل دستگاه
5. رابط های سخت افزاری (44Pin Stamps)
پورت سریال: 2 UART سخت افزاری (دستورات AT، ارتباط حسگر)
I2C: 2 گروه I2C، سازگار با سنسور اکسیژن LOX-02، سنسور فشار MPXHZ6115
SPI: SPI پرسرعت (فلش خارجی، نمایشگر)
ADC: 3 ورودی آنالوگ 12 بیتی (ولتاژ باتری، مجموعه سنسور آنالوگ)
GPIO: 8 IO همه منظوره، از بیدار شدن وقفه خارجی پشتیبانی می کند
USB: پد سیگنال میکرو USB
NFC: خروجی پین آنتن NFC
اشکال زدایی: رابط اشکال زدایی دانلود SWD
6. ابعاد مکانیکی و محیط
فرم: ماژول نصب سطحی Stamps SMT ابعاد: 15mm × 23mm × 3mm
پین ها: پد پستی 44 پین، جوشکاری روی سطح
دمای کارکرد: -40℃ ~ +85℃
دمای ذخیره سازی: -40℃ ~ +85℃
رطوبت: 0 - 95٪ RH، بدون تراکم
هشتم. سیستم عامل و توسعه
سفت‌افزار پیش‌فرض: RUI3، مجموعه دستورالعمل‌های AT کامل (UART/BLE/USB قابل ارسال است)
توسعه ثانویه: از Arduino، PlatformIO، RUI3 API برای سیستم عامل سفارشی پشتیبانی می کند
ارتقاء OTA: BLE بی سیم OTA، رایت محلی USB
گواهینامه: مطابقت با CE، FCC، RoHS، KC
برنامه های کاربردی معمولی
گره های حسگر با باتری (همراه با سنسورهای اکسیژن/فشار)، نظارت بر گلخانه کشاورزی، مجموعه صنعتی کم مصرف، دستگاه های قابل حمل دستی، پیکربندی محلی تلفن همراه BLE + بارگذاری از راه دور LoRa، زیرگره دروازه کم مصرف اینترنت اشیا
