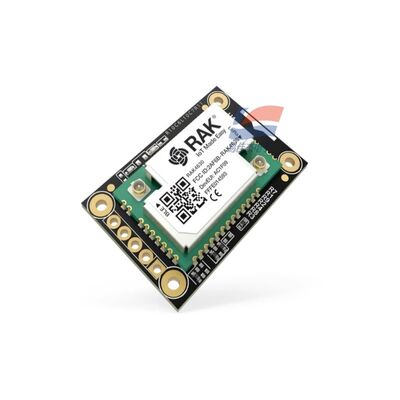

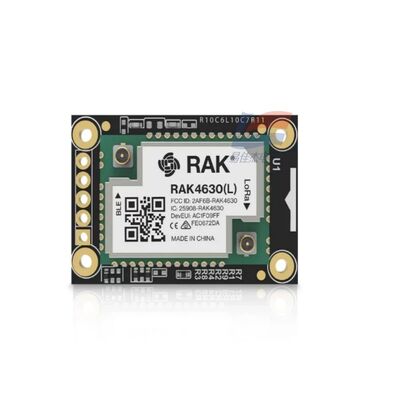

YJJ RAK4631 نوردیک NRF52840 ماژول هسته ای BLE از LoRa SX1262 برای نظارت صنعتی کم مصرف پشتیبانی می کند

توضیحات محصول:

YJJ RAK4631 نوردیک NRF52840 ماژول هسته ای BLE از LoRa SX1262 برای نظارت صنعتی کم مصرف پشتیبانی می کند

ویژگی ها:

RAK4631 WisBlock دو حالت ماژول هسته ای توضیحات کامل پارامتر
موقعیت ماژول: nRF52840 BLE5.0 + SX1262 LoRaWAN یکپارچه WisBlock،به نسخه استاندارد RAK4631 (فنجان IPEX آنتن خارجی) و RAK4631-R (آنتن داخلی + نرم افزار RUI3) تقسیم می شود، سخت افزار کاملاً یکسان است فقط نرم افزار متفاوت است.
1واحد کنترل اصلی (BLE Core nRF52840)
هسته: 32 بیتی ARM Cortex-M4F، با FPU سخت افزاری برای عملیات نقطه شناور
فرکانس: 64MHz
حافظه: 1MB فلش + 256KB رم
امنیت: واحد رمزگذاری CryptoCell داخلی، پشتیبانی از رمزگذاری سخت افزاری AES، ECDH، SHA و غیره
دستگاه های محیطی: نوسان کننده کریستالی RTC 32.768kHz، NFC-A، دستگاه USB2.0 با سرعت کامل
2BLE 5.0 پارامترهای کلید رادیویی (2.4GHz)
استیک پروتکل: BLE 5.0 (BLE Mesh, Long Range, 2Mbps high speed) ، NFC-A، سازگار با Zigbee/Thread
قدرت انتقال: -20 ~ +4dBm، 4dB مرحله تنظیم
حساسيت دريافت:
1Mbps BLE: -95dBm
125kbps حالت فاصله بلند: -103dBm
نرخ: 2Mbps / 1Mbps / 500kbps / 125kbps
آنتن:
RAK4631: IPEX4 سوکت آنتن 2.4G خارجی
RAK4631-R: آنتن داخلی BLE در صفحه PCB
BLE مصرف برق معمولی:
BLE Broadcast TX (0dBm): ~4.8mA
BLE دریافت آمادگی: ~ 1mA
حالت خواب عمیق: 2μA (تمام دستگاه)
3پارامترهای رادیویی LoRa SX1262 (Sub-GHz)
تفاوت نسخه باند فرکانس:
RAK4631 (L): 433 ∼470MHz (چین 433M)
RAK4631 ((H): 779 ≈ 923MHz (EU868/US915/AS923)
پروتکل: لوروان 10.2/1.0.3، LoRa نقطه به نقطه P2P
قدرت انتقال: حالت تقویت حداکثر + 22dBm
حساسیت دریافت: کم تا - 148dBm، بودجه لینک 170dB
پهنای باند: 7.8kHz ~ 500kHz تنظیم پذیر، سازنده کریستالی با دمای TCXO (استقرار دمای گسترده)
مصرف برق لورا:
22dBm انتقال: ~14.5mA
دریافت نظارت: ~ 14.5mA
حالت خواب مشابه تمام دستگاه 2μA
4پارامترهای منبع برق
ولتاژ کار: 2.0V ~ 3.6V (سیستم باتری لیتیوم یون 3.7V، نمی تواند به طور مستقیم منبع تغذیه 5V باشد)
منبع تغذیه توصیه شده: باتری لیتیوم یون 3.3 ولت / 3.7 ولت (با مدیریت شارژ بیس بورد WisBlock مطابقت دارد)
جریان خواب: 2.0μA معمولی (RTC زمان بیداری، حداقل 1.2μA)
جریان اوج: انتقال قدرت کامل LoRa ≈ 14.5mA، اوج BLE < 5mA
منبع برق گسترش بیس بورد: بیس بورد از ورودی Micro USB 5V پشتیبانی می کند، شارژ باتری لیتیوم یون (حداکثر 350mA) V. رابط های سخت افزاری (به WisBlock Base متصل است)
پورت سریال: 2 کانال UART (حمایت از دستورات AT، ارتباطات سنسور)
I2C: اتوبوس استاندارد I2C، سازگار با سنسورهای دمای و رطوبت، سنسورهای اکسیژن، سنسورهای فشار
SPI: SPI با سرعت بالا (می تواند به فلش، صفحه نمایش متصل شود)
ADC: ورودی های آنالوگ 12 بیتی متعدد (تولدت باتری، سنسورهای آنالوگ را جمع آوری کنید)
GPIO: I/O دیجیتال چند منظوره عمومی، بیداری وقفه خارجی
USB: Micro-AB USB با سرعت کامل، برای برنامه نویسی، ثبت پورت سریالی، OTG استفاده می شود
عیب یابی: SWD دانلود رابط عیب یابی
گسترش NFC: از طریق ماژول IO، پین های NFC RAKwireles...
ابعاد مکانیکی و محیط زیست
اندازه: 20mm × 30mm، ضخامت تقریبا 3mm
وزن: ≈4g (بدون آنتن)
تثبیت: 2 سوراخ نصب Φ1.5mm، پیچ های ثابت بر پایه WisBlock
دمای کار: -40°C ~ +85°C
دمای نگهداری: -40°C ~ +85°C
رطوبت: 0 ~ 95٪ RH بدون تهویه
VII. نرم افزار و روش توسعه
RAK4631 (نسخه اصلی): Arduino BSP، PlatformIO، توسعه RTOS Zephyr
RAK4631-R: پیش نصب RUI3 نرم افزار کد پایین، پشتیبانی از AT دستورات، API توسعه ثانویه، BLE / USB / UART همه می تواند صادر AT دستورات
OTA: پشتیبانی از ارتقاء بی سیم BLE، ارتقاء نرم افزار USB
گواهینامه: گواهینامه FCC/CE/RoHS RAKwireles...
VIII. سناریوهای کاربرد معمول
