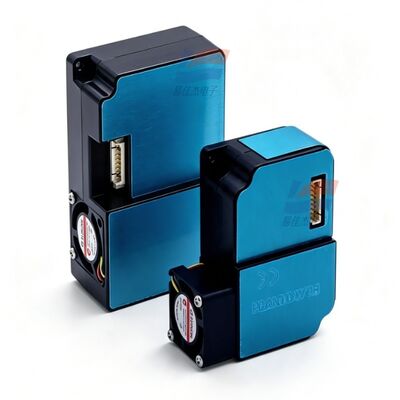

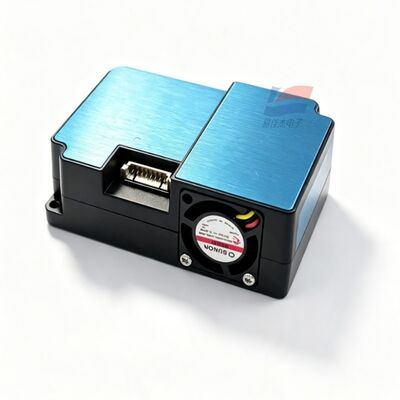

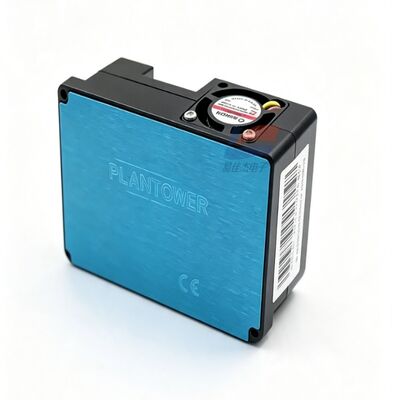

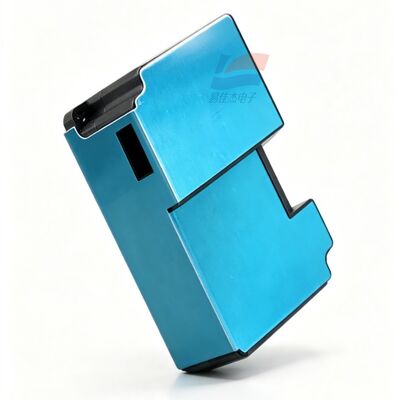

ماژول سنسور ذرات هوا YJJ PMS1003 لیزری PM2.5 PM10 با خروجی دیجیتال UART

توضیحات محصول:

ماژول تشخیص ذرات هوا دیجیتال YJJ PMS1003 لیزری PM2.5 PM10 سنسور گرد و غبار UART

ویژگی ها:

مقدمه محصول

PMS1003 یک سنسور ذرات عمومی از نوع پراکندگی لیزری است که مجهز به فن مینیاتوری برای مکش و نمونه‌برداری است و خروجی دیجیتال TTL-UART دارد. این سنسور می‌تواند به طور همزمان چندین محدوده اندازه ذرات گرد و غبار 0.3 - 10 میکرومتر را تشخیص داده و غلظت‌های PM1.0/PM2.5/PM10 را خروجی دهد. این سنسور عمدتاً در ابزارهای تشخیص هوا، تصفیه‌کننده‌ها و توسعه تجهیزات نظارت بر محیط زیست استفاده می‌شود.

پارامترهای فنی دقیق

جدول

مورد پارامتر مشخصات پارامترها

اصل تشخیص پراکندگی می لیزر

محدوده اندازه ذرات قابل تفکیک 0.3 - 1.0 میکرومتر، 1.0 - 2.5 میکرومتر، 2.5 - 10 میکرومتر

راندمان شمارش 50% @ 0.3 میکرومتر؛ 98% >= 0.5 میکرومتر

محدوده اندازه‌گیری مؤثر PM2.5 0 - 500 میکروگرم بر متر مکعب

محدوده اندازه‌گیری اضافه بار PM2.5 تا >= 1000 میکروگرم بر متر مکعب

رزولوشن غلظت 1 میکروگرم بر متر مکعب

خطای اندازه‌گیری 0 - 100 میکروگرم بر متر مکعب: +/- 10 میکروگرم بر متر مکعب؛ 100 - 500 میکروگرم بر متر مکعب: +/- 10% FS

پاسخ نمونه‌برداری تکی < 1 ثانیه؛ پاسخ پایدار کلی <= 10 ثانیهحجم هوای نمونه‌برداری استاندارد 0.1 لیتر

ولتاژ منبع تغذیه DC 4.5 - 5.5 ولت، معمولاً 5 ولت

جریان مصرف برق <= 100 میلی آمپر

جریان خواب آماده به کار <= 200 میکرو آمپر

رابط ارتباطی TTL-UART (سطح 3.3 ولت)، سوئیچینگ نمونه‌برداری خواب/پیوسته

محدوده دمای عملیاتی -10 درجه سانتیگراد تا +60 درجه سانتیگراد

محدوده رطوبت عملیاتی 0 - 95% RH، بدون میعان

محدوده دمای ذخیره‌سازی -40 درجه سانتیگراد تا +85 درجه سانتیگراد

ابعاد کلی 65 × 42.3 × 23 میلی متر

میانگین زمان بین خرابی‌ها >= 3 سال

توابع پین

VCC - منبع تغذیه 5 ولت

GND - زمین

SET - پین حالت؛ سطح بالا برای نمونه‌برداری پیوسته، سطح پایین برای خواب و صرفه‌جویی در مصرف انرژی RXD

TXD (ارسال/دریافت پورت سریال 3.3 ولت)

پین ریست RESET

مزایای اصلی محصول

فن داخلی برای ورودی فعال، پاسخ تشخیص سریع

خروجی کمیت گرد و غبار در اندازه‌های مختلف ذرات، غلظت جرمی PM1.0/PM2.5/PM10

پشتیبانی از حالت خواب و مصرف کم انرژی، سازگار با دستگاه‌های با باتری

پورت سریال TTL مستقیماً به میکروکنترلر متصل می‌شود، توسعه ساده

اهداف کاربرد صنعتی

تصفیه‌کننده‌های هوای خانگی، پروب‌های نظارت بر گرد و غبار سیستم هوای تازه

آشکارسازهای کیفیت هوای داخلی، آلارم‌های PM2.5

خانه‌های هوشمند، سیستم‌های کنترل امنیت ساختمان

کارگاه و کارخانه، تجهیزات ساده نظارت بر گرد و غبار در محل ساخت و ساز

آشکارسازهای محیطی قابل حمل در فضای باز، پایانه‌های نظارت بر محیط زیست

پیل‌های شارژ، کابینت‌های کنترل، تشخیص هوا در مزارع دامپروری

مشخصات:

محدوده تشخیص اندازه ذرات
