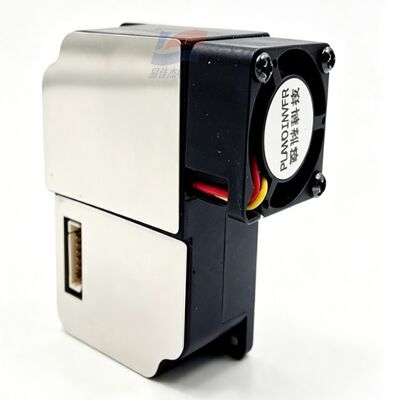

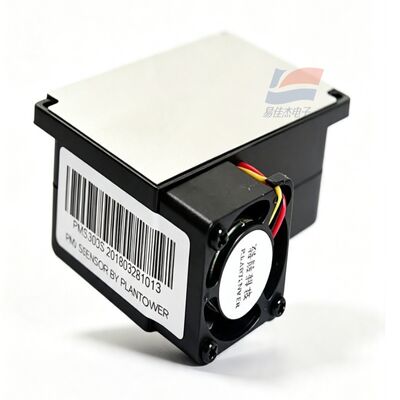

YJJ PMS3003 لیزر PM2.5 PM10 حسگر گرد و غبار UART ماژول تشخیص ذرات دیجیتال

توضیحات محصول:

YJJ PMS3003 لیزر PM2.5 PM10 حسگر گرد و غبار UART ماژول تشخیص ذرات دیجیتال

ویژگی ها:

I. معرفی محصول

PMS3003 یک سنسور گرد و غبار نسل سوم است که مجهز به یک فن کوچک است و PM1 را تولید می کند.0، PM2.5، غلظت جرم PM10 و تعداد ذرات با اندازه های متعدد از طریق پورت سریال TTL-UART. در مقایسه با PMS1003 ، این سیستم ضد تداخل و ثبات را با یک پوسته محافظ فلزی بهبود بخشیده است.,مناسب برای توسعه تجهیزات کیفیت هوای داخلی و خارجی.

II. پارامترهای فنی کامل

جدول

جزئیات مشخصات پارامتر

اصول تشخیص ليزر مي پخش

محدوده اندازه ذرات 0.3 - 1.0 μm، 1.0 - 2.5 μm، 2.5 - 10 μm

کارایی شمارش ذرات 50٪ @ 0.3 μm؛ 98٪ ≥ 0.5 μm

PM2.5 محدوده استاندارد 0 - 500 μg/m3

محدودیت بالای اندازه گیری بیش از حد ≥ 1000 μg/m3

رزولوشن غلظت 1 μg/m3

دقت اندازه گیری 0-100 μg/m3: ± 10 μg/m3؛ 100-500 μg/m3: ± 10% FS

پاسخ نمونه گیری واحد < 1s؛ پاسخ پایدار کلی ≤ 10s

میزان جریان هوا 0.1 لیتری/ دقیقه

ولتاژ منبع برق DC 4.5 - 5.5V، 5V معمولی

جریان کاری عادی ≤ 100mA

در حال حاضر در حالت حالت ایستادگی ≤ 200μA

رابط ارتباطی TTL-UART، نرخ باد 9600، سطح 3.3V، پشتیبانی از حالت خواندن فعال / منفعل

دمای کار -10°C ~ +60°C

دمای ذخیره سازی -40°C ~ +85°C

رطوبت عملیاتی 0-95% RH (بدون تهویه)

ابعاد 65 × 42.3 × 23 میلی متر

میانگین زمان بین شکست ها ≥ 5 سال

III. 8Pin Pinout تعریف

VCC: منبع برق 5 ولت

GND: زمین

SET: Mode Pin؛ سطح بالا = نمونه گیری مداوم، سطح پایین = صرفه جویی در انرژی خواب

RXD: دریافت پورت سریال سنسور

TXD: انتقال پورت سریال سنسور

تنظیم مجدد: ماژول تنظیم مجدد پین

78، پین های استفاده نشده

IV. مزایای محصول

تراشه کنترل اصلی نسل سوم، حرکت طولانی مدت کوچکتر، مقاومت بالاتر در برابر تداخل روغن پخت و پز و بخار آب نسبت به PMS1003

پشتیبانی از مصرف کم برق خواب، مناسب برای آشکارسازهای قابل حمل باتری

می تواند دو مجموعه داده را تولید کند: مقدار ذرات اصلی و غلظت PM کالیبر شده استاندارد CF

پوسته محافظ فلزی، تداخل الکترومغناطیسی صفحه مدار را جدا می کند

V. اهداف کاربرد صنعتی

دستگاه های تصفیه هوا، سیستم های هوای تازه، سیستم های تهویه مطبوع مرکزی، هواپیمای تهویه مطبوع و غبار سنج

خانه/فروشگاه PM2.5 هوا شناس، آژیر مه

کاوشگر نظارت بر گرد و غبار ساختمانی، کارگاه، کارخانه، ترمینال نظارت بر هوا

خانه هوشمند، سیستم کنترل اتوماتیک تهویه ساختمان

دستگاه شناسایی هوا در وسیله نقلیه، تجهیزات قابل حمل برای تشخیص محیط بیرونی

اینورتر قدرت، کابینت کنترل الکتریکی، نظارت بر ذرات ذرات گلخانه ای
