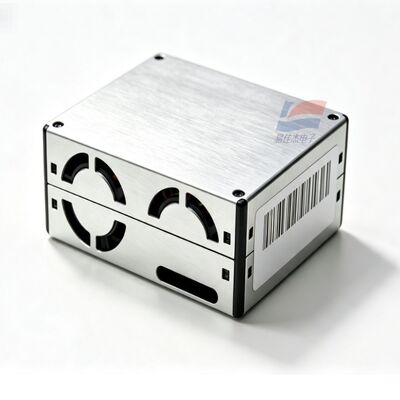

ماژول سنسور ذرات معلق YJJ PMS6003 لیزری PM2.5 PM10 UART دیجیتال

توضیحات محصول:

YJJ PMS6003 لیزر PM2.5 PM10 حسگر گرد و غبار UART ماژول تشخیص ذرات دیجیتال

ویژگی ها:

I. معرفی محصول

PMS6003 سنسور گرد و غبار نوع کالیبراسیون لیزر دوگانه نسل ششم با یک محفظه آلیاژ فلزی آلومینیومی است.حرکت طولانی مدت بسیار کم، و خروجی پورت سریال TTL-UART قادر به نمایش مقادیر ذرات با اندازه ذرات متعدد، غلظت PM1.0/PM2.5/PM10. در مقایسه با PMS1003/3003ثبات و طول عمر قابل توجهی را ارائه می دهد، که آن را مناسب برای توسعه تجهیزات نظارت بر کیفیت هوا در دراز مدت صنعتی می کند.

حسگر PMS6003

II. پارامترهای فنی کامل

اصول تشخیص: پخش دو ليزری Mie، کالیبراسیون متقابل دو مسیر نوری

وضوح اندازه ذرات: 0.3 - 1.0 μm، 1.0 - 2.5 μm، 2.5 - 10 μm

کارایی شمارش ذرات: 50% @ 0.3 μm؛ 98% ≥ 0.5 μm

PM2.5 محدوده طبیعی: 0 - 500 μg/m3

PM2.5 محدوده بیش از حد: ≥ 1000 μg/m3

رزولوشن غلظت: 1 μg/m3

دقت اندازه گیری: 0 - 100 μg/m3: ± 10 μg/m3؛ 100 - 500 μg/m3: ± 10٪ FS

مدت زمان نمونه گیری یکبار: < 1s؛ پاسخ پایدار سیستم ≤ 10s

حجم جریان هوا نمونه گیری: 0.1 L/min

ولتاژ منبع برق: DC 4.5 - 5.5V، استاندارد 5V

جریان کار عادی: ≤ 100mA

در حال حاضر در حالت حالت ایستادگی: ≤ 2mA

رابط ارتباطی: TTL-UART، نرخ باد 9600، سطح 3.3V، پشتیبانی از آپلود فعال، حالت پرس و جو منفعل

دمای کار: -10°C ~ +60°C

دمای نگهداری: -40°C ~ +85°C

رطوبت قابل استفاده: 0-95% RH (بدون تهویه)

مواد پوشش: پوشش فلزی محافظت شده

اندازه کلی: 50 × 38 × 21 میلی متر (حجم کوچکتر از PMS1003/3003)

میانگین عمر بدون خطا: ≥ 10 سال (دو برابر طول عمر لیزر)

III. پینوات 8 پین

VCC: منبع برق 5 ولت

GND: زمین

SET: حالت پین؛ سطح بالا = نمونه گیری مداوم، سطح پایین = صرفه جویی در انرژی خواب

RXD: دریافت پورت سریال سنسور

TXD: انتقال پورت سریال سنسور

تنظیم مجدد: تنظیم مجدد سخت افزار سطح پایین

7 - 8، پیچ های پشتیبان NC

IV. مزیت های اصلی محصول

کالیبراسیون دو مسیر نوری لیزر، سرکوب حرکت پیری لیزر، طول عمر بسیار طولانی

محفظه فلزی کوچک، تداخل ضد الکترومغناطیسی برتر و مقاومت در برابر دخانیات روغن و تداخل بخار آب در مقایسه با مدل قبلی

مصرف کم برق در حالت خواب، مناسب برای دستگاه های شناسایی قابل حمل با باتری لیتیوم

داده های شمارش ذرات خام و غلظت ذرات شیب دار کالیبوری شده توسط CF

ثبات کالیبراسیون کارخانه بالا، نیازی به کالیبراسیون ثانویه برای مقادیر زیادی تجهیزات

V. اهداف کاربرد صنعتی

سیستم هوای تازه، دستگاه تصفیه کننده هوای پیشرفته، کانکتور کنترل ذرات تهویه مطبوع مرکزی

دستگاه تشخیص هوا در محیط داخلی، دستگاه هشدار دمای داخل خانه PM2.5

نظارت آنلاین بر گرد و غبار محل ساخت و ساز، کارگاه، کارخانه، ترمینال نظارت بر گرد و غبار تونل

ابزار نظارت بر هوا نصب شده در خودرو، ایستگاه شارژ، کابینت کنترل الکتریکی، نظارت بر محیط زیست گلخانه ای

خانه هوشمند IoT، سیستم کنترل اتوماتیک تهویه ساختمان، تجهیزات قابل حمل محیط زیست در فضای باز
