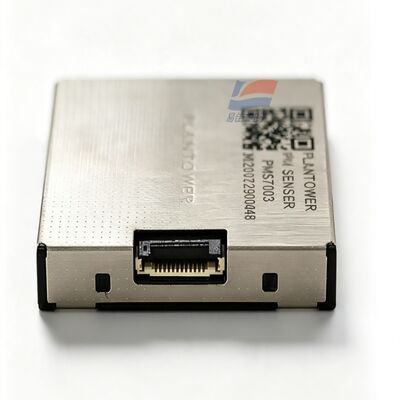

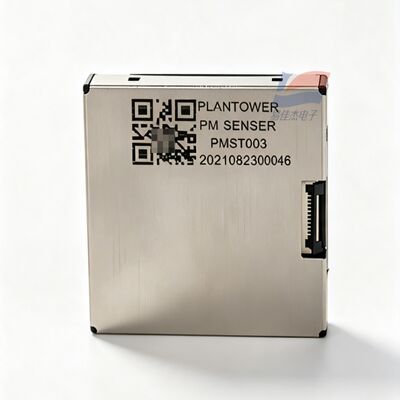

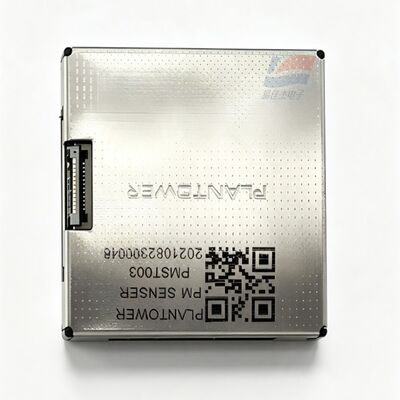

YJJ PMST003 لیزر PM2.5 PM10 حسگر گرد و غبار UART ماژول تشخیص ذرات دیجیتال

توضیحات محصول:

سنسور گرد و غبار YJJ PMST003 لیزر PM2.5 PM10 UART ماژول تشخیص ذرات دیجیتال دیجیتال

ویژگی ها:

I. معرفی محصول

سنسور گرد و غبار پراکنده لیزری فوق نازک PMST003، با ضخامت کلی تنها 6.4 میلی متر، دارای یک پوسته محافظ فلزی کاملاً محصور در شش طرف. غلظت های جرمی PM1.0، PM2.5، PM10 و تعداد ذرات چند اندازه را از طریق پورت سریال TTL-UART خروجی می دهد. این محصول برای حجم بسیار کم، تداخل ضد الکترومغناطیسی عالی طراحی شده است و برای دستگاه های تشخیص هوا قابل حمل و پوشیدنی فشرده مناسب است.

II. پارامترهای فنی کامل

اصل تشخیص: پراکندگی نور لیزر Mie

محدوده اندازه ذرات تشخیص: 0.3 - 1.0μm، 1.0 - 2.5μm، 2.5 - 10μm

راندمان شمارش ذرات: 50% @ 0.3μm. 98٪ ≥ 0.5μm

محدوده استاندارد PM2.5: 0 - 500μg/m³

محدوده اضافه بار PM2.5: 0 - 1000μg/m³

وضوح غلظت: 1μg/m³

دقت اندازه گیری: 0 - 100μg/m³ ± 10μg/m³. 100 - 1000μg/m³ ± 10% FS

پاسخ نمونه گیری منفرد: < 1s; پاسخ پایدار کل ماشین ≤ 10 ثانیه

حجم هوای تک نمونه برداری: 0.1 لیتر

منبع تغذیه استاندارد: DC 4.5 - 5.5V، معمولی 5V

حداکثر جریان کاری: ≤ 100mA

جریان آماده به کار خواب: ≤ 2 میلی آمپر

رابط ارتباطی: TTL-UART، نرخ باود 9600، سطح 3.3 ولت، پشتیبانی از حالت آپلود فعال / غیرفعال استعلام

دمای عملیاتی: -10℃ ~ +60℃

دمای ذخیره سازی: -40℃ ~ +80℃

رطوبت عملیاتی: 0 - 95٪ RH، بدون تراکم مجاز

اندازه کلی: 38 × 35 × 6.4 میلی متر (فوق العاده نازک 6.4 میلی متر)

میانگین زمان بین شکست: ≥ 20000 ساعت

ساختار پوسته: محافظ شش طرفه کاملاً فلزی، مقاومت قوی در برابر دود روغن و تداخل الکترومغناطیسی

III. تعاریف پین (کانکتور 10 پین)

VCC: منبع تغذیه +5 ولت

GND: زمین

SET: حالت کار. سطح بالا برای نمونه برداری مداوم، سطح پایین برای خواب و صرفه جویی در انرژی

RXD: دریافت پورت سریال حسگر (3.3 ولت)

TXD: انتقال پورت سریال سنسور (3.3 ولت)

RESET: پین بازنشانی سخت افزاری سطح پایین

7 - 10. پین فاصله NC

IV. مزایای محصول اصلی

بدنه بسیار نازک 6.4 میلی متری، مناسب برای حفره های داخلی باریک و دستگاه های پوشیدنی قابل حمل

پوسته محافظ فلزی بسته، تشخیص پایدار در محیط های پیچیده الکترومغناطیسی

پشتیبانی از حالت خواب برای مصرف کم انرژی، سازگار با تجهیزات باتری لیتیومی

هم تعداد ذرات خام و هم داده های غلظت PM کالیبره شده را خروجی می دهد

قوام کالیبراسیون کارخانه بالا است، بدون نیاز به کالیبراسیون ثانویه برای مقادیر زیادی ابزار

V. اهداف کاربرد صنعت

آشکارساز هوای دستی بسیار نازک، ماژول تشخیص محیطی پوشیدنی

دستگاه تصفیه هوای خودرو مینیاتوری، تجهیزات تشخیص هوای رومیزی کوچک

کنترل کننده خطر خانه هوشمند، تجهیزات میکرو تهویه

واحد منبع تغذیه، کابینت کنترل الکتریکی، نظارت بر گرد و غبار داخلی شاسی ابزار دقیق

پایانه نظارت محیطی IoT بسیار نازک، دستگاه پوشیدنی، ماژول تشخیص هوای دستبند
