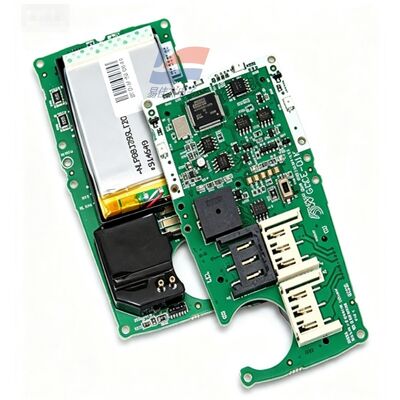

YJJ MCX-MPCB1 صفحه مدار اصلی برای قطعات یدکی قابل حمل چند گازی

توضیحات محصول:

YJJ MCX-MPCB1 صفحه مدار اصلی برای قطعات یدکی قابل حمل چند گازی

ویژگی ها:

I. مقدمه اساسی
MCXL-MPCB1 مجموعه اصلی صفحه مدار اصلی جایگزین کارخانه برای کشنده گاز قابل حمل چهار در یک GasAlertMicroClip-XL (MCXL) است.کليد لوازم اصلي کارخانه شامل صفحه اصلي است، باتری لیتیوم ساخته شده و مجموعه ای کامل از پیچ های تثبیت شده. این در یک نسخه مجهز به باتری و یک نسخه مستقل مادربرد بدون باتری موجود است.
II. پارامترهای هسته سخت افزار
آداپتور: MicroClip-XL چهار در یک آشکارساز (مدل MCXL-XWHM-Y-CN)
اسلات های سنسور: 4 پایه مستقل سنسور، قادر به قرار دادن O2، CO، H2S، و LEL گازهای قابل احتراق
تراشه اصلی کنترل: درجه صنعتی MCU، مسئول جمع آوری سیگنال های جریان ضعیف از سنسورهای احتراق الکتروشیمی و کاتالیز، تقویت سیگنال، تبدیل AD،و محاسبه غلظت
ماژول منبع برق: مجهز به باتری لیتیوم داخلی اصلی؛ کل دستگاه می تواند در صورت شارژ کامل 18 ساعت کار کند و زمان شارژ ≤ 6 ساعت است.
رابط های خارجی: رابط کابل نمایش، بزر، جزء هشدار لرزش، رابط ارتباطات کالیبراسیون مادون قرمز، تماس های صندلی شارژ
محیط کار: -20°C ~ +50°C؛ رطوبت 10-95% RH (بدون تهویه)
استاندارد ضد انفجار: صفحه اصلی و کل دستگاه با مشخصات ضد انفجار ایمنی Ex ia IIC T4 مطابقت دارد و آداپتور با مشخصات ضد آب و ضد گرد و غبار IP66 / IP67 مطابقت دارد
منشأ صفحه مدار: تولید شده توسط کارخانه اصلی در مکزیک
III. توابع داخلی صفحه اصلی
ذخیره سازی داده های نقطه صفر سنسور و کالیبراسیون؛ تشخیص خودکار سنسور، باتری و سخت افزار هشدار در هنگام راه اندازی
محاسبه در زمان واقعی از 4 غلظت گاز، هدایت صفحه نمایش LCD به نمایش مقادیر
مقدار متوسط TWA در زمان، مقدار اوج قرار گرفتن در معرض STEL در کوتاه مدت و عملکرد منطق هشدار بیش از حد
سه خروجی هشدار: 95dB صدای زنگ، LED درخشان، هشدار لرزش موتور
سوابق خطای آشکارساز، ذخیره سازی داده های سابقه تشخیص گاز، ارتباطات کالیبراسیون پورت مادون قرمز
یادآوری ولتاژ پایین، شناسایی خطا سنسور پیر شدن
IV. کاربردهای اصلی
1هدف از قطعات یدکی نگهداری
به عنوان یک قطعه ی جایگزین اصلی برای آشکارساز چهار در یک MicroClip-XL، وقتی که صفحه اصلی سوخته شود، مدار معیوب است، سیگنال غیر طبیعی است، کالیبراسیون غیرممکن است،یا آشکارگر از راه نمی رود، می تواند به طور مستقیم به عنوان یک کل بدون تعمیر قطعات جداگانه جایگزین شود، که نگهداری را راحت می کند.
2. تابع کنترل اصلی جذب سیگنال
دریافت سیگنال های الکتریکی ضعیف از 4 سنسور گاز، پردازش غلظت در زمان واقعی هیدروژن سولفید، مونوکسید کربن، اکسیژن،به عنوان مغز کل دستگاه خدمت می کند.
V. اصلاح مشخصات سنسور
H2S دی اکسید گوگرد (0-100ppm) ، CO مونوکسید کربن (0-500ppm) ، O2 اکسیژن (0-30% VOL) ، LEL Catalytic Combustion Combustible Gas Probe

مشخصات:
