YJJ Altair 4XR قاب جلو برد مدار مادر برای قطعات تعمیر آشکارسازهای گاز قابل حمل

توضیحات محصول:

YJJ Altair 4XR صفحه پردیس مادربرد پوشش جلو برای تعمیر قطعات آشکارسازهای گاز قابل حمل

ویژگی ها:

I. پارامترهای اساسی سازگاری
سازگاری برای کل دستگاه: MSA Altair 4XR (نسل دوم 4XR) چهار در یک بلوتوث قابل حمل چند گازی
کد قطعات اصلی کارخانه: مونتاژ مادربرد 10211186، قطعات شیل جلویی 10211185
کانال های حسگر پشتیبانی شده: 4 اسلات حسگر هوشمند X-Cell، گاز عمومی: H2S، CO، O2، LEL گاز قابل احتراق؛ SO2 قابل تعویض، NO2، و غیره.
ماژول بلوتوث 5.0 داخلی، از مشاهده از راه دور داده های گاز، فشار آلارم، کالیبراسیون تجهیزات پشتیبانی می کند
II. مشخصات سخت افزاری دقیق مادربرد
تراشه اصلی کنترل: MCU با قدرت پایین در سطح صنعتی، مسئول خواندن سیگنال دیجیتال سنسورهای هوشمند X-Cell، محاسبه AD، تبدیل غلظت
رابط صفحه نمایش: سازگار با صفحه نمایش LCD با وضوح بالا، مدار راننده روشنایی پس زمینه
مدار رانندگی آلارم: سه خروجی آلارم (> 95dB آلارم بیپر ، چراغ های هشدار LED چهار گوشه ای ، موتور ارتعاش) ؛ پشتیبانی بومی برای آلارم سقوط ، یک کلید هاردویری آلارم اضطراری
تراشه ذخیره سازی: پارامترهای کالیبراسیون ذخیره سازی، آستانه های هشدار با وزن زمان TWA-STEL، 500 گزارش رویداد، 50 ساعت سابقه گاز
مدار منبع برق: سازگار با باتری لیتیوم یون قابل شارژ مجدد ویژه، عمر باتری 24 ساعت شارژ کامل، کنترل شارژ، آژیر ولتاژ پایین
پورت های خارجی: تماس شارژ، رابط ارتباطات کالیبراسیون مادون قرمز، کابل پایه سنسور، کابل کلید
درجه بندی ضد انفجار: Ex ia IIC T4 Ga به طور ذاتی ایمن ضد انفجار
پارامترهای محیط عملیاتی
دمای کار: -40°C ~ +60°C
رطوبت قابل استفاده: 15-90٪ RH، بدون تهویه
حفاظت از کل ماشین: IP68 (غوطه ور شدن در آب 2 متر برای 1 ساعت) ، مادربرد در داخل پوسته جلو برای درمان آبپاش مهر و موم یکپارچه شده است
III. توابع اصلی یکپارچه در مادربرد
کنترل خودکار ماشین کامل با روشن شدن برق: تشخیص سخت افزاری نقص های سنسور، ولتاژ باتری، بلندگو، ارتعاش، چراغ های LED
محاسبه غلظت ۴ گازی در زمان واقعی، مقادیر عددی در زمان واقعی، نمایش نمودار منحنی بر روی صفحه
الگوریتم های ایمنی شغلی: TWA ارزش متوسط وزن شده در زمان، STEL ارزش محدودی قرار گرفتن در معرض کوتاه مدت، هشدار قفل بیش از حد
آژیر سقوط: آژیر اتوماتیک برای کارکنان ثابت طولانی مدت؛ کمک اضطراری یک کلید فوری
شبکه بی سیم بلوتوث: اتصال به MSA Altair-Connect نرم افزار تلفن همراه، نظارت از راه دور، پیکربندی پارامتر تجهیزات
تشخیص عمر سنسور، کالیبراسیون نقطه صفر، کالیبراسیون گاز، ذخیره کد خطا
سوابق رویداد: سوابق هشدار فروشگاه، سوابق راه اندازی، سوابق کالیبراسیون، سوابق خطا

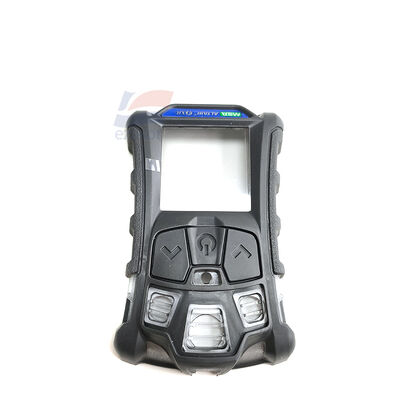

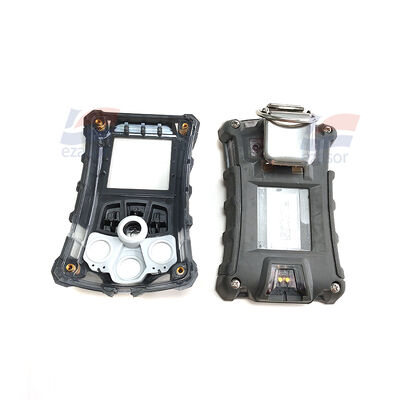

IV. معرفی اجزای پوسته جلو
پوسته جلویی یک پوسته جامع پلی کربنات + لاستیک با قدرت بالا است، با مادربرد ثابت در داخل حفره پوسته جلویی
مقاوم به ضربه سقوط از ارتفاع 7.5 متری
مجهز به آبپاش مهر و موم برای صفحه نمایش، کلید های عملیاتی فیزیکی، پنجره دریافت سنسور
V. کاربردهای اصلی
1. نگهداری تجهیزات قطعات جایگزین
وقتي که دتکتور از کار افتاده، مادربرد سوخت، سيگنال غيرطبيعي شده، بلوتوث خراب شده، کالیبراسیون ناممکن شده، يا کليد ها خراب شده،به طور مستقیم کل مجتمع مادربرد پوسته جلو را جایگزین کنید، نیاز به تعمیر قطعات پراکنده را از بین می برد و نگهداری را راحت و کارآمد می کند.
2مرکز کنترل سيگنال اصلي کل ماشين
سيگنال هاي ديجيتالي رو از حسگر هاي هوشمند سلول هاي اكس جمع ميکنه، سولفايد هیدروژن، مونوکسيد کربن، اکسيژن، غلظت گاز قابل احتراق رو پردازش ميکنه، کنترل صفحه نمایش، آلارم، ارتباطات بلوتوث،ذخیره سازی اطلاعات.
3. لوازم جانبی سفارشی
برای بازسازی ابزار، تعمیر آشکارسازهای دست دوم، توسعه ماژول های تجهیزات تشخیص گاز استفاده می شود
VI. سازگاری محدوده حسگر
H2S: 0-200 ppm
CO: 0-1999 ppm
O2: 0-30٪ VOL
LEL: 0-100٪ LEL
